Hannover Messe Besonders kompakter Lasttrennschalter

Redakteur: Stéphane Itasse

Wöhner präsentiert den schmalen und kompakten NH-Sicherungs-Lasttrennschalter Quadron 000 mit einem Bemessungsstrom bis 125 A auf der Hannover Messe 2018.

Firma zum Thema

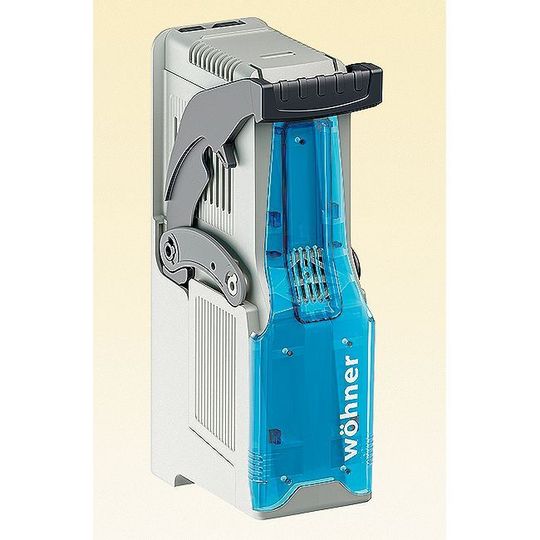

Der NH-Sicherungs-Lasttrennschalter mit 49,5 mm Baubreite hat einen Bemessungsstrom bis 125 A.
Der NH-Sicherungs-Lasttrennschalter mit 49,5 mm Baubreite hat einen Bemessungsstrom bis 125 A.
(Bild: Wöhner)

Der Einsatz erfolgt je nach Variante wahlweise per Direktkontaktierung auf dem Basissystem Cross-Board oder alternativ auf den Sammelschienensystemen 60Classic und 30Compact unter Verwendung von Sammelschienenadaptern. Das Aufrasten erfolgt werkzeuglos.

Der Anwendungsbereich reicht von der abgesicherten Einspeisung auf dem Cross-Board bis hin zum abgesicherten Abgang auf dem Sammelschienensystem.

Das effizienzoptimierte Design erzielt kompakte Dimensionen von 49,5 mm × 164 mm × 85 mm und spart Platz im Schaltschrank oder Kleinverteiler. In einer Gerätevariante sind durch Drehen des Gerätes die Anschlussarten „Verbindung oben / Verbindung unten“ realisierbar. Der Klemmbereich der Anschlussklemmen ist für Kupferleiter von 2,5 mm² bis 50 mm² geeignet. Der Parallelauszug ermöglicht zwei definierte Schaltzustände – die Trennposition und die Parkposition zur weiteren Entnahme der Sicherungen. Durch ein zusätzliches Schloss kann der NH-Sicherungs-Lasttrennschalter gegen Wiedereinschalten gesichert werden.Die Gebrauchskategorie beträgt AC22B.

Wöhner auf der Hannover Messe 2018: Halle 12, Stand C66
