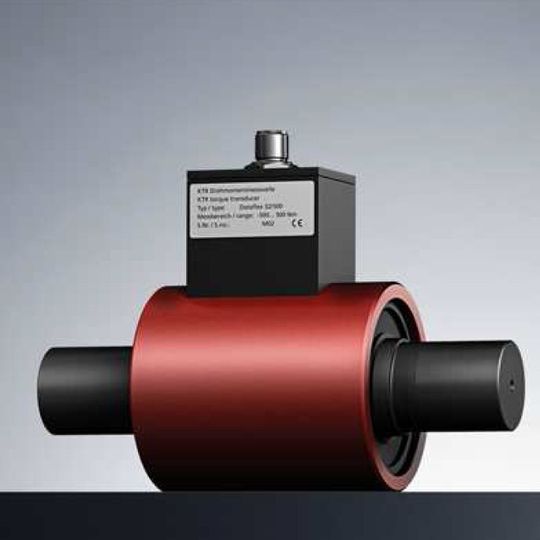

Dehnungsmessstreifen Drehmomentmesswelle vereint vier Messungen in einem Gerät

KTR hat ein Messsystem entwickelt, das neben Drehmoment und Drehzahl auch Drehwinkel und Drehrichtung ermittelt. Die neue Dataflex-Baureihe umfasst einen Messbereich von 10 bis 1.000 Nm und soll im kommenden Jahr auf 5.000 Nm erweitert werden.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

OSWALD Elektromotoren GmbH

trivid GmbH

KTR Systems GmbH

Bei der Präzisionsmesswelle setzt KTR auf das bewährte Messprinzip mittels Dehnungsmessstreifen und paarte es mit neuesten elektronischen Komponenten. Mit einer Abtastrate von 10 kHz ermöglicht das System die Messung gefährlicher Drehmomentspitzen hochdynamischer Antriebe. Die störunempfindliche Datenübertragung arbeitet digital mit einer Auflösung von 24 Bit und besitzt eine Messungenauigkeit von nur 0,1 % vom Endwert. Das dabei ausgegebene Signal ist äußerst rauscharm.

Zur Ermittlung der Drehzahl liefert ein Encoder zwei um 90 Grad phasenversetzte Signale mit einer Auflösung von 360 beziehungsweise 720 Impulsen pro Umdrehung. Der praktische Aufnehmer ist kein optionales Extra, sondern im Serienumfang enthalten. Aufgrund der hohen Auflösung eignet sich das Drehzahlsignal auch zur Bestimmung der aktuellen Winkellage der Welle. Ein integrierter f/U-Konverter sorgt dafür, dass neben den gebräuchlichen Rechtecksignalen auch ein Gleichspannungssignal ausgegeben wird. Des Weiteren zeigt ein weiterer Ausgang die Drehrichtung der Antriebswelle an.
