Einstanzmuttern sorgen für sichere Verbindungen bei Ventilatoren

| Autor/ Redakteur: Thomas Idler /

Prima Klima dank sicherer Verbindungen: In Ventilatoren, die sowohl durch Schwingungen als auch durch Temperaturschwankungen hohen Beanspruchungen ausgesetzt sind, haben sich Einstanzmuttern bewährt. Sie verkürzen zudem den Verarbeitungsprozess.

Firmen zum Thema

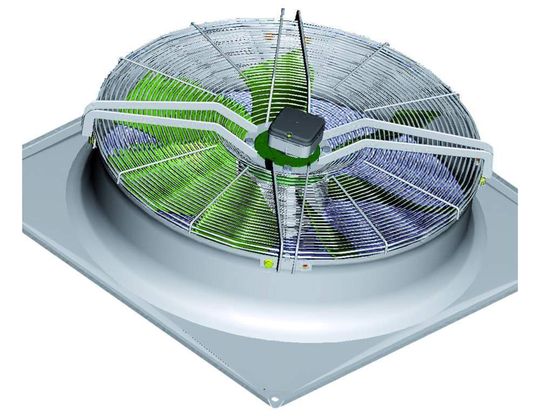

Bild 1: An acht Einstanzmuttern ist das Ventilatorgehäuse befestigt.
Bild 1: An acht Einstanzmuttern ist das Ventilatorgehäuse befestigt.
( Archiv: Vogel Business Media )

An nur wenigen Einsatzorten wird die Qualität einer kraftschlüssigen Verbindung derart auf die Probe gestellt, wie in einem Ventilator. Die auf den ersten Blick eher unspektakulär anmutenden Geräte zur Regelung von Luftströmen unterliegen bei genauer Betrachtung jedoch über einen langen Lebenszyklus hohen Beanspruchungen. Betriebsbedingte Schwingungen, chemische Belastungen, klimabedingte Temperaturschwankungen oder korrosive Aspekte zehren nicht nur an den unterschiedlichen Bauteilen, sondern vor allem an deren Schnittstellen.

Beim Ventilatorenhersteller Ziehl-Abegg aus Künzelsau sind seit über 12 Jahren Pias-Einstanzmuttern von Arnold & Shinjo als Verbindungselemente im Einsatz. Das Leistungsspektrum des Ventilatoren-Portfolios umfasst Anwendungen in der Wärme- und Kältetechnik genauso wie Rein-raum-, Agrar- oder Bahntechnik. Speziell in den Rotordimensionen 200 bis 1250 mm zählt Ziehl-Abegg mit einer Wochenproduktion von über 30000 Einheiten zu den Weltmarktführern.

Temperaturschwankungen beanspruchen Ventilatoren

Die Verbindungsspezialisten von Arnold & Shinjo gehören zum weltweit agierenden Würth-Konzern und verfolgen die Philosophie, Verbindungselemente direkt in das Blech zu pressen oder zu stanzen. Wenn die Verbindung später zur Wartung oder Reparatur lösbar sein muss, bieten sich die Einstanzelemente an. Das Einstanzmutter-Schraube-Konzept sorgt dafür, dass die Verbindung problemlos geöffnet und anschließend positionsgenau wieder verschraubt werden kann.

Die Pias-Einstanzmuttern werden bei Axialventilatoren unterschiedlicher Ausprägungen eingesetzt, die vor allem unter Sicherheitsaspekten hohe Qualitätsansprüche erfüllen müssen. Sie zeichnen sich durch ein vergleichsweise hohes Eigengewicht von bis zu 50 kg aus und produzieren unter Umständen entsprechend hohe Ausreißkräfte.

Einstanzmuttern müssen hohen Temperaturstürzen standhalten

Zusätzlich belasten widrige externe Faktoren die Funktionalität des Außenläufermotor-Konzepts. Installiert als Wärmetauscher sind sie beispielsweise am bekannten, 312 m hohen Burj al Arab in Dubai extremen und kurzfristigen Temperaturstürzen von etwa 50 °C in der arabischen Mittagszeit bis zu unangenehmen Minusgraden in der Nacht ausgesetzt.

Konstruktionsbedingt belasten die Schwingungen des Rotors besonders die Verbindungselemente der Motoraufhängung zwischen Ventilator und Gehäuse. Korrosionseffekte in Meeresnähe oder chemische Einflussfaktoren wie Ammoniak in der Landwirtschaft stellen diese Kontaktpunkte vor weitere Herausforderungen. Vielfach in unmittelbarer Nähe von Arbeitsplätzen oder zur Belüftung von besucherintensiven Veranstaltungsplätzen wie Messen oder Stadien angebracht, müssen sie zwangsläufig hohen Sicherheitsanforderungen genügen.
