Hochpoliger Außenläufer-Motor mit Kompaktelektronik

23.04.2009 | Redakteur: Claudia Otto

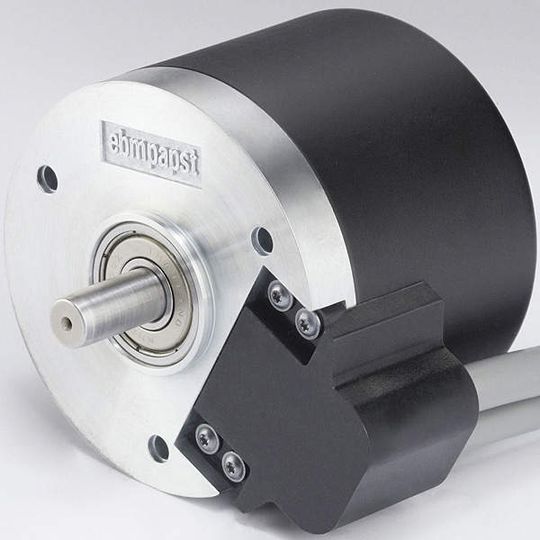

Der neue hochpoligen Außenläufermotor von EBM-Papst ist sehr kompakt gebaut.
Der neue hochpoligen Außenläufermotor von EBM-Papst ist sehr kompakt gebaut.

Firma zum Thema

Der Klima- und Lüftungstechnikspezialist EBM-Papst stellt auf der Hannover-Messe 2009 einen neuen hochpoligen Außenläufermotor vor. Ein hochpoliger Magnet in der Rotorglocke und dementsprechend viele Pole an der Statorwicklung bedeuten eine zu jeder Zeit höhere Überdeckung von Magnet und Polschuh und somit eine mehrfache Bildung des Drehmomentes über den Umfang verteilt.

Der Außenläufermotor stellt laut Hersteller so schon bei geringen Drehzahlen ein beachtliches Drehmoment bereit. Damit kann oft auf eine Getriebestufe am Abtrieb verzichtet werden. Trotz der vielen Pole sei der nach außen hin offene Außenläufer-Stator einfacher zu bewickeln als vergleichbare Statoren von Innenläufern. Moderne Magnete in NeFeB oder mit Kunststoffbindung erlauben eine gezielte Variation der Leistungswerte. Trotzdem beträgt in beiden Varianten die Restwelligkeit weniger als 1% vom Nennmoment.

Außenläufermotor auch bei hohen Drehzahlen absolut standfest

Da die Eisenrückschlussglocke die Magnete gegen die Fliehkräfte nach außen abstützt, ist der Motor auch bei hohen Drehzahlen absolut standfest, wie der Hersteller angibt. Eine integrierte Elektronik die mit Feldorientierter Regelung (FOC) arbeitet, versorgt die in Sternschaltung ausgelegte Statorwicklung mit der nötigen Spannung für eine Sinuskommutierung (Bild 3 – siehe Bildergalerie). Dies habe den Vorteil einer optimalen Ausnutzung der Wicklung und erhöhe die Laufruhe. Auch der Wirkungsgrad steige mit dieser Kommutierungsart an.

Aufgebaut auf einer Sechs-Lagen-HDI Leiterplatte erweitere die leistungsfähige Elektronik die Motorfähigkeiten. Variable Strombegrenzung per Analogsollwert sowie verschiedene weitere Ein- und Ausgänge ermöglichen eine umfangreiche Antriebsfunktionalität, heißt es weiter.

Parameter des Außenläufermotors lassen sich auch im Betrieb ändern

Der Anwender kann nun zwei analoge, vier digitale Eingänge und drei digitale Ausgänge für die Anlageneinbindung nutzen. Über einen ebenfalls optionalen Busanschluss können auch im Betrieb Parameter geändert oder aktuelle Motordaten zur Weiterverarbeitung abgefordert werden.

Alle Bauteile der SMD-bestückten Platine sind zu 100 % AOI-geprüft und getestet. Der von EBM-Papst entwickelte, sauber abgedichtete Kabelanschluss wird als separates Modul am Motor verschraubt und eröffnet damit weitere Flexibilität in der Gestaltung der Schnittstellen und Funktionalität.
