Hannover-Messe 2016

Hybridschalter vereint Stärken von Schütz und Halbleiter

| Autor: Stéphane Itasse

Wenig Verschleiß und wenig Verlustleistung: Der Hybridschalter Omus bietet viele Vorteile beim hochfrequenten Schalten ohmscher Lasten.
Bildergalerie: 1 Bild

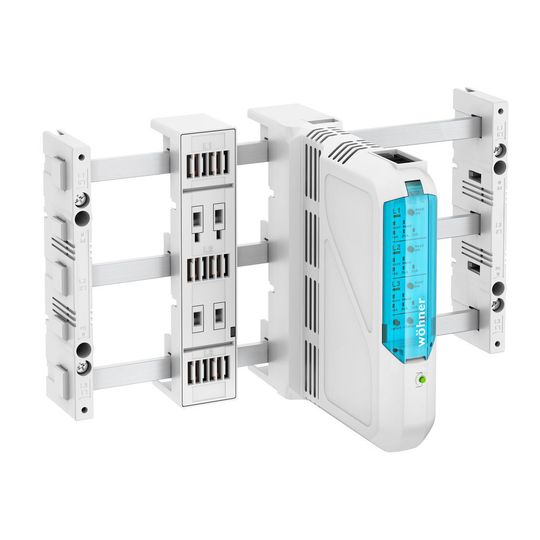

Wenig Verschleiß und wenig Verlustleistung: Der Hybridschalter Omus bietet viele Vorteile beim hochfrequenten Schalten ohmscher Lasten. (Bild: Wöhner)

Firma zum Thema

Wöhner präsentiert auf der Hannover-Messe 2016 eine neuartige Geräteklasse zur Ansteuerung von häufig und sehr exakt schaltenden Prozessen. Bei der Neuheit namens Omus handelt es sich um einen elektronischen Hybridschalter für ohmsche Lasten.

Für das sehr exakte Schalten ohmscher Lasten in hoher Frequenz werden heute Systeme mit rein mechanischen Kontakten (Schütz) oder mit Halbleitertechnik (Solid State Relais) eingesetzt. Während Schütze aufgrund der hohen Schaltfrequenz schnell verschleißen, sind die Verschleißerscheinungen der Solid State Relais durch die Halbleitertechnik geringer. Dafür entsteht eine hohe Verlustleistung.

Hybridschalter bietet Vorteile von Schütz und Halbleiter

Der neuartige Hybridschalter Omus von Wöhner verbindet die Vorteile beider Techniken miteinander und ermöglicht dem Nutzer damit eine lange Lebensdauer des Geräts mit über 30 Mio. Schaltspielen, bei gleichzeitiger Minimierung von Verlustleistung – und das alles in einem 36 mm breiten Gehäuse. Der Hybridschalter kann in Bereichen bis 25 A Dauerstrom eingesetzt werden.

Das Gerät vereint verschleißarme Halbleitertechnik mit mechanischen Kontakten. Der Ein- beziehungsweise Ausschaltvorgang erfolgt im Nulldurchgang der Spannung innerhalb von höchstens 30 ms. Beim Schaltvorgang der Hybridtechnik schalten zunächst die Halbleiterkontakte. Unmittelbar danach schließen verschleißfrei auch die parallel geführten mechanischen Kontakte, so dass die Halbleiterkontakte sofort wieder öffnen können, wodurch kaum Verlustwärme entsteht. Je nach Taktfrequenz, können bis zu 66 % der Abwärme vermieden werden. Der Hybridschalter kommt daher ohne Kühlkörper aus, wodurch bis zu 55 % Platz gespart werden können. Die maximale Schaltfrequenz liegt bei 1 Hz. In allen Ausführungsvarianten ermöglicht der neue Hybridschalter Omus wahlweise den dreipoligen Einsatz oder das Schalten aller drei Phasen einzeln in einem Gerät.

Kompakte Bauform spart Platz im Schaltschrank

Die Bauform von 36 mm Breite, 160 mm Höhe und 130 mm Tiefe (mit Sammelschienenadapter 144 mm) des Hybridschalters spart dem Anwender bis zu 55 % Platz im Schaltschrank, im Vergleich zu herkömmlichen Systemen, beispielsweise mit Solid State Relais. Das Gerät ermöglicht per Handsteuerung ein manuelles Einschalten sowie Einstellen der Stromlimits. Seine integrierten Sicherungen schützen es im Kurzschlussfall und eine neuartige Messtechnik zur Überwachung der eingestellten Stromwerte rundet die Ausstattung ab. Über Adapter kann Omus sowohl im 30Compact- wie auch im 60Classic-Sammelschienensystem von Wöhner eingesetzt werden.

Wöhner auf der Hannover-Messe 2016: Halle 12, Stand C66
