Maxon Motor Kleines Spindelgetriebe für hohe Vorschubkräfte

Maxon Motor erweitert sein Programm an Spindelgetrieben mit der Größe 16 mm nach unten: Das Unternehmen bietet nun ein einfach konfigurierbares Komplettsystem mit integrierter Axiallagerung für hohe Lasten in einer Ausführung mit metrischer M6-Spindel oder Kugelumlaufspindel (Durchmesser 5 mm) an.

Anbieter zum Thema

Maxon Motor GmbH

FAULHABER Antriebssysteme

JESSBERGER GmbH

maxon international ag

Die Umsetzung von Rotation in lineare Bewegungen mit großer Kraft ist eine häufige Aufgabe im Maschinenbau: Präzise Spindeln in Kombination mit Gleichstrommotoren ermöglichen es, die Drehbewegung in eine Axialbewegung umzuwandeln. Um die Spindeln anzutreiben, kommen Getriebe, Motoren, Encoder und Steuerungen von Maxon Motor zum Einsatz. Diese einzelnen Komponenten sind aufeinander abgestimmt und sollen für Antriebe mit einem hohem Wirkungsgrad sorgen.

Gerollte Spindeln für das Spindelgetriebe in Größe 16 mm

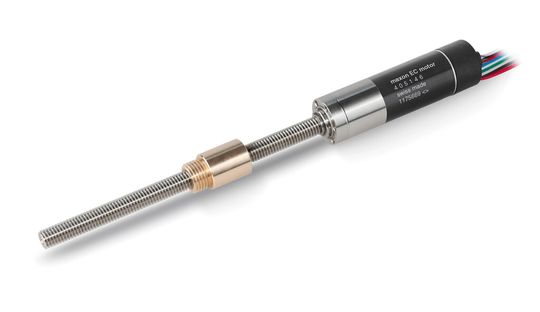

Das bisherige Programm an Spindelgetriebe in den Größen 22 und 32 mm wurde nun um eine kleinere Ausführung GP 16 S im Durchmesser von 16 mm ergänzt. Beim Planetengetriebe kann aus 14 verschiedenen Untersetzungen von 4,4 bis 850:1 gewählt werden. Je nach Untersetzung und Spindeltyp lassen sich damit Vorschubkräfte zwischen 35 und 370 N erzeugen – kurzfristig sogar bis 400 N, so das Unternehmen.

Im Gegensatz zu den Spindeln der größeren GP 22 S und GP 32 S werden die Spindeln des GP 16 S gerollt. Dies erlaubt einen günstigeren Preis. Eine zentrale Komponente ist die Axiallagerung, die den großen Zug- und Druckkräfte der Spindel standhalten muss.

Neun Motortypen für Spindelgetriebe verfügbar

Für den Antrieb des Systems stehen sowohl DC- als auch bürstenlose EC-Motoren zur Auswahl, insgesamt neun verschiedene Typen. Passend zu den Motoren, und für genaue Positionierungen unerlässlich, können diese Motoren mit entsprechenden Sensoren (Encodern) ausgerüstet werden. Zur Ansteuerung der Motor-Sensor-Kombination wird die Epos-Positioniersteuerung empfohlen. Endschalter und weitere Sensoren können direkt durch die Steuerung ausgewertet werden. Die programmierbare Variante Epos P erlaubt die Realisation eigenständiger Standalone-Systeme.

Wichtige Merkmale für die Kugelumlaufspindel sind nach Angaben des Herstellers der hohe Wirkungsgrad, die hohe Tragfähigkeit und dass keine Selbsthemmung gegeben ist. Für die metrische Spindel sind die Selbsthemmung und der günstigere Preis zu erwähnen. Die Spindelantriebe sollen durch ihre Robustheit, tadelloser Funktion und langer Lebensdauer überzeugen.

Maxon Motor auf der Automatica 2012: Halle B1, Stand 501
