Fräsen

Kurbelwelle im XXL-Format um 70 % schneller bearbeitet

| Autor / Redakteur: Markus Groppe / Rüdiger Kroh

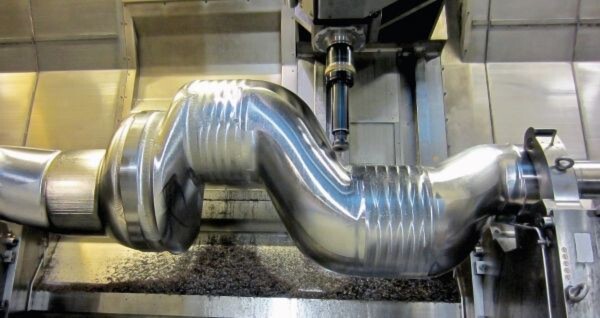

Bild 1: Auf einem Dreh-Fräs-Zentrum wird die Kurbelwelle in einer Aufspannung komplett bearbeitet.
Bild 1: Auf einem Dreh-Fräs-Zentrum wird die Kurbelwelle in einer Aufspannung komplett bearbeitet. (Bild: Sandvik Coromant)

Rund 7,5 t Späne fallen bei der Komplettbearbeitung einer 3,5 m langen Kurbelwelle mit einem Durchmesser von 980 mm an. Eine optimierte Zerspanungsstrategie mit neuen Fräswerkzeugen sorgt für 70 % Zeitersparnis. Die Herausforderung der großen Auskragungen wurde mit schwingungsgedämpften Werkzeugen gelöst.

Hohe Qualität und Flexibilität sowie kurze Lieferzeiten sind wichtige Erfolgsfaktoren für Unternehmen im Maschinen- und Anlagenbau, denn sie sichern entscheidende Vorteile im globalen Wettbewerb. Unverzichtbare Voraussetzungen: eine moderne Fertigungstechnik, qualifizierte Mitarbeiter und sichere, optimierte Fertigungsprozesse.

Zuverlässige Bearbeitung auch bei großvolumigen Objekten realisierbar

Dass sich eine effiziente und zuverlässige Bearbeitung auch bei großvolumigen Objekten realisieren lässt, zeigt das Beispiel der W. Wolf Fertigungstechnologie. Bei der Herstellung einer Kurbelwelle im XXL-Format vertraute das mittelfränkische Unternehmen auf die Unterstützung des schwedischen Werkzeugspezialisten Sandvik Coromant. Das Ergebnis: etwa 70 % Zeitersparnis.

Die W. Wolf GmbH aus dem mittelfränkischen Kalchreuth fertigt rotationssymmetrische Präzisionsteile und Baugruppen mit hohen Qualitätsansprüchen. Zudem übernimmt das 60 Mitarbeiter starke Unternehmen die 5-Achs-Bearbeitung von komplexen Geometrien. Als verlängerte Werkbank ist Wolf Partner von Entwicklungsabteilungen bei vielen Problemlösungen und stellt Bauteile sowie Baugruppen für Kunden aus fast allen Industriebereichen her – vom Prototyp bis zur Kleinserie.

Kurbelwelle im XXL-Format für die Pumpentechnik

Zum Leistungsportfolio gehören unter anderem die Konstruktion und Fertigung von Achsen und Wellen in allen Dimensionen. Darunter auch eine Kurbelwelle im XXL-Format, die in der Pumpentechnik, beispielsweise in der Erdölförderungsindustrie und im Bergbau, eingesetzt wird. Der Rohling ist aus geschmiedetem Vergütungsstahl 42CrMo4, 3,5 m lang und hat einen Durchmesser von 980 mm. Das Ausgangsgewicht liegt bei über 10 t und reduziert sich während des Zerspanungsprozesses, der Dreh-, Fräs-, Schleif- und Bohrbearbeitungen einschließt, um 7,5 t.
