Ejot auf der Fakuma 2018

Mikrozellular geschäumte Thermoplaste materialschonend fügen

| Autor / Redakteur: Andreas Blecher / Peter Königsreuther

Mit der Ejot-Schraube des Typs Cell PT gelingt das materialschonende Fügen von Schaumstoffen per Gewindeprägeprozess, wobei das Randmaterial im Kernloch lediglich elastisch umformt wird, wie der Fakuma-Aussteller Ejot erklärt. Zu erleben ist die Cell PT in Halle B3 am Stand 3114.
Bildergalerie: 1 Bild

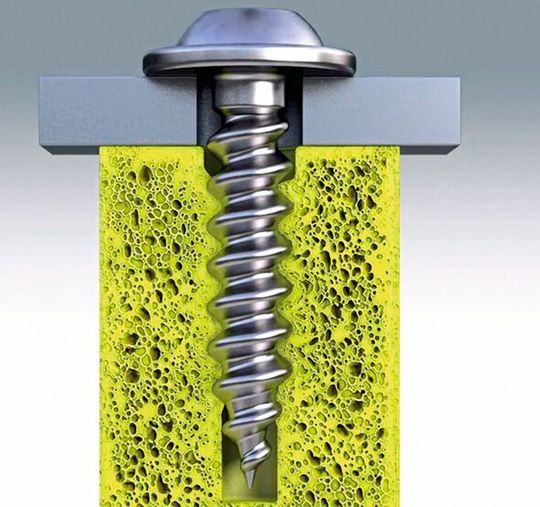

Mit der Ejot-Schraube des Typs Cell PT gelingt das materialschonende Fügen von Schaumstoffen per Gewindeprägeprozess, wobei das Randmaterial im Kernloch lediglich elastisch umformt wird, wie der Fakuma-Aussteller Ejot erklärt. Zu erleben ist die Cell PT in Halle B3 am Stand 3114. (Bild: Ejot)

Firma zum Thema

Ejot legte einen Fokus im Rahmen seiner Fakuma-Präsenz auf die gewindeprägende Schraube Ejot Cell PT, die sowohl dem Luft- und Raumfahrt- als auch dem Automobilsektor die Leichtbauideen besser und prozesssicherer umsetzen hilft. Halle B3 am Stand 3114.

In der Automobil- und Luftfahrtindustrie, aber auch in vielen anderen Branchen, ist die Umsetzung innovativer Leichtbau-Lösungen in Anbetracht zunehmender Anforderungen an Ressourcenschonung und Energieeffizienz zwingend notwendig und wird daher auch von den entsprechenden Unternehmen konsequent vorangetrieben. Neben vielen anderen im Markt existieren-den Leichtbaumaterialien erfreuen sich insbesondere die mittels Mucell-Verfahren hergestellten, geschäumten Thermoplaste einer zunehmenden Beliebtheit bei Konstrukteuren und Bauteilentwicklern. Für diesen diffizilen Anwendungsbereich hat der Verbindungstechnik-Spezialist Ejot ein besonders leistungsfähiges Verbindungselement entwickelt – die Cell PT Schraube.

Je nach Bauteil kann bis zu 15 % Gewicht gespart werden

Bei der Entwicklung von Kunststoff-Bauteilen finden aus Gewichtsgründen zunehmend geschäumte Thermoplaste ihre Berücksichtigung im Lastenheft. Dieses innovative Material ermöglicht eine deutliche Kosteneinsparung in der Herstellung, da es sich sehr gut verarbeiten lässt und damit den gesamten Produktionsprozess erheblich effizienter gestaltet. In der Praxis wird zwischen zwei unterschiedlichen Schäumverfahren unterschieden, physikalisch oder chemisch. Diese unterscheiden sich sowohl im Herstellungsprozess als auch in der Struktur des fertigen Kunststoffteils, was sich in unterschiedlichen Zellgrößen niederschlägt. Das Ergebnis bei beiden Verfahren ist immer eine mikrozellulare Schaumstruktur im Bauteil (auch bei Wandstärken unter 1 mm) und eine kompakte Randschicht.

Neben den verarbeitungstechnischen Vorzügen dieses innovativen Verfahrens ist der wichtigste Grund für die steigende Beliebtheit der unbestrittene Gewichtsvorteil. Je nach Bauteil sind 5 bis 15 % Gewichtseinsparung realisierbar. Dies eröffnet thermoplastisch geschäumten Bauteilen ein breites Spektrum möglicher Anwendungen. Für den Automobilsektor ist beispielsweise der gesamte Interior-Bereich prädestiniert für deren Einsatz. Vom Instrumententräger über Blenden, Klappen, Tür- und Sitzverkleidungen, Elektronik- und Steuergehäusen bis hin zu Griffen oder Abdeckungen, dem Spektrum möglicher Einsatzgebiete sind kaum Grenzen gesetzt.

Besondere Gewindespitze plus pfiffige Flankenwinkel-Radien-Kombination

Weil sich die geringere Dichte des geschäumten Thermoplasts, die letztlich den Gewichtsvorteil ausmacht, unmittelbar auf die Stabilität auswirkt, stellt sich für den Produktentwickler die Herausforderung, dies bei der Bauteilauslegung konstruktiv zu berücksichtigen. Damit einhergehend muss auch das Befestigungskonzept neu überdacht werden, weil herkömmliche selbstfurchende Schrauben für diese veränderten Materialeigenschaften nicht ausgelegt sind und daher schnell an ihre Grenzen stoßen. Für diesen Anwendungsfall hat der Verbindungstechnik-Spezialist Ejot die Cell PT entwickelt. Diese neuartige Schraube besitzt eine spezielle Gewindekontur aufgrund der besonders ausgeformten Gewindespitzen in Verbindung mit einer ausgefeilten Flankenwinkel-Radien-Kombination im Gewindebereich.

Diese spezielle Gewindekontur der Ejot Cell PT wurde in umfassenden Versuchsreihen eigens für die zellular geschäumten Thermoplaste entwickelt. Diese Kontur ermöglicht, im Gegensatz zu selbstfurchenden Geometrien, materialschonendes Gewindeprägen durch eine elastische / plastische Umformung im Kunststoff-Tubus. Durch das Gewindeprägen wird die kompakte Randschicht im Kernloch vom Gewindezahn verformt und nicht zerstört – sie bleibt somit erhalten. Die daraus resultierende, hohe Drehmoment- und Kraftübertragung in (Mucell) geschäumte Thermoplaste gewährleistet höchste verbindungstechnische Sicherheit. Bei Sacklochverschraubungen wird sogar eine weitere Erhöhung der Drehmomente erreicht, da die besonders ausgeformte Spitze zusätzlich in das Kunststoffmaterial am Sacklochgrund eindringt.
