Nord Drivesystems Mit neuer Automatisierungstechnik hat Sicherheit Vorrang

Nachdem die Bühnentechnik des Theaters Duisburg in die Jahre gekommen war, ließ das Haus eine neue elektrische Ausrüstung zum Betrieb der Maschinerie hinter den Kulissen installieren. Die aktuelle Automatisierungstechnik zur Ansteuerung der über 100 Antriebe erfüllt nun die Sicherheitsanforderungen gemäß SIL 3.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

JESSBERGER GmbH

CMS Automatisme

Getriebebau Nord GmbH & Co. KG

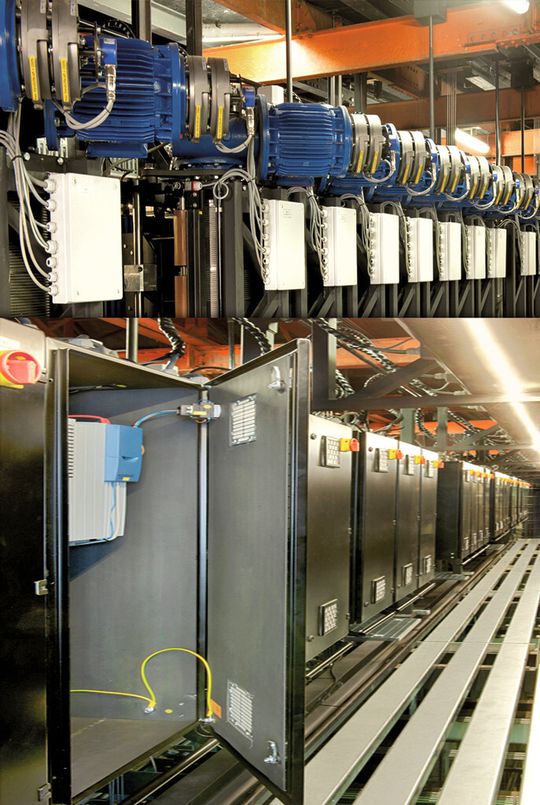

Züge, Gestänge und die übrige bewährte Mechanik sowie ein Großteil der schon länger vorhandenen Getriebemotoren tun zwar weiter ihren Dienst, angesteuert aber werden sie nun von einem neuen System des Branchenspezialisten Unican. Die hochverfügbare Komplettlösung erfüllt das Sicherheitsniveau SIL 3. Sie umfasst HMI-Pulte, eine leistungsfähige Software sowie zahlreiche konfektionierte Schaltschränke mit modernen Achs-Controllern, die Dutzende von Antriebseinheiten über neue Frequenzumrichter ansprechen.

Automatisierung hält auch in Oper und Theater Einzug

Handbediente Scheinwerfer, Vorhänge und Bühnenelemente sind in Opern und Theatern längst zur Ausnahme geworden. Heute sorgen eine komplexe Automatisierungstechnik sowie eine Vielzahl von Antriebseinheiten dafür, dass während einer Vorstellung zur rechten Zeit schwere Prospekte zum Wechsel des Bühnenbilds verfahren werden, Spots immer wieder neu in Position gebracht oder Sound- und Videoanlagen präzise aufeinander abgestimmt betrieben werden. Die Neusser Unican GmbH zählt zu den wenigen Herstellern umfassender Automatisierungs-, Bedien- und Steuerungslösungen für Bühnen aller Art.

Mit dem Opencue-Paket rund um die gleichnamige Software erhalten Opern, Theater, Kongresszentren und ähnliche Institutionen ein System mit fest installierten oder wahlweise tragbaren Bedienkonsolen. Die HMI-Geräte ermöglichen über ihre grafische Oberfläche den komfortablen Zugriff, die laufende Überwachung und eine flexible Show-Programmierung von bis zu 240 Antrieben in Ober- und Untermaschinerie einer Bühne (Bild 3).

Sicherheitsvorkehrungen sind in Mitarbeiternähe Pflicht

In Opern und Theatern ist es praktisch unvermeidlich, dass viele Züge und andere Einrichtungen unmittelbar in der Nähe der künstlerischen und technischen Mitarbeiter – und nicht selten auch unweit des Publikums – betrieben werden. Dass dabei auch häufig schwere Lasten gehoben und verfahren werden, erhöht das Gefährdungspotenzial noch weiter. Um schwere Unfälle zu vermeiden, sind Sicherheitsvorkehrungen deshalb Pflicht. Meist müssen die sicherheitsrelevanten elektrischen Komponenten das Sicherheitsintegritätslevel SIL 3 gemäß EN 61508 gewährleisten.
