Minitec hat eine neue Montage- und Testlinie für die One-Piece-Flow-Fertigung mit zahlreichen Produktvarianten konzipiert. Die Montagelinien basieren auf dem Profilbaukastensystem des deutschen Herstellers, sind modular aufgebaut und sollen durch die elektronische Montageunterstützung überzeugen.

Firmen zum Thema

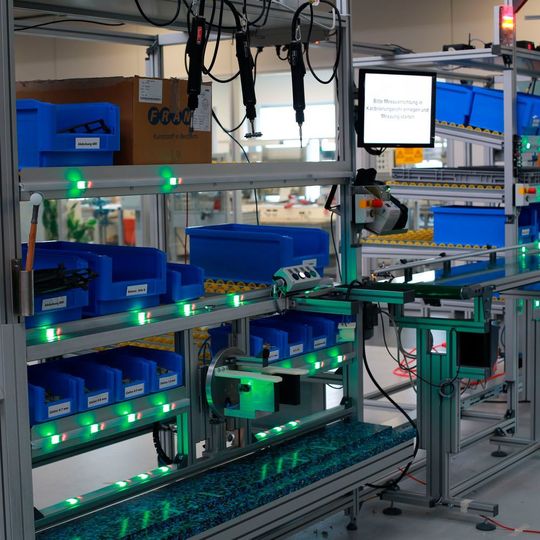

Die Montage- und Testlinien von Minitec sind für die One-Piece-Flow-Fertigung mit mehreren Produktvarianten konzipiert und unterstützen so flexible Fertigungskonzepte.
Die Montage- und Testlinien von Minitec sind für die One-Piece-Flow-Fertigung mit mehreren Produktvarianten konzipiert und unterstützen so flexible Fertigungskonzepte.
(Bild: Minitec)

Ein Vorteil der Montage- und Testlinie sei die einfache Bedienbarkeit: Die Montagearbeitsplätze ermöglichen eine kurze Einarbeitungszeit und eignen sich für den Mehrschichtbetrieb oder bei häufig wechselndem Bedienungspersonal mit flexiblem Personaleinsatz.

Vor Auftragsbeginn scannt der Werker mit einem Barcode-Scanner die Auftragsnummer, das System zeigt ihm unmittelbar am Monitor an, um welche Variante es sich handelt, und ruft gleichzeitig für diese Variante automatisch entsprechende Einstellungen ab. Die Steuerung der Linie ist modular angelegt. Eine Software von Minitec steuert alle Prozesse in der Linie, die Anbindung an ein ERP-System wurde vom Minitec-Partner iX-tech realisiert. Änderungen im Montageablauf können mithilfe dieser Konstellation mit geringem Programmieraufwand sogar per Fernwartung realisiert werden. Von iX-tech stammt auch das Scan2Light System (ein „Pick-by-Light-System“), das sich durch besonders einfache Programmierbarkeit und somit flexiblen Einsatz auszeichnet.

Bildergalerie

Bildergalerie mit 5 Bildern

Von Station zu Station

Die Funktionsweise und Vorteile der Montage- und Testlinie zeigt sehr gut ihr Einsatz in der Produktion von Büromöbeln eines weltweit aktiven Herstellers: Die erste Station der Linie besteht aus der Werkstückbereitstellung in einem Kanban-Regal mit Scan2Light-Anzeigen, der einstellbaren Werkstückaufnahme sowie den ergonomisch angeordneten Messeinrichtungen und Werkzeugen. Eine Besonderheit sind hier die eingesetzten Wlan-Akkuschrauber, die drahtlos die Daten wie Drehmoment und Umdrehungen für jeden Schraubvorgang übertragen und protokollieren. Erst mit der „i.O.“ Bestätigung der Schrauber wird der nächste Montageschritt freigegeben.

Für den ersten Montagevorgang werden ein äußeres und ein inneres Vierkantrohr manuell in eine formgenaue Spannvorrichtung eingelegt und fixiert. Danach werden Innen- und Außendurchmesser in einer teilautomatisierten Station vermessen. Zum Einsatz kommen zwei Messverfahren: Die induktive Messsonde mit einer Auflösung von 1 µm misst den Innendurchmesser des Rechteckrohres und zwar längs- und quer gleichzeitig. Der Außendurchmesser wird mit pneumatischen Messtastern erfasst. Das System errechnet vollautomatisch die zum Toleranzausgleich erforderlichen Korrekturmaße und zeigt mit Scan2Light die korrekte Kanbanbox mit den Ausgleichselementen an. Gleichzeitig wird der Wert am Monitor angezeigt und in der Produktionsdatenbank protokolliert.

Ein Kamerasystem erfasst die Konturen und die Farbe eines eingespannten Werkstückes. Damit werden Typenmerkmale des Werkstückes und Konturen auf Übereinstimmung mit den Vorgaben des gescannten Auftrages überprüft. Mit der 360-Grad-Dreheinrichtung kann der Werker Montagetätigkeiten an allen vier Seiten des Werkstückes durchführen. In dieser Station werden die Toleranzausgleichselemente manuell montiert.

Volle Kontrolle mit Scan2Light

Nach der Freigabe durch das System wird das Werkstück zur nächsten Station transportiert. An einem Monitor werden dem Werker die erforderlichen Montageschritte nach Anforderung der Reihe nach angezeigt. Das Scan2Light-System signalisiert dem Werker mit verschiedenfarbigen Leuchtdioden die Kanbanbox mit dem nächsten zu verbauenden Teil und die korrekte Stückzahl. Die Qualitätskontrolle des fertig montierten Produktes erfolgt in der nachgelagerten vollautomatischen Teststation und mittels optischer Überprüfung durch ein Kamerasystem. Die erfassten Werte überträgt das System an eine eigene Datenbank.
