Kipp bietet jetzt insgesamt fünf pneumatisch betätigte Spannsysteme für den Einsatz in diversen Bearbeitungsanlagen an, heißt es. Durch eine gewisse Teilautomatisierung sollen sie die Teilefertigung vereinfachen und Zeitaufwand sparen.

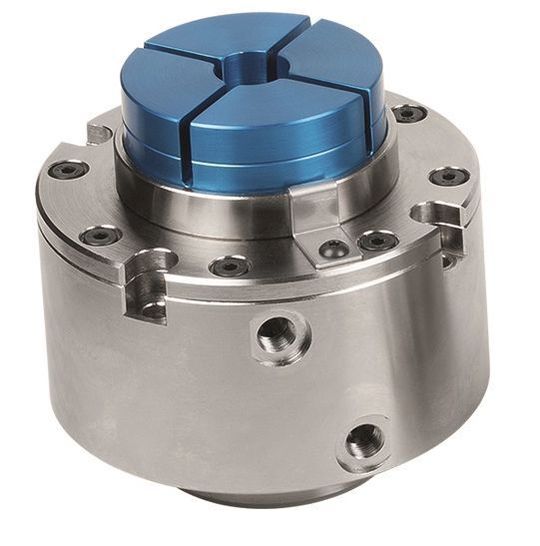

Dieser Formspanner ist einer von fünf pneumatisch betätigten Spannelementen, die Heinrich Kipp Werk jetzt im Produktportfolio hat, wie es heißt. Sein Spannkörper besteht aus Vergütungsstahl und die Spannzange aus hochfestem Alumiunium. Alle Neuzugänge zeigt das nächste Bild samt Typenbeschreibung.
(Bild: Kipp)
Der Formspanner pneumatisch etwa, beschreibt Kipp, besteht aus einem Spannkörper aus Vergütungsstahl und einer Spannzange aus hochfestem Aluminium. Nach dem Anschrauben des Spannkörpers an die gewünschte Vorrichtung werde die Spannzange per Druckluft an den Markierungen „Öffnen“ oder „Schließen“ pneumatisch entriegelt oder verschlossen. Ein einfacher Wechsel der Spannzange erlaubt das schnelle und sichere Spannen verschiedener Werkstücke mit unregelmäßigen Konturen, so Kipp.
Zugspanner mit Extrafunktion
Was den Einsatz des in diesem Programm enthaltenen Zugspanners betrifft, so funktioniert alles über eine Verschraubung des Werkstücks mit einem Spannbolzen. Anschließend erfolgt das Öffnen und Schließen wieder durch das Anlegen von Druckluft an den gekennzeichneten Anschlüssen, heißt es. Ein weiterer Anschluss erlaube das bequeme Ausblasen und Reinigen der Auflagefläche. Zusätzlich könne über diese Schnittstelle auch eine Abfrage durchgeführt werden, die darüber Auskunft gebe, ob das Werkstück auch gut auf der Fläche aufliegt. Der pneumatische Zugspanner kann bei Bedarf auch als Nullpunkt-Spannsystem verwendet werden.
Die Spannrichtung macht den Unterschied
Laut Kipp ist das maßgebliche Unterscheidungsmerkmal der weiteren Produkte Niederzugspanner pneumatisch, Schwenkspanner pneumatisch und Seitenspanner pneumatisch die Richtung, von der aus die zu bearbeitenden Werkstücke gespannt werden. Beim Niederzugspanner pneumatisch erfolgt die Spannung von oben. Der Schwenkspanner verfügt über eine Schwenkfunktion, die, wie es weiterh heißt, das freie Einlegen, Entnehmen und Spannen der Werkstücke von oben ermöglicht. Und eine optimale Zugänglichkeit gestatte der Seitenspanner pneumatisch, durch dessen seitliche Spannung, die obere Bearbeitungsfläche frei von Störkanten bleibe. MM
