Löttechnik von Viscotec Randscharfe Lotpasten-Applikation durch Sprühen

Lotpasten sind pastöse Mischungen aus Lotmetallpulvern und Flussmitteln, die durch gezielte Mixtur beider Bestandteile die Verlötung von Metallen und Legierungen ermöglichen. Ihre hohe Viskosität und abrasive Wirkung stellt Auftragssysteme aber vor Herausforderungen. Viscotec bietet mit eco-Spray nun eine Sprüh-Applikation an, die nicht nur das Problem in den Griff bekommt.

Anbieter zum Thema

Aachener Maschinenbau GmbH

FAULHABER Antriebssysteme

trivid GmbH

Viscotec hat sich speziell in schwierigen Anwendungen als Spezialist bewährt und bietet auch mit Ihrer Eigenmarke preeflow die Möglichkeit, verschiedenste Anwendungen in diversen Industrien prozesssicher, hochpräzise und wiederholgenau zu bedienen. Mit dem Präzisionsvolumendosierer „eco-Spray“ beschreitet preeflow nun neue Wege.

Lotpasten sind pastöse Mischungen aus Lotmetallpulvern und Flussmitteln, die durch gezielte Mixtur beider Bestandteile die Verlötung von Metallen und Legierungen ermöglichen. Lotpasten bilden somit die Grundlage für eine dauerhafte, stoffschlüssige Lötverbindung. Lotpasten stellen aufgrund ihres hohen Feststoffanteils und der damit einhergehenden abrasiven Wirkung aber auch enorme Anforderung an deren Applikation.

Geringster Overspray und enge Toleranzen

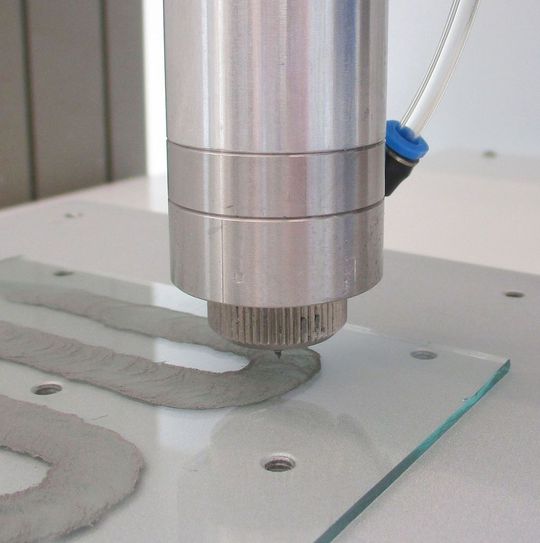

Auf Anfrage eines namhaften Materialherstellers wurden im hausinternen Technikum Versuche zur Mikrozerstäubung füllstoffbeladener Lotpaste durchgeführt – mit beeindruckendem Resultat: Bei Justierung der Sprühparameter - Luftdruck (in bar), Substratabstand der Dosiernadel (in mm) und Verfahrgeschwindigkeit des Achstisches (in mm/sek) – ist eine randscharfe Verteilung des Mediums möglich. Trotz des hohen Feststoffanteils der Paste zeichnen geringster Overspray, eine gleichmäßige Beschichtung und ein regelbarer Rundstrahl das Sprühbild des eco-Spray aus.

Im Anwendungsbeispiel wurden 0,4 g der Lotpaste bei einer Sprühbreite von 1,1 cm verteilt. Bedingt durch den hohen Feststoffanteil beträgt die Dichte der Lotpaste 3 g/cm³. Das zerstäubte Volumen entspricht aus diesem Grund 0,13 ml. Umso erstaunlicher ist, dass die durchschnittliche Abweichung zum Mittelwert mit lediglich 1,1 % zu Buche schlägt.

Auch hochviskose Medien können zerstäubt werden

Für den Materialhersteller eröffnet dies neue Möglichkeiten in der Applikation der Lotpaste. Für den Endanwender hingegen bedeutet es einen gezielteren Auftrag des Mediums mit hohem Wirkungsgrad und infolgedessen Prozessstabilität und Materialersparnis. Im konkreten Praxisfall verdeutlicht der dargestellte Vergleich das enorme Potenzial, welches die Versprühung der Lotpaste bietet (siehe Bilder Lotpastenapplikation manuell gegen Eco-Spray.

Das Testszenario beweist die Möglichkeit des Zerstäubens schwierigster Medien und zeigt trotz hoher Abrasivität des Produktes keinen Abrieb an kritischen Dosierkomponenten. Das volumetrische Versprühen der Lotpaste kann zudem sowohl kontinuierlich als auch punktuell erfolgen und ist aufgrund der drehzahlabhängigen Dosierung während des Prozesses flexibel veränderbar.

Das interne Viscotec-Know How ermöglicht es, die relevanten Sprühparameter gemäß den Kundenanforderungen aufeinander abzustimmen und somit den industriellen Anforderungen in vollem Umfang gerecht zu werden.
