Robustes Stirnradgetriebe mit Alugehäuse ist kompakt aufgebaut

Anbieter zum Thema

Maxon Motor GmbH

Treston Deutschland GmbH

Franke GmbH

Getriebebau Nord GmbH & Co. KG

Aufgrund ihrer sehr glatten Oberfläche sind die Getriebe in fast allen Branchen einsetzbar. So auch in Reinraumumgebungen oder in der Lebensmittelindustrie.

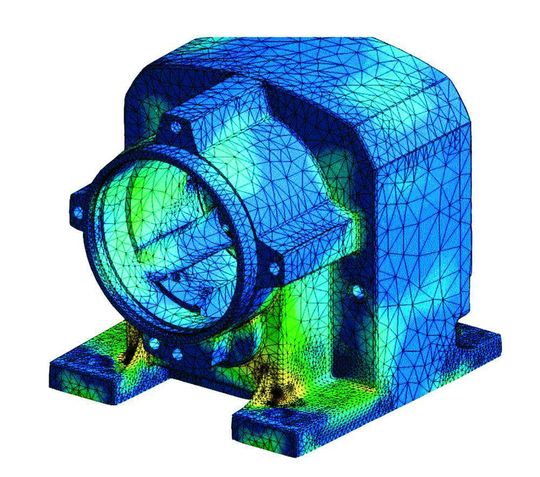

Bestimmung der Wanddicke mit Hilfe der FEM

Das Produkt wurde in der Entwicklungsphase ständig überprüft und verbessert. Unter anderem wurde in der Entwicklungsphase mit Hilfe der Finite-Elemente-Methode berechnet, wie und wo die Wanddicken – unter Beibehaltung der notwendigen Festigkeit – reduziert werden können. So konnte die Materialmenge entsprechend minimiert werden. Andererseits wurde anhand von Simulationen die Belastbarkeit und Formgebung optimiert.

Nord ist bekannt für eine hohe Fertigungstiefe. Dies ist Teil der Unternehmens-Philosophie, die dem Kunden ein gewisses Maß an Sicherheit geben soll. So gibt es keine Schnittstellen, alles kommt aus einer Hand. Alle Bauteile wie die Zahnräder werden selbst gefertigt. Die Montage und die Bearbeitung der Getriebe erfolgt in eigenen Werken.

Die Gussteile sowie Norm- und DIN-Teile werden zugekauft. Die Kaufteile werden geprüft, Gussgehäuse vermessen und auf Dichtigkeit geprüft und im Werk auf die Montage vorbereitet. Anschlussmaße wie Fußhöhe, Wellendurchmesser und Flansche sind kompatibel mit dem in der Industrie verwendeten Standard.

Entlüftungen sorgen für drucklosen Betrieb

Alle Getriebe, die das Werk verlassen, werden einer Dichtigkeitsprüfung unterzogen. Besonders bei der Dichtigkeit wird ein hohes Niveau angestrebt, denn die Druckverhältnisse im Getriebe beeinflussen unter anderem die Lebensdauer der Dichtungen. Ist kein Überdruck im Getriebe vorhanden, erhöht sich die Lebensdauer der Dichtungen. Deshalb sind für alle Größen und Einbaulagen Entlüftungen vorgesehen.

Somit arbeiten die Getriebe drucklos. Der gesamte Entwicklungsprozess wurde von Mitarbeitern aus den Bereichen Entwicklung, Konstruktion und Service begleitet, um mögliche Fehlerquellen erst gar nicht aufkommen zu lassen.

Nord bietet außer Produktkatalogen auch das elektronische Programm Elcat an, mit dem jeder Kunde seinen individuellen Antrieb zusammenstellen und bestellen kann. Mit der Nordcad-Software können von allen Varianten Maßbilder, zweidimensionale Umrisszeichnungen sowie 3D-Modelle in Form von CAD-Dateien erzeugt werden, um damit die eigene Konstruktion zu beschleunigen.

Diese Werkzeuge sollen natürlich nicht die persönliche Kommunikation zwischen Anbieter und Kunden ersetzen, sondern als Ergänzung dienen.

Jörg Niermann ist Marketingleiter bei Getriebebau Nord GmbH & Co. KG in 22934 Bargteheide.
