PVM Mikrotechnik Sechsachsige Präzisionsbearbeitung von Mikrowerkstücken

Nach sechs Jahren Entwicklungsarbeit wurde ein neuartiges sechsachsiges CNC-Bearbeitungszentrum für die Fertigung von Mikroteilen fertiggestellt. Anders als herkömmliche Bearbeitungszentren belegt die Maschine eine Grundfläche von gerade mal etwa 650 mm x 500 mm.

Anbieter zum Thema

Schages GmbH & Co.KG

Renishaw GmbH

trivid GmbH

Zunächst war da die Idee, eine moderne, computergesteuerte Präzisionsfräsmaschine zu entwickeln, die für die Produktion von frästechnischen Kleinteilen eben nicht auf die am Markt bereits vorhandenen großvolumigen Produktionsanlagen zurückgreifen muss. Eine neue, bis ins Detail durchdachte Maschine sollte den aktuellen Trends und Anforderungen der Mikrotechnologie entsprechen, die unter anderem in Bereichen wie Mikrooptik, Mikrofluidik, Mikroakustik, Mikromontage, Mikroventilen oder Mikropumpen zum Einsatz kommen. Und dies mit einem Bearbeitungszentrum, das nur einen Bruchteil des Raumes großer, am Markt bereits vorhandener Angebote beansprucht und andererseits alle Segmente der Präzisions- und Mikrozerspanung für eine Vielzahl von Materialien und Werkstoffen abdeckt.

Alle Parameter des Bearbeitungszentrums konsequent miniaturisiert

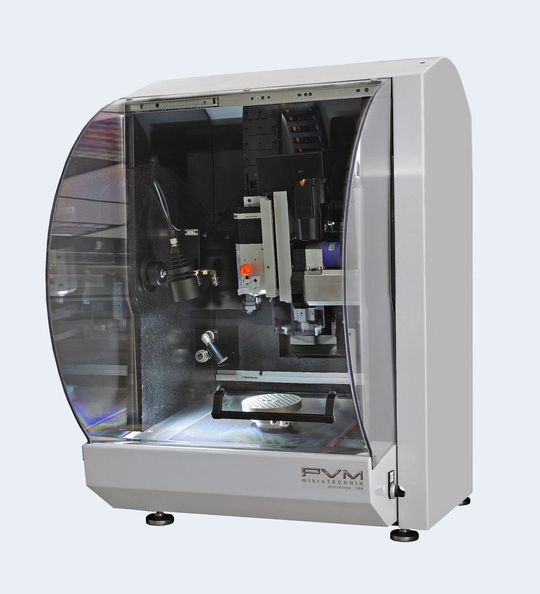

Das Ergebnis jahrlanger Entwicklungsarbeit der PVM Mikrotechnik GmbH mit Unterstützung des VDMA-Fachverbandes Micro Technology ist das Mikro-CNC-Sechs-Achs-Bearbeitungszentrum, das kürzlich der Öffentlichkeit vorgestellt wurde. Die auch gern als „kleinstes Bearbeitungszentrum der Welt“ bezeichnete Maschine basiert auf einer konsequenten Miniaturisierung aller Maschinenparameter und erobert sich damit ein wichtiges Alleinstellungsmerkmal am expandierenden Markt der Mikrotechnik (Bilder 1 und 2 – siehe Bildergalerie).

Das neuartige sechsachsige Bearbeitungszentrum kann auf kleinstem Raum für industrielle Fertigungen eingesetzt werden. Anders als herkömmliche Anlagen dieser Art, die ein großes Raumvolumen voraussetzen, gibt sich das neue Bearbeitungszentrum mit einer Grundfläche von gerade mal etwa 650 mm x 500 mm zufrieden.

Sehr steifes Gestell macht Bearbeitungszentrum hochpräzise

Einen Mitgaranten für Hochpräzision stellt trotz extremer Gewichtsersparnis das patentierte, einteilig unter Verwendung von Quarziten und Graniten gegossene Mineralgussgestell dar. Daraus resultiert eine extreme Maschinensteifigkeit, die in Verbindung mit sehr geringen Massenbewegungen wesentlich zum Erfolg der gelungenen Konstruktion des Mikrobearbeitungszentrums beigetragen hat.

Das Mikro-CNC-Sechs-Achs-Bearbeitungszentrum bringt ohne Nebenaggregate gerade mal 190 kg auf die Waage, während herkömmliche Maschinen von Mitbewerbern leicht etwa 2 t wiegen. Außerdem sind beim Mikrobearbeitungszentrum als wesentliches Alleinstellungsmerkmal alle Nebenaggregate ins Gehäuse integriert. Damit können sich Anwender über ein Größtmaß an Flexibilität bei der Aufstellung in den eigenen Produktionshallen freuen.
