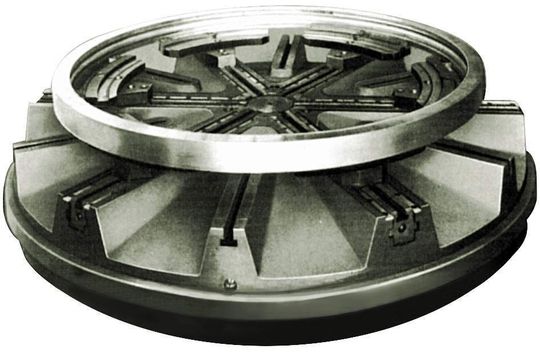

Soll auf einem schon gedrehten Werkstückdurchmesser gespannt werden, dann bieten sich weit umfassende starre Aufsatzbacken an (Bild 6). Der eingedrehte Spanndurchmesser stützt das Werkstück ringsum ab, so dass es sich auch unter hohen Spannkräften nicht verformen kann.

Solche Aufsatzbacken werden von verschiedenen Spannzeugspezialisten angeboten. Es sind Sonderausführungen, die nach den Werkstückzeichnungen optimal ausgelegt und gefertigt werden.

Spannbacken in Sonderanfertigung können sich lohnen

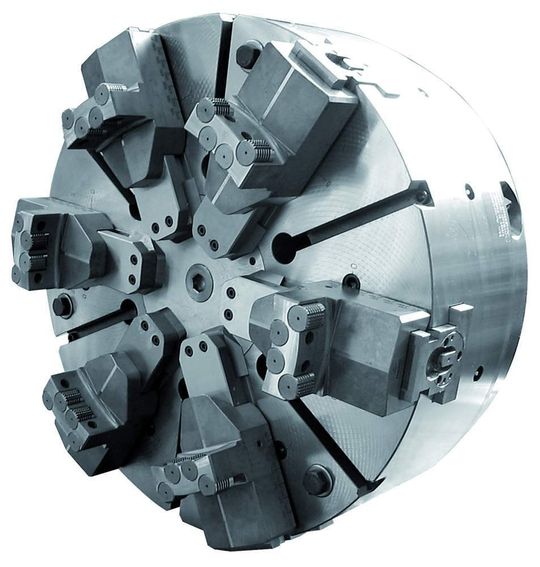

Für die Großserienfertigung von gleichen oder ähnlichen Teilen kann sich ein Sonderspannzeug lohnen. Vor allem für dünnwandige Ringe haben sich kraftbetätigte Hebelausgleichsfutter mit sechs oder mit zwölf Backen in Größen von 400 bis zu 4000 mm Durchmesser bewährt (Bild 7).

Sie besitzen einen Spannhub- und Spannkraftausgleich zwischen den einzelnen Backen, so dass auch Teile mit Kreisformfehlern sicher und weitgehend verzugsfrei gespannt werden können. Daneben lassen sie sich, wahlweise manuell oder automatisch, auf eine rein zentrische Spannweise umstellen.

Spannung der Fingerfutter wirkt axial gegen Auflagen

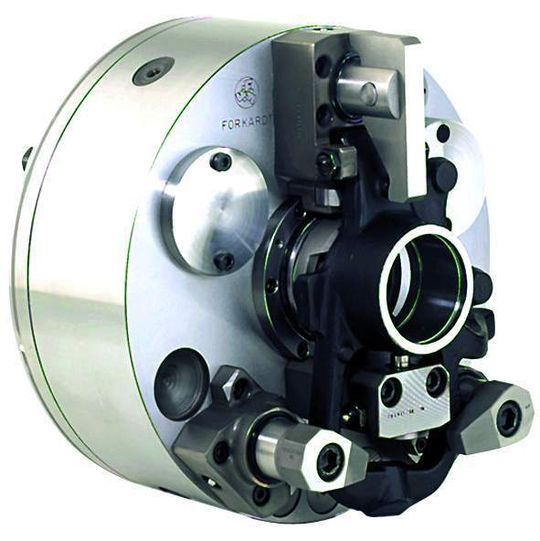

Für extrem verformungsanfällige und unregelmäßig geformte Teile werden häufig Fingerfutter eingesetzt. Dort erfolgt die Spannung nicht radial, sondern durch axial wirkende Spannfinger gegen definierte Zentrier- und Auflagepunkte (Bild 8). Radiale Werkstückverformungen werden dabei weitgehend vermieden.

Auch die Kombination aus voreilenden Zentrierbacken mit geringer Spannkraft und einer kräftigen Axialspannung wird bei Fingerfuttern ausgeführt. Daneben gibt es eine nahezu unübersehbare Vielfalt von Sonderfuttern nicht nur für ringförmige Teile, sondern auch für die verschiedensten kompliziert geformten Werkstücke.

Solche Spannzeuge werden überwiegend für bestimmte Werkstückformen ausgelegt und von spezialisierten Spanntechnik-Unternehmen im Kundenauftrag konstruiert und gefertigt. Natürlich sind sie teurer als in Serie gefertigte Standard-Spannzeuge, aber sie können die Fertigungsqualität und die Produktivität ganz erheblich steigern und sie amortisieren sich dadurch vielfach in relativ kurzer Zeit. Eine Anfrage bei einem erfahrenen Spanntechnik-Spezialisten kann sich lohnen.

Antonio Basile ist Geschäftsführer der Antonio Basile GmbH in 74226 Nordheim.
