Simpatec Spritzgussbauteile schneller und einfacher konstruieren

Mit der Simulation des Formfüllprozesses können bereits zu Beginn der Produktentwicklung Daten zum Kühlverhalten oder auch zum Verzug berücksichtigt werden. In Kombination mit der Siemens-PLM-Software lassen sich damit Kunststoffspritzguss-Bauteile einfacher und schneller konstruieren und herstellen.

Anbieter zum Thema

Klinkhammer Intralogistics GmbH

CADFEM Germany GmbH

trivid GmbH

SimpaTec Simulation & Technology Consulting GmbH

Moderne Softwaretools für die Spritzgussverarbeitung sind aus dem heutigen Arbeitsumfeld eines Konstrukteurs und Bauteilentwicklers nicht mehr wegzudenken. Ihr großer Einfluss auf das Produktentwicklungs- und Kostenmanagement ist unumstritten. Mit NX Easy-Fill Analysis und E-Design-Sync gelingt die vollständige Integration von Moldex 3D, der Softwarelösung für die Auslegung und Optimierung des Spritzgießprozesses, in die neueste Version der NX-8.5-Arbeitsumgebung. Dies ist ein weiterer wichtiger Schritt in Richtung vollständige Abbildung der Prozesskette.

Füllsimulation für Spritzgussbauteile in der NX-Umgebung

So können nun Material- und Bauteileigenschaften direkt in der gewohnten CAD-Arbeitsumgebung der Konstrukteure analysiert und verifiziert werden. Reale dreidimensionale Ergebnisse aus der Analyse des Füll-, Nachdruck- oder Kühlverhaltens, optional auch des Verzuges, der Faserorientierung oder der Einlegeteile, stehen damit bereits zu Beginn der Produktentwicklung zur Verfügung. Auf diese Weise wird das Produktdesign hinsichtlich wirtschaftlicher und umwelt- oder fertigungstechnischer Aspekte bewertbar. Etwaige Auswirkungen der Änderungen können analysiert und letztlich das fertige Bauteil optimal konstruiert werden.

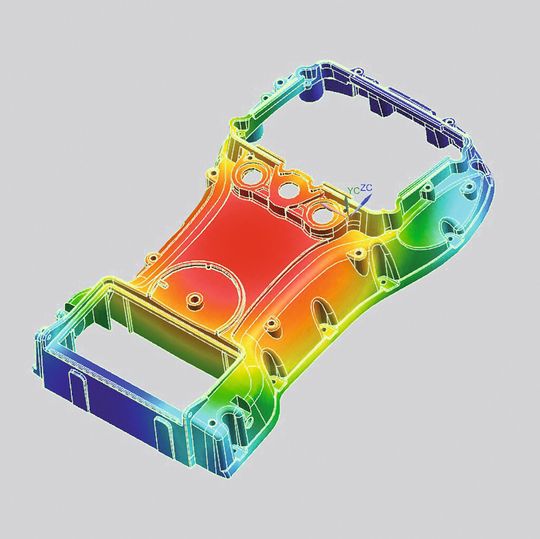

NX Easy-Fill Analysis ermöglicht die professionelle Simulation des Formfüllprozesses mit dem Ziel, die Konstruktion, die Entwicklung und den Herstellprozess von Bauteilen für die Anwender von NX noch stärker zu vereinfachen und zu beschleunigen. Die Kombination der Siemens-PLM-Software und der Moldex-3D-Technik bietet alle notwendigen Funktionalitäten, die Konstrukteure benötigen, um Füllanalysen eines Kunststoffspritzguss-Bauteils innerhalb der gewohnten NX-Umgebung durchzuführen. Bereits in einem sehr frühen Stadium des Produktentwicklungszyklus können damit mögliche Fabrikationsfehler sowie Machbarkeitsanalysen des ausgewählten Bauteildesigns durchgeführt werden. Wenige Klicks sind nötig und die Analyse kann starten.
