Arno Werkzeuge Stechdrehsystem für radiales Einstechen beim Längs- und Kopierdrehen optimiert

| Redakteur: Jürgen Schreier

Die EMO Milano (Halle 10, Stand B03) läutet bei Arno Werkzeuge eine neue Ära im Bereich Stechen ein: Ab sofort bietet das Unternehmen ein neues Stechdrehsystem speziell für radiales Einstechen an.

Firmen zum Thema

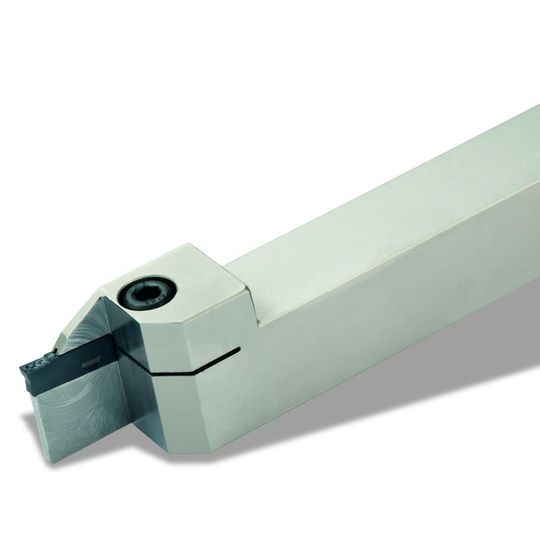

Arno Werkzeuge präsentiert auf der diesjährigen EMO in Mailand das neue SE-Stechdrehsystem mit Innenkühlung zum Einstechen, Längs- und Kopierdrehen ab 2 mm Einstechbreite.
Arno Werkzeuge präsentiert auf der diesjährigen EMO in Mailand das neue SE-Stechdrehsystem mit Innenkühlung zum Einstechen, Längs- und Kopierdrehen ab 2 mm Einstechbreite.
(Bild: Arno)

Sowohl Eck-Nutfräsen als auch HFC-Fräsen erledigt das neue FEA-Frässystem vorn Arno Werkzeuge prozesssicher und zuverlässig. Die Aufsteck-, Schaft- und Einschraubfräser im Durchmesserbereich von 16 – 80 mm können ohne weitere Modifikationen, allein durch das Austauschen der Wendeschneidplatten, für zwei unterschiedliche Bearbeitungsmöglichkeiten genutzt werden. Die gedrallte Helix-Schneide der Wendeschneidplatte ermöglicht ausgeprägt weiches Ein- und Austreten in den Werkstoff. Zusätzlich sorgt die extrem positive Einbaulage der Wendeschneidplatten für eine hohe Laufruhe und Schnittigkeit.

Der Fräser erreicht bei Praxistests sehr gute Oberflächengüten und Planflächen. Speziell FEM (Finite-Elemente-Methode) analysiert, ist der Spanraum entsprechend optimiert. Eine effektive 90° Schulter, mit Spantiefen bis zu 8 mm erreichen die im Startprogramm enthaltenen Eckfräsplatten mit einem Eckenradius von 0,8 mm. Fünf Geometrien mit vier PVD-Beschichtungen und unterschiedlichen Schneidkantenausführungen für alle wesentlichen Werkstoffe stehen dem Anwender zur Auswahl.

Bildergalerie

In der Schlichtbearbeitung des HFC-Fräsens kann mit Vc 250m/min und Vorschüben von bis zu Fz 1mm gearbeitet werden.

Alle Werkzeugkörper sind vernickelt. Das neue Frässystem bietet höchste Sicherheit in Verbindung mit maximalen Drehzahlen und Spanvolumen. Ein universelles System für viele Werkstoffe und Bearbeitungsmöglichkeiten.

Hydro-Dehn für starken Halt und neue Hartmetallsorten

Drei neue Sorten erweitern das bewährte Shark-Cut -Programm zum Drehen und Bohren. Die Hochleistungssorten AP2225 und AP2235 sowie die Universalsorte AM4130 sind äußerst stabil, hoch wärmebeständig und leiten den Span optimal ab.

Ebenfalls erweitert wurde das Arno-Mini-System AMS, das seit Kurzem einen Klemmhalter mit Hydro-Dehnspannung zur Auswahl hat. Ohne Drehmomentschlüssel wird der Schneideinsatz unkompliziert, aber stabil positioniert. Die aktive Dämpfung durch hydromechanische Spannung erhöht die Standzeit über 30 %. Schneideinsätze zum Zentrum-Fasen, zur Gewinde Teilprofilierung von 55° oder DIN-ISO 228 Vollprofilierung sind ebenfalls im ständig wachsenden System zu sehen.
