Elektromotor Synchron-Reluktanzmotor BSR mit höherer Leistung und Effizienz

Redakteur: Stefanie Michel

Bei gleicher Statorlänge wie die 4-polige IE2-Standardmotorreihe erreicht die neue Reihe der Synchron-Reluktanzmotoren BSR von Bonfiglioli die Effizienzklasse IE4. Oder alternativ auf der Grundlage der Effizienzklasse IE2 bei gleichem Motorvolumen die doppelte Leistung.

Firma zum Thema

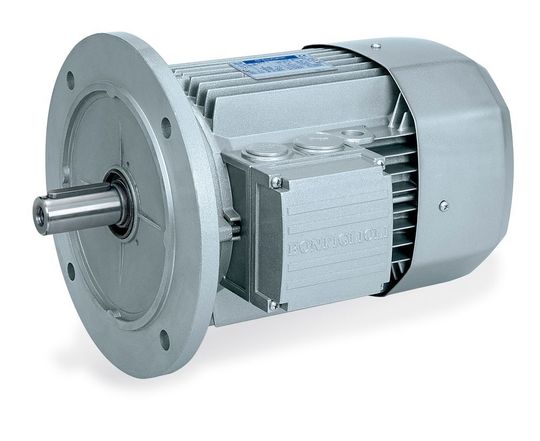

Die neue Baureihe BSR der Synchron-Reluktanzmotoren von Bonfiglioli ist in sechs Baugrößen von IEC71 bis IEC132 und in Leistungsgrößen von 0,37 bis 18,5 kW erhältlich.
Die neue Baureihe BSR der Synchron-Reluktanzmotoren von Bonfiglioli ist in sechs Baugrößen von IEC71 bis IEC132 und in Leistungsgrößen von 0,37 bis 18,5 kW erhältlich.
(Bild: Bonfiglioli)

Bonfiglioli bietet damit auch zwei Packages aus Motor und Umrichter an:

  • Ein „High Efficiency“-Paket auf IE4-Standard und
  • ein „High-Power-Density“-Paket mit voller Dynamik und hochpräziser Geschwindigkeit.

Die Kosten des Antriebssystems mit Motor, Getriebe und Umrichter sind laut Hersteller kaum höher als vergleichbare Standard-Induktionslösungen.

Die Synchron-Reluktanzmotoren sind in sechs Baugrößen von IEC71 bis IEC132 und in Leistungsgrößen von 0,37 bis 18,5 kW erhältlich. Das „High Efficiency“-Paket auf IE4-Standard soll schnell eine Bestandsmaschine in Bezug auf Effizienzerhöhung ertüchtigen: Bei gleicher Baugröße ermögliche der neue Motor in Verbindung mit optimierter Antriebssoftware den hohen Effizienzgewinn, der sich umgehend in geringeren Betriebskosten auszahle.

Mit Synchron-Reluktanzmotoren Platz sparen

Große Vorteile für notwendigen Bauraum ergeben sich beim „High-Power-Density“-Paket in Verbindung mit dem umfangreichen Getriebeprogramm von Bonfiglioli: Bei gleicher Ausgangsleistung benötigen die neuen Synchron-Reluktanzmotoren BSR weniger Platz. Der Antrieb baut kürzer und inklusive Klemmenkasten auch nicht mehr so hoch – je nach Anwendung kann der Vorteil bis zu zwei Baugrößen ausmachen.

Daraus ergeben sich mehr geometrische Freiheiten für den Maschinenkonstrukteur. Die neue Vektorsteuerung (FOC Field Oriented Control) der Frequenzumrichtern Active Cube von Bonfiglioli, ermöglicht laut Hersteller eine hochpräzise und dynamische Drehzahl- und Drehmomentregelung speziell für Anwendungen, die variable Lasten und Trägheit erfordern. Bonfiglioli’s Synchron-Reluktanzmotoren haben keine Wicklungen und keine Magnete und deshalb haben sie im Vergleich zu Standardmotoren keinen induzierten Strom sowie geringere Rotorverluste. Dies resultiert wiederum in einer geringeren Wärmeableitung der Maschine, einer längeren Lebensdauer sowie einer höheren Zuverlässigkeit.

Das Antriebssystem aus Synchron-Reluktanz-Getriebemotor mit Frequenzumrichter Active Cube findet seine Anwendung beispielsweise in Pumpen, Lüftern, Mischern und Dosierern.

(ID:45115576)
