Dreh-Fräs-Bearbeitung

Werkzeugrevolver mit Synchronmotor bleibt nicht nur cooler

| Redakteur: Peter Königsreuther

Das Sauter-System für Werkzeugrevolver verfügt über einen innovativen Synchronmotor, der Drehmomente bis 85 Nm aufbaut und außerdem auf sehr hohe Drehzahlen kommt. Er könne nonstop produzieren und benötige keine Ruhephasen. Und das sei noch nicht alles.

Firma zum Thema

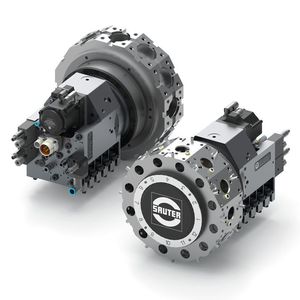

Sauter hat die Directdrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx jetzt speziell für den Einsatz in Dreh-Fräs-Zentren entwickelt. Sie sollen die Rüstzeiten im Vergleich zu Systemen mit Getriebe halbieren und sicherer vor Überhitzung sein.
Sauter hat die Directdrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx jetzt speziell für den Einsatz in Dreh-Fräs-Zentren entwickelt. Sie sollen die Rüstzeiten im Vergleich zu Systemen mit Getriebe halbieren und sicherer vor Überhitzung sein.
(Bild: Sauter)

Sauter hat die Directdrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx, wie es heißt, speziell für den Einsatz in Dreh-Fräs-Zentren entwickelt. Sie seien kompakt und gleichzeitig leistungsstark. Im Gegensatz zu Werkzeugrevolvern mit Getriebeantrieb ist eine Überhitzung ausgeschlossen, betont der Hersteller. Abkühlpausen sind damit folglich passé. Der Anwender minimiere so die Anzahl der Prozessschritte und reduziere seine bisherigen Rüstzeiten um rund 50 %.

Bildergalerie

Alles fußt auf einer patentierten Endlagenabfrage

Sauters Directdrive-Werkzeugrevolver arbeiten nicht nur länger als Werkzeugrevolver mit Getriebe, sie nutzen ihre Zeit auch besser, heißt es. Der Synchronmotor in der Werkzeugscheibe treibt das Tooling an und erreicht Drehzahlen bis zu 12.000 min-1. Matthias Beck, Leiter Konstruktion Werkzeugträgersysteme bei Sauter, erklärt: „Mit unserem neuen Directdrive-Werkzeugrevolver sind Drehmomente bis 85 Nm möglich. Anwender maximieren so ihr Zeitspanvolumen und dezimieren ihre Werkstückzeiten.“ Möglich werde das auch aufgrund eines hochpräzisen Verriegelungssystems, denn dessen Schlüsselelement ist eine patentierte Endlagenabfrage. Und so geht das: Ein Schwenkmotor bringt die Werkzeugscheibe in Position. Dann verriegelt eine dreiteilige Hirth-Verzahnung die Werkzeugscheibe mikrometergenau, sodass der Kolben und die Schiebekupplung optimal positioniert sind. So werde die Prozessstabilität maximiert und die Maschine erreiche diese enormen Drehmomente.

Revolver und Tooling sind in Harmonie

Sauter liefert sowohl den Werkzeugrevolver als auch das Tooling aus einer Hand, heißt es. Die Anwender profitierten durch das Komplettangebot von einer verlässlichen Qualität, weil alle Komponenten perfekt aufeinander abgestimmt seien. Wegen ihres modularen Aufbaus sind die Directdrive-Werkzeugrevolver der Baureihe 0.5.437.3/4xx sowohl mit BMT- als auch mit VDI-Schnittstellen kompatibel, so Sauter.
