Netzartige Druckplatte optimiert den FDM-3D-Druck

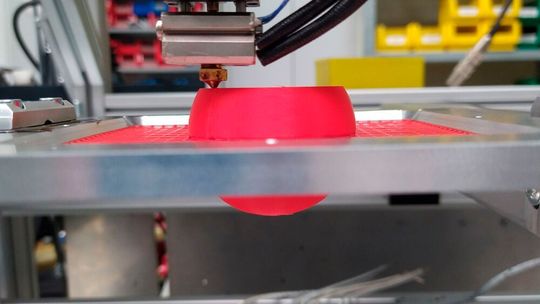

Die webrahmenartige Netzstruktur lässt das zu druckende Bauteil besser haften. Durch die Möglichkeit, die komplette Bauplattform umzudrehen, kann das Bauteil auch von beiden Seiten „wachsen“. (Bild: HS Darmstadt)
Die webrahmenartige Netzstruktur lässt das zu druckende Bauteil besser haften. Durch die Möglichkeit, die komplette Bauplattform umzudrehen, kann das Bauteil auch von beiden Seiten „wachsen“.
(Bild: HS Darmstadt)

Bislang wird beim extrusionsbasierten 3D-Druck Kunststoff auf beheizte Metallplatten aufgetragen und lagenweise in Form gebracht. Oft löst sich das Material vom Druckbett und die Produktion muss abgebrochen werden. Das Start-up „FLIPoQ“ der Hochschule Darmstadt hat jetzt eine neuartige Druckunterlage entwickelt, die den extrusionsbasierten 3D-Druck-Prozess optimiert. Aufgrund ihrer Webrahmen-Netzstruktur kann das 3D-gedruckte Bauteil besser auf der Bauplattform haften. Dabei wird das Netz der stützenden Unterlage aus demselben Material hergestellt wie das zu fertigende Bauteil.

Der Fertigungsprozess verläuft so: Die netzartige Druckunterlage wird als Erstes bauteilindividuell per FDM-Druck erzeugt. Der Kunststoff wird dabei exakt in den Aussparungen abgelegt, die in der Druckplatte vorhanden sind und spannt sich selbst. Diese Netzspannung durch Schwindung ist ein wichtiger Effekt um freitragend fertigen zu können. Dann erfolgt der extrusionsbasierte additive Aufbau des Bauteils direkt auf der Netzstruktur. Durch die Möglichkeit, die komplette Bauplattform umzudrehen, kann das Bauteil auch von beiden Seiten „wachsen“. Bei durchdachter Anordnung der Unterlage in Bezug auf die Geometrie des Bauteils können so Überhänge vermieden werden. Das bedeutet weniger Stützmaterial für die Produktion. Das Netz kann zum Schluss je nach Struktur und Anzahl der Berührungspunkte händisch durch ziehen abgetrennt werden. Bei stärkeren Netzstrukturen ist ein Seitenschneider oder Cuttermesser nötig.
