Zerspanen

Aussteuerwerkzeuge zur komplexen Bearbeitung in einer Aufspannung

| Autor / Redakteur: Peter Hedrich / Rüdiger Kroh

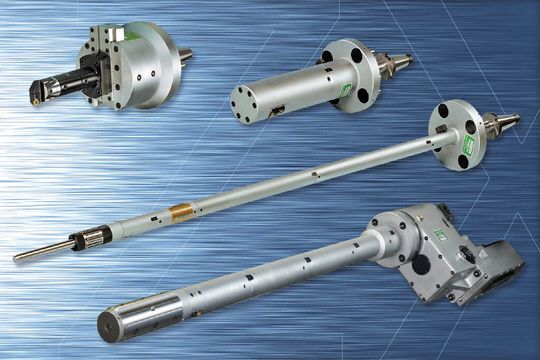

Bild 1: Die Aussteuerwerkzeuge sind eine leistungsfähige Lösung in Bezug auf Produktivität, Flexibilität und Genauigkeit bei der Bearbeitung von großen Teilen, die mehrere Bearbeitungsoperationen erfordern. (Bild: Kempf)
Bildergalerie: 2 Bilder
Bild 1: Die Aussteuerwerkzeuge sind eine leistungsfähige Lösung in Bezug auf Produktivität, Flexibilität und Genauigkeit bei der Bearbeitung von großen Teilen, die mehrere Bearbeitungsoperationen erfordern. (Bild: Kempf)

Große und schwere Bauteile wirtschaftlich mit hoher Genauigkeit zu bearbeiten, ist eine schwierige Aufgabe. Mit einem modularen Werkzeugsystem aus Planschieberköpfen, Bohrstangen und Auskammerwerkzeugen lassen sich mehrere Arbeitsgänge in einer Aufspannung erledigen. Das erhöht die Produktivität um bis zu 500 %.

Selbst Zerspanprofis sind beim Betrachten der Demo-Videos des ZX-Werkzeugsystems für die Ausdreh-, Plan-, Fas- und Konturenbearbeitung beeindruckt. Denn nicht nur die Dimensionen der großen Bauteile, etwa für die Windkraft- und Erdölförderindustrie, für den Schiffsbau oder für die Luft- und Raumfahrt, sind nicht alltäglich, sondern auch die Vielseitigkeit, das Bearbeitungstempo und die Genauigkeit. Außerdem erweitern die Aussteuerwerkzeuge des ZX-Systems das Anwendungsspektrum klassischer Bohrwerke mit CNC-Pinole. Ein Upgrade auf ZX-Werkzeuge ermöglicht komplexe Bearbeitungen, wie sie bislang auf Bohrwerken nicht möglich waren.

Durch modulare Bauweise lässt sich der Gehäuseschaft anpassen

Modulare ZX-Aussteuerbohrstangen für den Einsatz auf CNC-Maschinen können je nach Anwendungsbereich aus einer standardisierten Produktpalette ausgewählt werden und sind nach Durchmesser und Länge abgestuft. Durch die modulare Bauweise lässt sich der Gehäuseschaft beliebig kürzen oder verlängern sowie mit Führungspiloten und Dämpfereinheiten ausstatten, um bei extremen Bohrungstiefen die bestmögliche Stabilität und damit Genauigkeit des Werkzeugs zu ermöglichen. Die Stabilität des Werkzeugs ohne störende Vibrationen und Schwingungen ist gerade bei langen, tiefen Bohrungen wesentlich für die Qualität des Bauteils.

Ein Beispiel ist das Einstechen, Konturen oder Auskammern sogenannter Bottle-Borings. Solch schwierig zu fertigende Sonderbauteile sind das Einsatzgebiet modifizierter ZX-MBT-Bohrstangen. Sie weisen überproportionale Längen auf und werden mit Führungspiloten zum Abstützen in der vorgefertigten Führungsbohrung ausgestattet. Der Pilot kann, je nach Zugangsmöglichkeit des Werkstücks, am Werkzeug oder separat am anderen Ende der Bohrung im Werkstück montiert werden.

Auskammerwerkzeuge erledigen mehrere Applikationen in einem Arbeitsgang

ZX-Auskammerwerkzeuge sind in der Lage, mehrere Applikationen in einem Arbeitsgang zu erledigen, wofür sonst mehrere Werkzeuge notwendig waren. Auf diese Weise lassen sich die Werkzeugkosten senken und Bearbeitungszeiten reduzieren. Das ergibt eine wirtschaftliche Fertigung.
