Drehteilefertigung

Drehteilefertigung für die Luftfahrttechnik

| Autor / Redakteur: Matthias Schmid / Victoria Sonnenberg

Große Herausforderungen für die Zerspanung: Vor dem Hintergrund schwer zu zerspanender Werkstoffe stimmte die Leipold Gruppe ihre Prozesse auf die Anforderungen der Drehteile ab, um eine hohe Prozessstabilität zu erreichen.
Bildergalerie: 10 Bilder

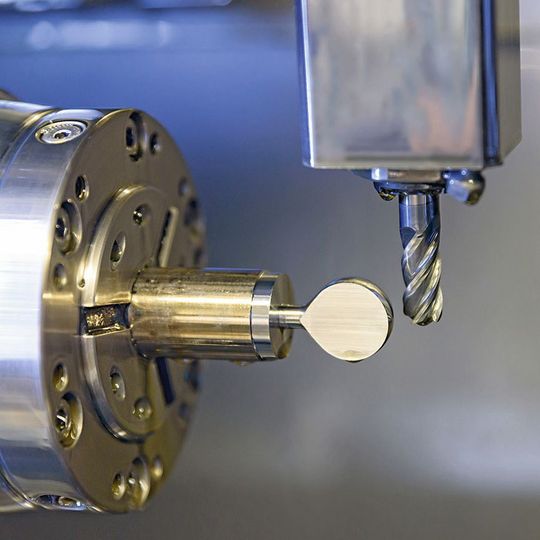

Große Herausforderungen für die Zerspanung: Vor dem Hintergrund schwer zu zerspanender Werkstoffe stimmte die Leipold Gruppe ihre Prozesse auf die Anforderungen der Drehteile ab, um eine hohe Prozessstabilität zu erreichen. (Bild: Leipold Gruppe)

Die Luftfahrt stellt hohe Anforderungen an die Drehteilefertigung. Widerstandsfähig, korrosionsbeständig und leicht zugleich müssen sie sein.

Für Drehteile in der Luftfahrttechnik gelten besondere Ansprüche: Hohe Zug- und Druckfestigkeit gegen extreme äußere Einflüsse sind maßgeblich für ihre nachhaltige Beschaffenheit, ebenso eine hohe Korrosionsbeständigkeit. Gleichzeitig müssen die Bauteile, die teilweise an elementaren Verbindungsstellen am Flugkörper zum Einsatz kommen, den Grundsätzen des Leichtbaus folgen. Gewöhnliche Werkstoffe kommen daher nicht infrage. Doch die Bearbeitung alternativer Materialien wie hochlegierte Stähle, Titan oder Aluminium stellt hohe Anforderungen an die Zerspantechnik. In diesem Spannungsfeld bewegte sich die GMT GmbH seit Gründung ihrer Luftfahrtsparte. Als Experte im Bereich der Schwingungstechnologie bekannt, übertrug der Hersteller mit Sitz im badischen Bühl 2007 sein Know-how auf eine neue Branche.

Neben Schwingungsdämpfern und Dichtungen etablierte der Zulieferer Zugdruckstangen, sogenannte Tie-Rods. Weil die Zerspanung nicht zu den Kernkompetenzen des Luftfahrtzulieferers zählt, setzte er bei der spanenden Fertigung von Beginn an auf externe Anbieter. Diese waren vor allem in der Lage, kleine Stückzahlen zu liefern. Doch das rasante Wachstum – 2009 bereits bei 2,5 Mio. Euro verzehnfachte sich der Umsatz im Bereich der Luftfahrt bis heute – erforderte eine Aufstockung der externen Teileproduktion; der Zulieferer richtete die nötige Drehteilefertigung neu aus.

Branchenfremde Ansätze nutzen: Vorbild Luftfahrt

Branchenfremde Ansätze nutzen: Vorbild Luftfahrt

23.05.17 - Um die Verfügbarkeit der eigenen Produktionsanlagen zu erhöhen, lohnt der Blick über den Tellerrand: Ein asiatischer Chiphersteller profitiert nun vom Know-how der Luftfahrtbranche und halbiert damit die Wartungszeiten seiner Maschinen. lesen

In der Entwicklungsphase eines Teils innerhalb eines neuen Airbus-Projekts sondierte GMT den Zuliefermarkt für die relevanten Teile bis 50 mm Durchmesser beim Ausgangsmaterial. Mit der Leipold-Gruppe fand der Zulieferer abseits der bekannten Luftfahrtteilehersteller einen potenten Produzenten – und sogar mehr, wie Siegfried Oser, Einkaufsleiter im Bereich Luftfahrt bei GMT, betont: „Die Leipold-Gruppe war zwar völlig neu in der Branche, aber die Entscheidung für unsere gemeinsame Partnerschaft war dafür vorausschauend. Leipold verfügte von Beginn an über die grundsätzlichen technologischen Fähigkeiten. Die vorgefundenen organisatorischen Strukturen waren und sind denen der bisherigen Lieferanten sogar überlegen.“ Der Hersteller stehe für eine hohe Prozesssicherheit und Produktionsflexibilität sowohl bei kleinen als auch großen Stückzahlen in der Serienfertigung.

Marktsondierung mit klarem Anforderungsprofil

GMT verfolgte bei seiner Suche ein klares Anforderungsprofil: Fertig verbaubare Teile sollte der neue Anbieter produzieren. Keinerlei Nachbearbeitung oder weitere Qualitätskontrollen sollten nötig sein. Zudem musste der Hersteller in der Lage sein, sowohl die bis dato bei GMT gängigen kleineren als auch durch das Wachstum bedingte größere Stückzahlen herzustellen, sowie eine hohe Prozesssicherheit bei äußerst geringen Toleranzen zu gewährleisten. Insbesondere daran scheiterte es vielfach. Nicht aber bei der Leipold-Gruppe: Die neue Partnerschaft zwischen GMT und dem Hersteller nahm deutlich an Fahrt auf, als 2014 das erste Teil für ein Projekt bei Airbus in Serie ging. Zuvor hatte Leipold bereits einige Testmuster erfolgreich an GMT geliefert. Seitdem entwickelte sich das Luftfahrtportfolio signifikant weiter. Aus einem ersten Auftrag erwuchs bei Leipold eine ganze Produktfamilie an Luftfahrtteilen. Dazu zählen Verbindungselemente wie Gabeln, Augen, Buchsen und Hülsen. Die Teile werden in den Tie-Rods verbaut. Diese wiederum kommen als verbindende Elemente an wichtigen Schnittstellen im Flugzeug zum Einsatz – zum Beispiel an den Aufhängungen von Wassertanks und Gepäckablagen, in Aufzugverstrebungen, aber ebenso in hochsensiblen Bereichen wie den Klappenöffnungen für den Fahrwerkschacht oder an Interior-Elementen, die auch mit der Flugzeughülle (Chassis) verbunden sind.

Leipold fertigt diese je nach Anforderungsgebiet aus verschiedenen Werkstoffen – schwerpunktmäßig nichtrostende Stähle, aber auch leichtes Titan und Aluminium. Alle Werkstoffe fanden sich unter den Vorgaben seitens GMT. Vor diesem Hintergrund passte Leipold seine Prozesse auf die Bedürfnisse der Luftfahrtteilezerspanung an. Mit dem neuen Doppelspindler Sprint 50 3T von DMG Mori investierte der Hersteller für die Gründung des Geschäftsbereichs Luftfahrt in eine neue Maschine. Parallel stimmte Leipold die spanenden Prozesse auf die Anforderungen der Drehteile ab. Die Herausforderung bei Aluminium beispielsweise war, das Teil in dem langspanenden Prozess von der großen Menge an Späne zu reinigen. Nur 30 % des Ausgangsmaterials bleiben beim fertigen Teil übrig. So entschied sich der Hersteller dazu, innengekühlte Halter einzusetzen, um beim Werkstoff Aluminium die Temperaturen zu reduzieren und die Standzeiten der Werkzeuge insgesamt zu verlängern. Auch die extrem schwer zu zerspanenden Werkstoffe Titan und andere hochlegierte Stähle stellten die Werkzeuge vor große Herausforderungen.

Prozesse auf Anforderungen anpassen und optimieren

Darüber hinaus konstruierte Leipold im eigenen Betrieb Sonderwerkzeuge und Sondermaschinenelemente, um die Drehteile sicher durch die Maschine zu steuern. Der Hersteller entwickelte einen neuen Standard für die eigenen Prozessabläufe für die Luftfahrtteile. Dem Unternehmen gelang es dabei zum Beispiel, den hohen Verschleiß der kostenintensiven Gewinderolle zurückzufahren. Gleichzeitig schaffte es Leipold, von Beginn an alle Artikel in einer Aufspannung komplett fertig zu zerspanen. Dadurch erzielte der Hersteller eine höhere Effizienz. Bei einer vollen Auslastung werden pro Tag heute im Durchschnitt 180 bis 200 der Teile gefertigt. In fünf bis sieben Minuten durchlaufen die Artikel die Maschine. „Die Luftfahrtteile sind sehr hochwertig und benötigen daher eine exakte Abstimmung der Maschinen“, betont Pascal Schiefer, geschäftsführender Gesellschafter der Leipold-Gruppe. „Unsere Abläufe gewährleisten eine qualitätsbewusste Produktion bei gleichzeitig wirtschaftlichen Prozessen.“

Sonderwerkzeuge für die Aerospace-Industrie in Schallgeschwindigkeit herstellen

Präzisionswerkzeuge

Sonderwerkzeuge für die Aerospace-Industrie in Schallgeschwindigkeit herstellen

25.07.17 - Walter, der Tübinger Spezialist für Präzisionswerkzeuge, verspricht maximal drei Wochen Lieferzeit jetzt auch für maßgeschneiderte Vollhartmetall-Werkzeuge aus dem Aerospace-Werkzeugprogramm zur Aluminium- & Titanbearbeitung in der Luft- und Raumfahrtindustrie. lesen

Die Leipold-Gruppe führt dabei nicht nur die spanenden Prozesse aus, sondern bietet auch die Qualitätssicherung aus einer Hand. Ehe neue Chargen in Serien gehen, prüft das QS-Team im Vorfeld eine kleine Stückzahl, nachdem der Maschineneinrichter seine Einrüstung als abgeschlossen bewertet. Nach den Fertigungsschritten überwacht eine speziell auf die Teile ausgelegte, CNC-gesteuerte Koordinatenmessmaschine die laufende Fertigung durch Stichproben. Diese ist exakt auf die für das menschliche Auge nicht mehr erkennbaren Toleranzen von maximal 15 µm eingestellt. Besteht es nach der Fertigung die Qualitätsprüfung, geht es anschließend nach einer intensiven maschinellen Teilereinigung weiter in die Nachbearbeitung. Obwohl die bearbeiteten Werkstoffe je nach ihrer Zusammensetzung bereits eine hohe Widerstandsfähigkeit besitzen, werden sie je nach Art anodisiert oder passiviert, um eine nochmals höhere Korrosionsbeständigkeit in den anspruchsvollen Einsatzgebieten zu erzielen. Zuletzt unterzieht Leipold die Teile einer finalen visuellen Prüfung, bevor sie für den Transport zum Kunden einzeln verpackt werden. GMT muss sie nur noch montieren – ganz ohne weitere Bearbeitung und Qualitätsprüfung.

Erfolgreiche Drehteilefertigung für die Luftfahrt

„Das gesamte Vorgehen von Leipold ist für die Luftfahrtbranche sehr besonders“, sagt Oser. „Diese Form der Prozesssicherung und die vollautomatische Messung findet man nicht so oft.“ Leipold plant die Laufzeiten eines speziellen Auftrags exakt voraus und liefert die für die Prüfung der Flugzeughersteller nötigen Dokumentationen zur Nachverfolgung direkt an GMT. Über die reine Zerspanung hinaus bringt der Hersteller auch sein Know-how ein und prüft jedes neue Teil hinsichtlich Werkstoff, Materialeinsatz und Herstellverfahren. „Dank unserer Partnerschaft sind wir schon jetzt viel kosteneffizienter als früher“, bekräftigt Oser.

Die enge Zusammenarbeit zahlt sich dabei für beide Unternehmen aus: Baut GMT sein Geschäft aus, profitiert auch Leipold direkt. Ging es zu Beginn noch um Mengen von 250 bis 1000 Stück, fertigt Leipold heute einzelne Artikel teilweise in Stückzahlen von 80.000 pro Jahr. 2016 stieg die Zahl der insgesamt für GMT gefertigten Teile bereits auf insgesamt 245.000. Heute werden die meisten Drehteile im A350 und im A400M verbaut. Pro Flugzeug kommen mehrere hundert Teile von Leipold zum Einsatz. Bei den namhaften Flugzeugherstellern Airbus, Boeing und Bombardier ist Leipold als Teil der Zulieferkette gelistet. Analog zu den Verträgen der Flugzeughersteller haben GMT und Leipold langjährige Rahmenverträge für diverse Teile aus dem Luftfahrtteile-Portfolio geschlossen. Vor diesem Hintergrund baut Leipold seine Kapazitäten im Bereich der Luftfahrt aus. Nach der ersten Maschine ging eine weitere Sprint 50 3T von DMG Mitte 2016 in Betrieb. Bereits jetzt läuft auch dieser Doppelspindler nahe der Vollauslastung. MM

* Matthias Schmid ist Verantwortlicher im technischen Projektmanagement bei der Carl Leipold GmbH in 77709 Wolfach, Tel. (0 78 34) 83 95-0, info@leipold.com
