Eaton Drehzahlstarter mit dem Besten aus zwei Welten

Redakteur: Denisa Garcia

Maschinenbauer kommen an der ErP-Richtlinie nicht vorbei, das heißt: Drehzahlgeregelte Antriebssysteme sind unabdingbar. Dafür bietet Eaton nun mit PowerXL DE1 eine passende Lösung.

Firmen zum Thema

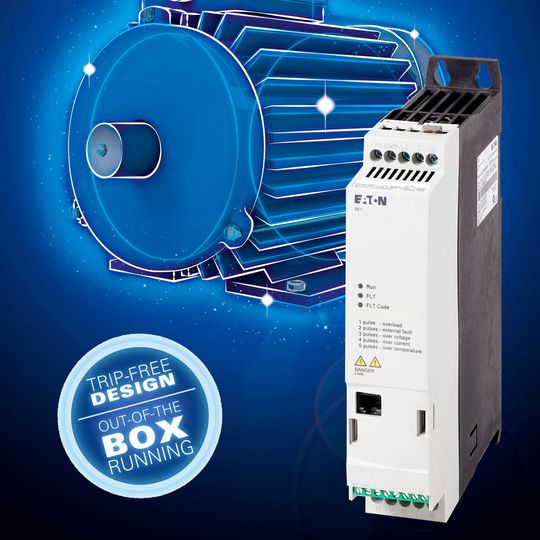

Der Drehzahlstarter PowerXL DE1 stellt die ideale Lösung für Anwendungen dar, die nur eine begrenzte Funktionalität, aber eine variable Drehzahl erfordern.
Der Drehzahlstarter PowerXL DE1 stellt die ideale Lösung für Anwendungen dar, die nur eine begrenzte Funktionalität, aber eine variable Drehzahl erfordern.
(Bild: Eaton)

Seit der ErP-Richtlinie steigt der Druck auf die Industrie, energieeffizientere Antriebslösungen einzusetzen. Zum einen geht es um die richtige Auswahl an Motoren hinsichtlich der Energieeffizienzklassen und passenden Schutzgeräte. Zum anderen geht es darum, ganze Verfahren und Systeme zu betrachten, um den geforderten Mindestwirkungsgraden gerecht zu werden. Hierzu gehört die Pumpen- und Lüfterverordnung. Mit den existierenden mechanischen Durchflussverstellungen wie Ventilen und Drosselklappen ist es meist schwer möglich, den Anforderungen an die Wirkungsgrade zu entsprechen.

So erfordert eine Reduzierung der Verluste meist eine elektronische Drehzahlregelung. Jedoch ist für viele einfache Anwendungen ein Frequenzumrichter häufig funktional überdimensioniert. Generell ist die Komplexität der Geräte hoch und erfordert fundierte Kenntnisse in der Antriebstechnik.

Bildergalerie

„Out-of-the-Box“-Inbetriebnahme

Bisher blieb Konstrukteuren als alternative Methode zur Ansteuerung von Elektromotoren nur der Motorstarter. Er bietet den Vorteil der einfachen Handhabung, ist aber in seiner Funktionalität begrenzt. Handelt es sich um eine Anwendung mit fester Drehzahl oder geringen Schalthäufigkeiten, stellt der Motorstarter in Kombination mit einem IE3-Motor weiterhin die energieeffizienteste Lösung dar. Besteht das Ziel jedoch darin, Anwendungen mit bisher konstanter Drehzahl, die nicht unter voller Last laufen, energieeffizienter zu machen, so gibt es jetzt eine dritte Möglichkeit: den Drehzahlstarter. Wer das Beste aus zwei Welten vereint, hat sich den Industriepreis 2015 verdient. Der Drehzahlstarter war Sieger in der Kategorie Elektrotechnik. Denn der Drehzahlstarter PowerXL DE1 lässt sich so einfach handhaben wie ein Motorstarter, bietet aber gleichzeitig die Möglichkeit der variablen Drehzahlregelung.

Der Charme der auf den ersten Blick schlichten Geräte liegt darin, dass es keine Knöpfe und Bedien­elemente gibt. Damit wird eine simple „Out-of- the-Box“-Inbetriebnahme möglich: Der Installateur nimmt das Gerät aus dem Karton, verdrahtet es wie einen Motorstarter, und schon ist es betriebsbereit. Darüber hinaus kann der Bediener über ein aufsteckbares Konfigurationsmodul mit dem Schraubendreher die wichtigsten Parameter gegenüber der Werkseinstellung individuell verändern – ohne dass Tastatur, Software oder Handbuch notwendig wären. So lassen sich Rampenzeiten, Motorschutz, Netzfrequenz und Klemmenkonfiguration bedienerfreundlich anpassen. Im Praxisvergleich mit konventionellen Lösungen führte diese Art der Konfiguration zu einer Aufwandsreduzierung von bis zu 70 %.

Die Lösung, die es bisher so nicht gab

Neben der einfachen Handhabbarkeit hat Eaton auch den Aspekt der Zuverlässigkeit integriert. Das „Trip Free Design“ bietet höchste Verfügbarkeit. Dieses Konzept beinhaltet die Fähigkeit der DE1-Geräte, eine generatorische Energierückspeisung seitens des Motors zu erkennen und daraufhin die Rampe automatisch zu verlängern. Es umfasst zudem eine DC-Bremsfunktion und eine automatische Reduzierung der Schaltfrequenz zur Vermeidung einer Überschreitung der kritischen Gerätetemperatur.

Mit seinem Leistungsprofil erfüllt der Drehzahlstarter neben den einfachen Pumpen- und Lüfteranwendungen die Anforderungen vieler Applikationen im Markt, für die es bisher keine ideale Lösung gab. Hierunter fallen auch Szenarien, bei denen ein Direktstart über Stern-Dreieck oder einen Softstarter nicht möglich ist, da die Applikation kein reduziertes Startmoment zulässt und ein direktes Einschalten zu einem sehr hohen Anlaufstrom führt.

Weitere Informationen: Eaton Electric GmbH, 53115 Bonn, www.eaton.de
