Medizintechnik Edelstahl-Platinen zuverlässig reinigen

Ein Gastbeitrag von M.A. Frauke Finus

Anbieter zum Thema

Die Anforderungen an die Bauteilsauberkeit aus der Medizintechnik sind hoch und machen auch vor der Peripherie nicht halt. Diese anspruchsvollen Vorgaben erfüllt das Maschinenbau- und Metallbearbeitungsunternehmen MB Engineering mit einer Spritz-Flut-Reinigungsmaschine von Mafac

Großformatige, filigrane Edelstahlplatinen werden in großer Stückzahl für Chirurgiekörbe gefertigt. Sie müssen das Werk film- und partikelfrei, ohne Korrosion und absolut trocken verlassen.
Großformatige, filigrane Edelstahlplatinen werden in großer Stückzahl für Chirurgiekörbe gefertigt. Sie müssen das Werk film- und partikelfrei, ohne Korrosion und absolut trocken verlassen.
(Bild: Mafac)

„Alles, was im Patientenumfeld an Instrumenten und technischen Hilfsmitteln verwendet wird, fällt unter die DIN EN ISO 9001 und die Medizinproduktenorm ISO 13485. Die Umsetzung der sich daraus ergebenden Bauteilsauberkeit kann gerade bei C-Komponenten zu einem Balanceakt geraten,“ erklärt Martin Zepf. Der erfahrene Projektingenieur verantwortet bei MB Engineering den Maschinenbau und kümmert sich betriebsübergreifend um das Qualitätsmanagement. Täglich verlassen rund 5.000 Stanz-, Schneid- und Umformteile für die Medizintechnik das Werk des 40 Mitarbeiter starken Unternehmens, die im Zweischichtbetrieb für OP-Scheren, Klemmen, Haken oder Pinzetten gefertigt werden. Aus dieser jahrelangen Erfahrung wissen Martin Zepf und sein Kollege Gianni Leocata, dass, ähnlich wie in der Automobilindustrie, auch in der Medizintechnik die Bauteile immer leistungsfähiger und effizienter werden und wegen der teils hochsensiblen Fertigungstechnologien die Empfindlichkeit gegenüber Schmutzrückständen kontinuierlich steigt.

Rückstandsfreie und absolut trockene Oberflächen

Bei der Umsetzung der strengen Vorgaben vertrauen die beiden auf die Reinigungstechnologie von Mafac. Aus Gründen des Arbeitsschutzes bevorzugten sie von Anfang an ein Verfahren der wässrigen Teilereinigung. Ausschlaggebend für die Anschaffung der Palma 100 von Mafac war schließlich der Neuauftrag eines renommierten Herstellers von Medizinprodukten. Für ihn fertigt MB Engineering großformatige, filigrane Stanzbleche aus Edelstahl im Format 730 x 450 x 1 Millimeter (L/B/H), die später zu Chirurgiekörben umgeformt werden. „Die Stanzplatinen müssen zuverlässig von von filmischen und partikulären Verunreinigungen befreit und absolut trocken sein, damit der daran anschließende Umformungsprozess ohne Kontamination der Anlagen erfolgen kann. Auch dürfen beim Punktschweißen keine Fehlverbindungen entstehen, da die Körbe für die Sterilisierung sehr robust und leistungsfähig sein müssen“, beschreibt Leocata die Anforderungen. Als weiteren wichtigen Punkt nennt er den Zytotoxizität-Test gemäß ISO 10993-1, den die gereinigten Platinen bestehen müssen: „Da in den Körben OP-Besteck gelagert und transportiert wird, darf ihren Oberflächen keine nachteilige Beeinflussung auf menschliches Gewebe nachgewiesen werden.“

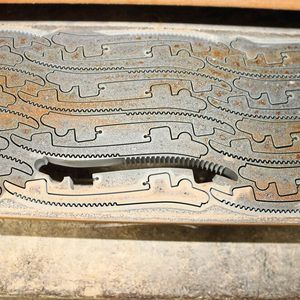

Bildergalerie
Bildergalerie mit 11 Bildern

Zur wirtschaftlichen Erfüllung der strengen Sauberkeitsparameter suchten die Techniker gezielt nach einer Teilereinigungsmaschine, die über validierte Prozesse verfügt und eine hohe Anwendungsvielfalt auch im Hinblick auf andere Werkstücke und Komponenten zulässt. Dabei sollte sie sich je nach Anforderung individuell optimieren lassen, sowohl für derzeitige Reinigungsvorgaben aber auch für steigende Anforderungen und komplexere Geometrien. „Uns war wichtig, mit der Maschine flexibel zwischenreinigen aber auch anspruchsvollere Aufträge für die Zukunft annehmen zu können“, meint Martin Zepf.

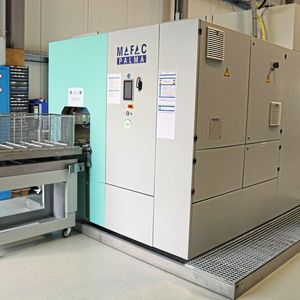

Alle wichtigen Anforderungen waren mit der Palma 100 gegeben. Die Spritz-Flut-Reinigungsmaschine verfügt über ein rotierendes, mehrseitiges Spritzsystem mit gegenläufig rotierendem Korbaufnahmesystem im Sondermaß von 1000 x 480 x 338 Millimetern (L/B/H). Beide Verfahren, Spritzen und Fluten, lassen sich individuell kombinieren, wodurch eine hohe Prozessvarianz möglich ist und sich der Vorgang sehr individuell auf die jeweilige Reinigungsaufgabe einstellen lässt. Wegen des hohen Öleintrags der Platinen nach dem Stanz-Laserschneiden entschied sich das Technikteam für einen dritten Medientank, so dass sich die Standzeiten mittels Kaskadierung deutlich erhöhen. „Im Moment wechseln wir die Reinigungsbäder trotz hoher Auslastung nur alle drei bis vier Monate“, erklärt Martin Zepf.

Mehrstufiger Reinigungs- und Trocknungsprozess mit Rotationsprinzip

Auf dem Weg vom Rohling zur fertigen Stanzplatine durchlaufen die Edelstahlplatten einen Fertigungsprozess mit den Einzelschritten Laserstanzen, Richten, Schleifen und Entgraten. Um Bearbeitungsrückstände wie Öl, Schleifstaub und Abrasiva sorgfältig abzureinigen, werden die Platinen zwischen- und endgereinigt. Etwas heikel: den Reinigungs- und Trocknungsprozess durchlaufen sie als kompakt aufeinandergeschichtete Pakete. „Die Ergebnisse sind dennoch tadellos. Die Oberflächen werden rückstandsfrei, absolut trocken und korrosionsfrei aus dem Prozess entlassen“, freut sich Gianni Leocata.

Der Reinigungsprozess selbst beginnt mit einer zehnminütigen Zwischenbehandlung, in der die Ölrückstände mit der Abfolge Reinigen – Spülen – Impulsblasen abgereinigt werden. Für die Reinigungsphase ist Tank 1 mit einem milden Reinigungsmedium versetzt, das im Spritz-Flutvorgang beaufschlagt wird. Danach werden die Teile mit Tank 2 gespült, dann getrocknet und dem Richten und Schleifen zugeführt. Darauf folgt eine 30-minütige Endreinigung, welche die neuen Bearbeitungsrückstände in ähnlicher Abfolge sorgfältig entfernt. Jedoch anders als bei der Zwischenreinigung schließt sich bei der Endreinigung eine weitere Spülphase aus Tank 3 an. Zum Abschluss folgt ein zweistufiger Trocknungsvorgang mit Impulsblasen und Heißluft sowie zweimaligem Vakuumtrocknen. „Die Trocknung dauert wegen der dicht gepackten Chargen etwa so lange wie die Reinigung. Dennoch behalten wir diese Form der Bestückung bei, weil wir rund 800 Stanzteile pro Schicht versandfertig und gemäß den Vorgaben an unseren Kunden rausgeben können“, erklärt Martin Zepf.
