Digitale Fabrikation

Einstein beweist die Möglichkeiten digitaler Fabrikation

| Redakteur: Victoria Sonnenberg

Einstein mal anders. Dieses Ergebnis eines Roboters, der sich an der anspruchsvollen Kunstform „String Art“ verdingt hat, belegt, welch komplexe Aufgaben digitale Fabrikation mittlerweile lösen kann.
Einstein mal anders. Dieses Ergebnis eines Roboters, der sich an der anspruchsvollen Kunstform „String Art“ verdingt hat, belegt, welch komplexe Aufgaben digitale Fabrikation mittlerweile lösen kann. (Bild: TU Wien)

Firma zum Thema

Die TU Wien zeigt mittels kunstvoll gespannter Fäden durch einen Roboter, dass komplexe Aufgaben mittlerweile durch digitale Fabrikation gelöst werden können. Einstein wäre beeindruckt von seinem Faden-Konterfei.

Als „String Art“ bezeichnet man Bilder aus kunstvoll gespannten Fäden. Bisher benötigte es dafür Erfahrung und eine ruhige Hand. Bisher. Die TU Wien überließ diese Aufgabe einem Roboter und erzielte damit erstaunliche Ergebnisse.

Die Grundidee ist einfach: Auf einem Brett befinden sich Nägel, und zwischen ihnen soll ein langer Faden so hin und her gespannt werden, dass er ein bestimmtes Bild ergibt. Recht einfach lassen sich so interessante geometrische Muster produzieren. Den wahren Profis gelingt es sogar, durch eine ausgeklügelte Anordnung der Fadenlinien ein Portrait zu erstellen.

Computer berechnet den optimalen Faden-Weg

An der TU Wien hat man diese Kunstform nun automatisiert: Beliebige Bilder können verwendet werden, der Computer berechnet den optimalen Faden-Weg, der das gewünschte Bild möglichst exakt wiedergibt. Ein Industrie-Roboter übernimmt dann die Arbeit des Fadenspannens und erzeugt ein kreisrundes Fadenbild.

„Aus wissenschaftlicher Sicht ist das ein sehr interessantes Problem, weil es ganz besonders schwer zu lösen ist“, sagt Przemyslaw Musialski vom Institut für Diskrete Mathematik und Geometrie der TU Wien. Im Allgemeinen lässt sich ein Bild auf diese Weise nicht exakt reproduzieren – schließlich kann man mit der Faden-Methode keine einzelnen Bildpunkte setzen, sondern nur durchgängige Linien ziehen. Man muss daher eine möglichst gute Näherungslösung finden.

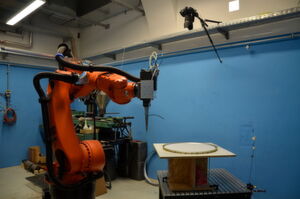

Ein Industrie-Roboter übernimmt dann die Arbeit des Fadenspannens und erzeugt ein kreisrundes Fadenbild.
Ein Industrie-Roboter übernimmt dann die Arbeit des Fadenspannens und erzeugt ein kreisrundes Fadenbild. (Bild: TU Wien)

Außerdem ist die Anzahl der Möglichkeiten, wie man einen Faden zwischen einer größeren Anzahl von Nägeln spannen kann, astronomisch hoch. Es ist völlig unmöglich, alle denkbaren Varianten durchzuprobieren. „Es handelt sich um ein sogenanntes NP-schweres Problem“, sagt Musialski. „Zu dieser Klasse von Aufgaben gehören Rechenprobleme, die mit Computern in überschaubarer Zeit nicht exakt gelöst werden können.“

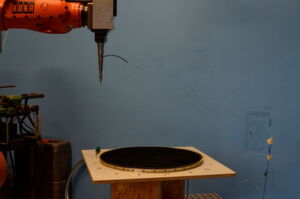

Der Computer berechnet den optimalen Faden-Weg, der das gewünschte Bild möglichst exakt wiedergibt.
Der Computer berechnet den optimalen Faden-Weg, der das gewünschte Bild möglichst exakt wiedergibt. (Bild: TU Wien)

Für die Erstellung des Bildes verwendet man einen Kreis aus 256 Haken. „Unsere Rechnungen haben gezeigt, dass eine größere Anzahl von Haken das Endergebnis nur noch marginal verbessert“, sagt Przemyslaw Musialski. Der Faden kann jeweils von der rechten oder linken Seite jedes Hakens zur rechten oder linken Seite jedes anderen Hakens gespannt werden. Schon bei ungefähr 30 Fadenlinien ergeben sich somit mehr mögliche Varianten als das beobachtbare Universum Atome hat – und um ein erkennbares Bild wiederzugeben, braucht man noch viel mehr Linien. Es ist daher eine große mathematische Herausforderung, aus der unüberblickbaren Vielzahl an möglichen Wegen einen herauszufinden, der das gewünschte Bild möglichst gut reproduziert.

Die mathematische Lösung des Problems war dem Forschungsteam aber noch nicht genug. Das Ziel war, echte „String Art“ völlig automatisiert zu produzieren. Daher setzte man einen hochpräzisen Industrie-Roboter ein, der normalerweise an der Fakultät für Architektur der TU Wien zum Fräsen komplizierter 3D-Formen verwendet wird. Der Roboterarm spannt einen einzigen langen Faden zwischen den 256 Haken, sodass am Ende ein kreisrundes Fadenbild mit 63 cm Durchmesser entsteht. Auch für den Industrieroboter ist die Aufgabe nicht im Handumdrehen erledigt: Je nach Bildmotiv dauert die Produktion 2 bis 5 Stunden und benötigt zwischen 2 und 6 km Faden.

Unterstützt wurde das Team der TU Wien von Peter Wonkas Arbeitsgruppe an der King Abdullah University of Science and Technology in Saudi-Arabien. „Auch wenn unser Roboter hübsche Bilder erzeugt, ist unsere Arbeit natürlich kein Kunstprojekt“, sagt Przemyslaw Musialski. „Letztlich wollen wir zeigen, wie man besonders schwierige technische Probleme am besten lösen kann. Im String-Art-Projekt arbeiten wir mit Methoden, die in Zukunft auch in der digitalen Fabrikation eine wichtige Rolle spielen werden.“
