Zerspanung Fräszentrum fertigt bis zu 13 m große Antriebsräder

Autor / Redakteur: Nikolaus Fecht / Rüdiger Kroh

Ein Fräszentrum in Gantry-Bauweise wird für das Drehen, Fräsen und Bohren von bis zu 13 m großen Segmenten für Antriebsräder von Seilbahnen eingesetzt. Die Bauteile werden in einer Aufspannung auf 20 bis 25 µm genau bearbeitet. Der steife Aufbau der Maschine erhöht die Werkzeugstandzeiten.

Firmen zum Thema

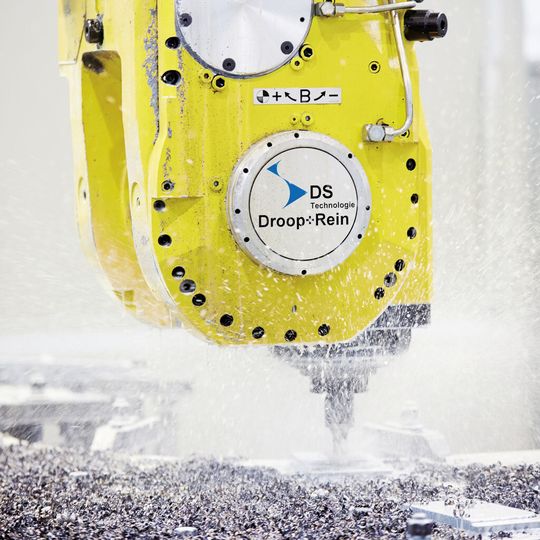

Bild 1: Der Fräskopf mit 40 kW Leistung bearbeitet die Bauteile auf 20 bis 25 µm genau.
Bild 1: Der Fräskopf mit 40 kW Leistung bearbeitet die Bauteile auf 20 bis 25 µm genau.
(Bild: Starrag Group/Ralf Baumgarten)

Auf den Bearbeitungszentren von Droop+Rein aus Bielefeld entstehen Antriebe für U-Boote, Schiffsmotoren und Flugzeugfahrwerke. Einen der ungewöhnlichsten Einsätze absolviert ein Fräszentrum der FOGS-Baureihe jedoch Tag für Tag am Bodensee: Es fertigt beim Weltmarktführer im Seilbahnbau Segmente für Seilscheiben.

Fräszentrum mit 20 m Länge und zwei Arbeitsbereichen

„Wir würden eventuell noch eine zweite kaufen.“ Kurz und knapp fällt die Antwort von Karl-Heinz Zündel, Produktionsleiter bei der Doppelmayr Seilbahnen GmbH, Wolfurt (Österreich), nach der Zufriedenheit mit der FOGS D40 aus. Die Maschine stammt von Droop+Rein, einer Marke der Dörries Scharmann Technologie GmbH (Tochter der Schweizer Starrag Group). Überzeugt hat die Seilbahnbauer aus Österreich ein Besuch bei der deutschen Liebherr-Aerospace Lindenberg GmbH im Allgäu, die mit drei der Gantry-Maschinen der gleichen Baureihe Fahrwerkstechnik für Flugzeuge herstellt.

Bildergalerie
Bildergalerie mit 10 Bildern

Daraufhin bestellte Doppelmayr für den speziellen Einsatzzweck – das Drehen, Fräsen und Bohren von bis zu 13 m großen Segmenten für Seilscheiben (Antriebsräder) – eine offene und größere Einheit des Typs FOGS D40 mit zwei Arbeitsbereichen, die Droop+Rein in dieser Art und Größe (20.000 mm × 9400 mm × 6900 mm) noch nicht gebaut hatte. Die Verfahrwege des multifunktionalen Bearbeitungszentrums betragen 12.000 mm (X-Achse), 4000 mm (Y-Achse) und 2000 mm (Z-Achse), der Verfahrwinkel ± 200° (gesteuerte C-Achse). Das Plattenfeld des 135 Tonners misst 4000 mm × 12.850 mm. Der von zwei 60 kW-Drehstrommotoren angetriebene Drehtisch hat einen Durchmesser von 3000 mm.

Die Maschinen der Baureihe FOGS D40 verfügen über einen mechanischen Hauptantrieb mit Gabelfräskopf und Kartusche zur Aufnahme von Motor- und Getriebespindeln. Die Fräseinheit besteht aus dem in der Y-Achse verfahrbaren Kreuzschlitten und dem an der 40-kW-Schieberfräseinheit (Z-Achse, maximale Drehzahl 6000 min-1) befestigten Gabelkopf, der über eine integrierte C-Achse verfügt. Doppelmayr ließ die Maschine mit einem exzentrischen Gabelfräskopf sowie mit einem Winkel- und einem Vertikalfräskopf (jeweils 40 kW Leistung) ausstatten.
