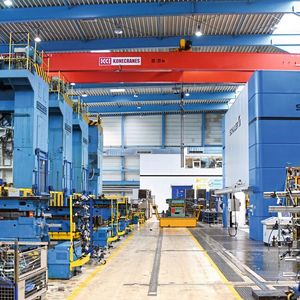

Press-, Zieh- und Stanzteile sowie Baugruppen für die Automobilindustrie sind das Metier von Weser Metall Umformtechnik. Dass die Fertigungsprozesse robust ausgelegt sind und eine konstant hohe Qualität gewährleisten, ist auch ein Verdienst der Prozesssimulation mit Sigma von Autoform.

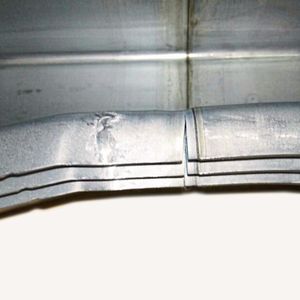

Im August 2021 traten bei Weser Metall Umformtechnik (WMU), einem Hersteller von hochwertigen Karosserieteilen und Zusammenbauten, Probleme bei der Produktion eines Längsträgers für einen europäischen Automobilhersteller auf: Sporadisch wurden an dem Tailor Welded Coil (TWC) Risse nahe einer Schweißnaht festgestellt. Bis dahin war der Längsträger per Transferwerkzeug in neun Stufen gefertigt worden. „Die Bleche liefen dafür nach einem Richtwerk und einer Schlagschere in die Presse ein“, schildert Arne Jonas Bytom, Key User Autoform bei WMU. „Anschließend wurde die Rechteckplatine in das Werkzeug eingeladen und per Crashform umgeformt, wobei es unregelmäßig zu unterschiedlich langen Kantenrissen kam.“ Um eine unsichere Produktion auszuschließen, verschob der Zulieferer sofort größere Mengen des Materials in ein Sperrlager, was sich letztlich auf 20 Coils belief.

Mit Simulation zum optimierten Platinenschneidwerkzeug

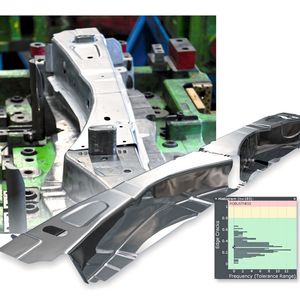

Auf Basis der aktuellen Werkzeugdaten nahm WMU eine Simulation mit Autoform Forming als Einzelsimulation vor. Das Ziel: den Fall mit passenden Versagenskriterien abbilden. Dabei konnte über die Edge-Cracks-Funktion nachgewiesen werden, dass ein Zusammenhang zwischen dem Verschleißgrad des Platinenschneidwerkzeugs und der Kantenrissempfindlichkeit besteht.

Bildergalerie

Bildergalerie mit 8 Bildern

Gerechnet wurde dies in der Autoform-Cloud. Weil die Empfindlichkeit im verschlissenen Zustand bei 1,33 (1 gleich Versagen) und im scharfen bei 0,95 lag, wurde mit der Simulation auch belegt, dass schon mit einem unverschlissenen Werkzeug Risse auftreten konnten. Ein Ergebnis, das sich mit den Beobachtungen des Automobilzulieferers deckte.

Schnell wurde klar, dass ein optimiertes Platinenschneidwerkzeug erarbeitet werden musste. Gemeinsam mit Autoform wurde eine optimierte Beschneidkontur für die Platine entwickelt, deren erneute Simulation mit Autoform-Forming zeigte: Die Kantenrissempfindlichkeit lag jetzt bei 0,3 im verschlissenen und 0,21 im scharfen Zustand. Durch die Simulation in Autoform wurde also deutlich mehr Sicherheit gegen das Versagen der Platinenkante realisiert.

Kantenrissempfindlichkeit nachgewiesen

Weil die Kantenrissempfindlichkeit neben den Werkzeugkonturen natürlich auch vom Eingangsmaterial abhängig ist, musste vor dem Bau der neuen Lösung nachgewiesen werden, dass sie unempfindlich gegen Schwankungen der mechanischen Eigenschaften des Produktionsmaterials ist. Diese Robustheit der Prozesse untersucht WMU mit Autoform-Sigma.

Schon seit geraumer Zeit steht die Software – wie die gesamten Autoform-Produkte – in der Cloud zur Verfügung, um sie bei hoher Verfügbarkeit mit schnellen Antwortzeiten nutzen zu können. WMU, wo schon seit Längerem in der Cloud gearbeitet wird, variierte bei der nun anstehenden Analyse systematisch die Materialparameter des TWC. Ein solcher Sigma-Lauf, bei dem für die statistische Absicherung eine höhere Anzahl von Simulationen gerechnet werden, war aus der Cloud innerhalb weniger Stunden wieder bei WMU. Für die neue Beschnittkontur wurden schließlich – statistisch abgesichert – Kantenrissempfindlichkeiten von 0,095 bis 0,585 bei verschlissenem Platinenschneidwerkzeug nachgewiesen, was einer Sicherheit bis zum Versagen der Kante von über 40 Prozent entspricht. Dagegen bewegte sich die Kantenrissempfindlichkeit der alten Platinenkontur unter gleichen Bedingungen und Prozessschwankungen zwischen 0,87 und 2,35. Dies erklärt auch die Beobachtungen von WMU, wonach nur unter bestimmten Bedingungen Gutteile produziert wurden. Selbst ein gerade erst gewartetes Platinenschneidwerkzeug konnte bei ungünstigen Eingangsparametern zu Rissen führen, wie die Robustheitsanalyse mit Sigma belegt.

Mehr Effizienz im Presswerk

Die Fachtagung von MM MaschinenMarkt und blechnet

Presswerke sind eine Millioneninvestition, entsprechend viel Output erwartet man von ihnen. Wie lassen sich Kosten senken und die Effizienz erhöhen? Vor dem Hintergrund der Herausforderungen von Qualität, Flexibilität, sinkenden Losgrößen und Verfügbarkeiten gilt es die Produktion für den steigenden Kostendruck fit zu machen. Lösungen, die Sie sofort in Ihrem beruflichen Alltag unterstützen, finden Sie als Entscheider auf unserer praxisnahen Fachtagung.

Jetzt informieren

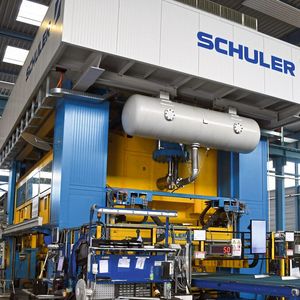

Noch 2021 folgten Tests mit separat zugeschnittenen Platinen, die durchweg ohne Auffälligkeiten im Kantenbereich verliefen. Schließlich wurde das neue Platinenschneidwerkzeug gebaut und in die Produktion eingebunden. Die Presse, auf der die Längsträger produziert werden, arbeitet hierbei mit einem 7,30 Meter langen Tisch. Weil das Transferwerkzeug kürzer ist, konnte der Platinenschnitt vorgelagert und die Pressenschere abgeschaltet werden. Heute wird die Kontur somit per Platinenschnitt gefertigt, um dann ins Transferwerkzeug zu laufen.

Rüstzeiten verkürzt und Ausbringung erhöht

Vorausgegangen waren dieser Integration durchweg positive Testergebnisse, die WMU dazu bewogen hatten, den neuen Platinenschnitt zu bauen. „Schlussendlich ließen sich alle gesperrten Coils problemlos verarbeiten. Allein bei diesen 213 Tonnen an Material handelte es sich um einen Kostenfaktor von knapp einer Viertelmillion Euro“, bilanziert Arne Jonas Bytom. „Auch, weil die Coils nach dem Anstanzen nicht mehr abgespannt werden müssen, hat die Anlage einen deutlich höheren Nutzungsgrad. Zudem sind mit der ausschussfreien Produktion die zusätzlichen Qualitätskontrollen entfallen.“

Nicht zuletzt wurden auch die Rüstzeiten verkürzt und durch den stabileren Prozess die Ausbringung erhöht. Ohnehin hatten sich die Kosten des neuen Platinenschnitts bereits durch drei verarbeitete Coils gerechnet, was aber nicht die einzige Auswirkung mit direktem Werkzeugbezug blieb: Für Werkzeuge, die WMU zukauft, wurden mittlerweile Edge-Cracks-Untersuchungen in die Lastenhefte aufgenommen. Und damit ein weiterer Qualitätsanker im Managementsystem von WMU gesetzt.
