Ergonomie

In Profil integriert

| Redakteur: Carmen Kural

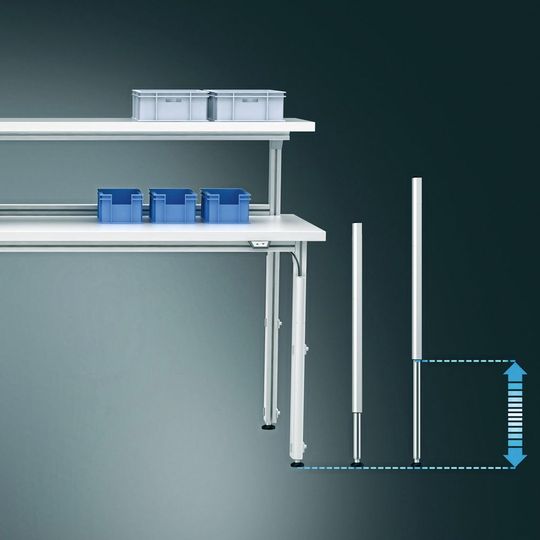

Bei dem System SMS Bolt on werden separate Aktuatoren (rechts) nachträglich an Tischbeine von Arbeitsplätzen montiert.
Bildergalerie: 2 Bilder
Bei dem System SMS Bolt on werden separate Aktuatoren (rechts) nachträglich an Tischbeine von Arbeitsplätzen montiert. (Bild: Suspa)

Mit Hubsystemen unterschiedlicher Art können Arbeitstische verstellbar gemacht und dadurch ergonomischen Anforderungen angepasst werden.

Das Unternehmen Suspa, ein Spezialist für Gasfedern, Dämpfer und Verstellsysteme, betont anlässlich der Motek die große Bedeutung der Höhenverstellung für die ergonomische Arbeitsplatzgestaltung und präsentiert mehrere Systeme, mit denen starre Arbeitsplätze, Arbeitstische und Werkbänke verstellbar gemacht werden können. Vorgeführt wird ELS3 Heavy Duty, eine elektromechanische Hubsäulen-Variante für Sitz- oder Steharbeitsplätze für den Industriebereich, und das elektromechanische Hubsystem Movotec SMS (Spindel-Motor-System).

Die laut Suspa schnell und ruhig teleskopartig ausfahrende Hubsäule ELS3 Heavy Duty ist mit einer Hublänge von 500 mm erhältlich. Sie verfährt Traglasten bis 400 kg (bei einem 4-Bein-Tisch) mit einer Verstellgeschwindigkeit von 20 mm/s. Bei einem Tischsystem mit acht Hubsäulen würde sich die Traglast auf 800 kg erhöhen.

In die Hubsäule ist eine mechanische Bremse eingebaut, die das kontrollierte Herunterfahren und Halten von Lasten sichert. Die Bewegung erfolgt mit der SMS SCT4-Steuerung von Suspa und wird über einen Handschalter gesteuert. Je Steuerung werden maximal vier Bewegungen – das entspricht vier Beinen – ausgeführt.

Das wegen seiner Kompaktheit von Suspa besonders herausgestellte elektromechanische Hubsystem Movotec SMS gibt es in zwei Varianten:

  • Movotec SMS Bolt on: Dabei handelt es sich um separate Aktuatoren, die nachträglich an vorhandene Tischbeine von Arbeitsplatzsystemen, Montageanlagen oder Werkbänken montiert werden.
  • Movotec SMS Montageprofil: Bei dieser Variante ist der Aktuator im jeweiligen Profil integriert. Durch die Standardmaße 45 mm × 90 mm bei Movotec-SMS-B und 40 mm × 80 mm bei Movotec-SMS-I sind die Profile mit vielen marktüblichen Profilen und Befestigungssystemen wie etwa Direktverbindern kompatibel.

Das Movotec SMS Montageprofil hat eine Ausfahrkraft von 150 kg; ein 8-Bein-Tischsystem kann also bis 1200 kg verfahren. Durch den speziellen Querschnitt der Profile entsteht ein kompakter, stabiler, laut Suspa „smarter“ Bauraum. Bei anderen vergleichbaren Hubsystemen mit automatischen Verstelllösungen sei der Bauraum meist deutlich größer.

Suspa auf der Motek: Halle 4, Stand 4512
