Hybridbauteil-Fertigung Integriertes Spritzgießen verbessert die Fertigung umspritzter Stanzteile

Konsequente Modulbauweise ermöglicht die Integration der Spritzgießtechnik in eine Stanzbiegemaschine und damit die Aufhebung der maschinellen Trennung der einzelnen Arbeitsschritte bei der Fertigung umspritzter Teile. Eigens dafür wurden Spritz- und Schließeinheit als Kompaktmodul konzipiert.

Anbieter zum Thema

Treston Deutschland GmbH

Fastems Systems GmbH

Schubert & Salzer Data GmbH

SBT Stanzbiegetechnik GmbH

Mold Masters Europa GmbH

In Werkstoff- und den damit verbundenen vorteilhaften Eigenschaftskombinationen steckt das wichtigste Innovationspotenzial der Neuzeit. Metall-Kunststoff-Verbunde sind nach Kunststoff-Kunststoff-Verbunden die Bauteilgruppe mit den größten Zuwachsraten.

Keine einstufige Fertigungstechnik für Metall-Kunststoff-Verbunde

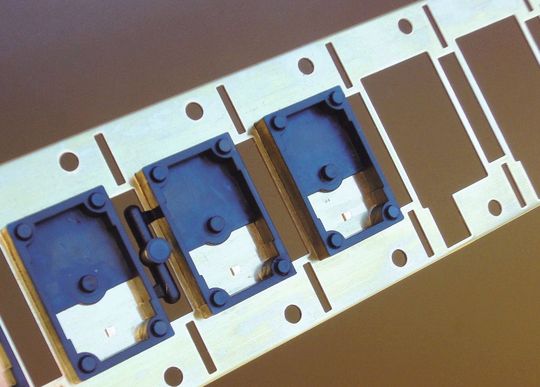

Im Gegensatz zur Herstellung von Verbundteilen aus unterschiedlichen Kunststoffen im Mehrkomponenten-Spritzgießverfahren entstehen jedoch Metall-Kunststoff-Verbunde überwiegend noch konventionell in getrennten Arbeitsschritten. Folglich werden zum Beispiel separat gefertigte Stanz- oder Stanzbiegeteile immer noch in eine Spritzgießform zum anschließenden Umspritzen mit Kunststoff eingelegt. Für Metall-Kunststoff-Verbunde fehlt eine breit etablierte einstufige Fertigungstechnik.

Der Hauptgrund dafür ist der vergleichsweise große Unterschied in den Zykluszeiten der Stanzteilfertigung und dem Spritzgießen von Kunststoffteilen. Beim Spritzgießen entstehen die Teile aus einer heißen Kunststoffschmelze heraus.

Dennoch war die Synchronisation beider Arbeitsschritte in der Vergangenheit das angestrebte Ziel vieler Entwicklungsprojekte. Das Angleichen des Spritzgießzyklus an die Taktzeit einer Stanzmaschine, konnte bisher jedoch nur unzureichend umgesetzt werden.

Spritzgießeinheit ist Modul des Maschinenprogramms

Das erstmals auf der Messe Hybridica 2010 der Öffentlichkeit präsentierte Maschinenkonzept der österreichischen SBT Stanzbiegetechnik Ges.m.b.H., Wöllersdorf bei Wien, kommt der Vision, Stanzteile im Stakkato einer Stanzmaschine zu umspritzen, näher als alle bisherigen Projekte. Basis dieser Entwicklung war das etablierte, modular aufgebaute SBT-Maschinenprogramm zur Herstellung von Stanz- und Kontaktteilen.

Weil derartige Komponenten zunehmend mit Kunststoff umspritzt werden, entschied man sich, den Spritzgießprozess als weiteres Modul in das Maschinenkonzept zu integrieren. Um diese Entwicklungen schneller voranzutreiben, wurde im Jahr 2008 das Tochterunternehmen Modular Molding Systems GmbH & Co KG (MMS) gegründet.

Stanzmaschine mit passendem Spritzgieß-Modul erweitert

MMS hat sich der Problemlösung aus der Sicht eines Stanzmaschinenbauers genähert. Der vorhandene Modulbaukasten mit Arbeitsstationen für das Stanzen, Biegen, Schweißen, Nieten, Montieren und Laserbeschriften musste um ein ins System passendes Modul für das Kunststoff-Spritzgießen erweitert werden.
