Werkzeug- und Formenbau Maschine, Werkzeug und CAM im Einklang

Anbieter zum Thema

Im Werkzeug- und Formenbau kommen bevorzugt Standardwerkzeuge zum Einsatz. Angesichts unüberschaubarer Varianten scheuen Anwender vor einem großen Vorrat an Werkzeugen zurück. Der CAM-Programmierung kommt so die Aufgabe zu, die anstehende Bearbeitung möglichst mit dem vorhandenen Bestand zu erledigen. Kompromisse gehen dabei oft zulasten der Maschinenlaufzeit.

Der radiale Wendeschneidplatten-Fräser Neo-Mill-3D-Finish ist universell für Schlichtbearbeitungen aller gängigen Werkstoffe und Anwendungen einsetzbar.
Der radiale Wendeschneidplatten-Fräser Neo-Mill-3D-Finish ist universell für Schlichtbearbeitungen aller gängigen Werkstoffe und Anwendungen einsetzbar.
(Bild: Mapal)

Für ein Pilotprojekt zur Erstellung eines Formwerkzeugs suchte Mapal einen innovativen Maschinenhersteller als Partner. Karsten Wolff, Mapal-Gebietsverkaufsleiter für Norddeutschland und Dänemark, stellte den Kontakt zu der Röders GmbH aus Soltau her. Bereits erste Gespräche verliefen sehr vielversprechend und mündeten in eine Zusammenarbeit.

Mapal konstruierte in Abstimmung mit Röders ein Probebauteil, das dem Kern für ein großflächiges Spritzgießbauteil nachempfunden war. Die Geometrie wies diverse bearbeitungstechnische Handicaps sowie strenge Vorgaben bezüglich der Oberflächengüte auf und stellte sehr hohe Anforderungen an die Bearbeitung. Als Werkstoff wurde der im Formenbau verbreitete und auf 50 ± 2 HRC durchgehärtete Stahl 1.2343 gewählt. Component Manager Francesco Ingemi von Mapal erstellte mit dem CAM-Programm Hypermill von Open Mind eine optimale Frässtrategie und definierte dabei die am besten geeigneten Werkzeuge.

Bildergalerie
Im Bereich Werkzeug- und Formenbau sind die Anforderungen bezüglich Präzision und Oberflächengüte besonders hoch.

Dr.-Ing. Oliver Gossel, Vertriebsleiter Maschinenbau der Röders GmbH

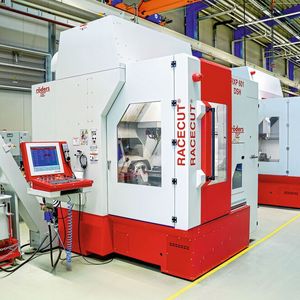

Zudem werden sie ständig weiter nach oben geschraubt. Deshalb sollen Fräsmaschine und Fräswerkzeuge harmonieren, wie Gossel ergänzt: „Dabei geht es nicht nur um Schneidstoffeigenschaften, Spindelleistung und Vorschubgeschwindigkeit, sondern beispielsweise auch um Steifigkeit gegen Werkzeugabdrängung, Schwingungsdämpfung oder auch um Nullpunktstabilität bei Bearbeitungen, die stunden- und sogar tagelang durchlaufen.“ Eine wichtige Rolle spielen zudem hochgenaue Messsysteme für die Kontrolle der Achspositionen sowie für die Vermessung der Werkzeuge. Genutzt für den Pilotversuch im Röders-Technikum wurde eine HSC-5-Achs-Maschine RXP 601 DSH.

Dieser Maschinentyp hat sich in zahlreichen Formenbaubetrieben als robustes und zugleich hochpräzises Arbeitspferd bewährt. Das von Mapal vorgeschlagene NC-Programm wurde gemeinsam mit den HSC-Spezialisten von Röders unter Berücksichtigung der Leistungsdaten, insbesondere der möglichen hohen Dynamik, für die RXP 601 DSH optimiert. Im Ergebnis entstand eine hinsichtlich Genauigkeit und Oberflächenqualität optimierte Frässtrategie, bei der auch die sekundären Ziele einer möglichst kurzen Bearbeitungszeit sowie eines minimalen Werkzeugverschleißes nicht außer Acht gelassen wurden.

16 Werkzeuge für den Pilotversuch

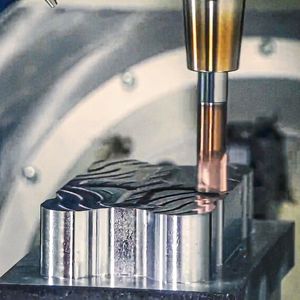

„Für die Bearbeitung kamen insgesamt 16 verschiedene Werkzeuge zum Einsatz“, sagt Dietmar Maichel, Global Head of Segment Management Die & Mould bei Mapal. Einige sind aufgrund ihrer Eigenschaften besonders hervorzuheben. In der Reihenfolge der Bearbeitungsabläufe ist das zunächst der Hochvorschubfräser Optimill-3D-HF-Hardened, der für das Abtragen großer Materialmengen zum Einsatz kam. Der sechsschneidige Fräser mit Durchmesser 16 Millimeter schruppte mit einer Schnittgeschwindigkeit von 170 Metern pro Minute und einem Vorschub pro Zahn von 0,5 Millimetern. Er erreichte somit eine Vorschubgeschwindigkeit von über 10 Metern pro Minute. Speziell zum Schruppen gehärteter Bauteile mit Härten ab 56 HRC entwickelt, zeichnet sich der Optimill-3D-HF-Hardened als sehr fehlerverzeihend im unterbrochenen Schnitt aus. Auch bei Schlichtprozessen erzielt der Fräser dank seiner innovativen Stirngeometrie hohe Oberflächengüten.

WISSENSFORUM ZERSPANUNG

Branchentreff für Praktiker und Entscheider

Antworten auf aktuelle Herausforderungen in der Zerspanung geben führende Werkzeughersteller, namhafte Maschinenbauer und Forschungseinrichtungen auf dem Wissensforum des MM Maschinenmarkt. Erleben Sie ein spannendes Programm rund um Vorträge und Workshops zu aktuellen Trends, die Ihre Prozesse auf ein neues Level heben. Die Veranstaltung richtet sich branchenübergreifend an Fach- und Führungskräfte aus produzierenden Unternehmen, Werkzeug- und Maschinenherstellern, Dienstleistern im Zerspanungsbereich sowie Hochschulen & Forschungseinrichtungen.

Ein fünfschneidiger Eckradiusfräser Optimill-3D-CR-Hardened mit Durchmesser 10 Millimeter kam für die Finishbearbeitung des oberen Bereiches – Planfläche, Kontur und Radiusübergang – zum Einsatz. Dieser sehr stabil ausgelegte Fräser mit hoher Radiusgenauigkeit eignet sich zur Finishbearbeitung von Werkstoffen bis 66 HRC. Bei hohen Vorschubwerten erzeugt er erstklassige bis hin zu hochglänzenden Oberflächen.

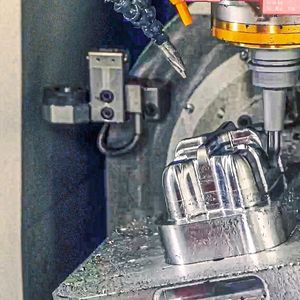

„Innovativ sind die Einsatzmöglichkeiten des Kreisradiusfräsers Optimill-3D-CS“, verrät Francesco Ingemi. Dank seiner speziellen Geometrie bearbeitet dieser Fräser, der wahlweise in Tropfen- oder Kegelform verfügbar ist, Werkstückflanken mit hoher Zustellung fertig und reduziert die Bearbeitungszeit. Im Vergleich zu üblichen Kugelfräsern lassen sich bei gleichem Zeilensprung und gleicher Bearbeitungszeit hochwertigere Oberflächengüten erzielen. Noch besser ausspielen kann der Fräser die Vorteile seiner Geometrie bei größeren Zeilensprüngen: Hier lassen sich die Prozesszeiten bei gleicher oder besserer Oberfläche um bis zu 80 Prozent verringern. Die hohe erzielbare Oberflächenqualität ermöglicht zudem eine merkliche Verringerung des Polieraufwands.

Der radiale Wendeschneidplatten-Fräser Neomill-3D-Finish ist universell für Schlichtbearbeitungen gehärteter Werkstoffe und Anwendungen einsetzbar. Die besonders verschleißfesten und exakt gefertigten Wendeschneidplatten mit axialer und radialer Wiper-Geometrie ermöglichen höhere Werte für Schnitttiefe sowie Vorschub pro Zahn und damit eine höhere Produktivität. Eine Vollhartmetall-Verlängerung macht zudem vibrationsarmes Schlichten auch in großen Tiefen möglich.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Beide Werkzeuge benötigen für einen idealen Betrieb hohe Vorschübe, nicht nur auf geraden Wegstrecken, sondern auch in stark gekrümmten Bahnen. Aufgrund ihrer hohen Dynamik (d. h. hohe Werte für die gefahrenen Beschleunigungen) bietet gerade dies die Röders-Maschine. „Auch nach der Bearbeitung von Innenecken, bei der die Geschwindigkeit ja auf null reduziert werden muss, werden nach kürzester Zeit wieder ideale Schnittwerte erreicht“, erläutert Gossel. Anwender erreichen daher sowohl sehr hohe Werkzeugstandzeiten also auch hervorragende Fräsergebnisse. „Ein sehr schönes Beispiel für die gewünschte Synergie zwischen Maschine und Werkzeugen“, unterstreicht Kasten Wolff.

Die Zusammenarbeit hat überzeugt, sowohl während der Definition der Bearbeitungsstrategie als auch in der Praxis: Die Bearbeitung des Musterbauteils dauerte acht Stunden und zwölf Minuten bei einer durchgängigen Oberflächenrauheit Ra = 0,09 bis 0,12 Mikrometern.

Hervorzuheben ist, dass für die Schlichtarbeitsgänge des Projekts zahlreiche unterschiedliche Werkzeuge eingesetzt wurden. In der Praxis wird dies oft unterlassen, weil es aufgrund unzureichender Werkzeuggenauigkeit beziehungsweise Maschinensteifigkeit oder -genauigkeit, zum Beispiel durch thermische Drifts, zu Problemen durch Absätze am Werkstück kommen könnte.

Dr.-Ing. Oliver Gossel, Vertriebsleiter Maschinenbau der Röders GmbH

Um dies zu vermeiden, nimmt der Anwender lange Bearbeitungszeiten in Kauf. Bei dem hier vorgestellten Projekt gab es aufgrund der Qualität von Maschine, Werkzeugen und CAM-Programmierung dagegen keine derartigen Risiken. Die gewählte, für die jeweiligen Oberflächensegmente ideale Strategie schlug sich in einer niedrigen Bearbeitungszeit nieder.

Mittlerweile laufen Projekte, bei denen gemeinsam Lösungen für Röders-Kunden entwickelt wurden.
