Kollisions-Überwachungssystem Mit Echtzeit-Überwachungssystem Kollisionen vermeiden

Kollisionen im Werkzeugmaschinenraum sind teuer. Um sie zuverlässig zu vermeiden, wurde nun eine neue Online-Echtzeitüberwachung entwickelt. Die Erstinbetriebnahme kann auch via CAD/CAM-System erfolgen. Damit ist der Maschinenhersteller in der Lage, in kurzer Zeit ein Abbild des Maschinenraums zu erstellen.

Anbieter zum Thema

Renishaw GmbH

Fastems Systems GmbH

COSCOM Computer GmbH

Fertigungsbetriebe müssen Kollisionen in ihren Werkzeugmaschinen vermeiden, denn Reparaturen und Stillstandszeiten sind teuer – insbesondere bei komplexen Bearbeitungszentren. Das Problem: Je komplizierter die Achsbewegungen sind, desto größer ist die Herausforderung für Mensch und Maschine. Um das Schadensrisiko zu minimieren, gibt es zuverlässige Schutzmaßnahmen.

Zur Kollisionsvermeidung gibt es die Online- und die Offlineüberwachung

Grundsätzlich werden zwei verschiedene Methoden zur Kollisionsvermeidung am Markt angeboten: online und offline. Der Unterschied: Die Offlineüberwachung erfolgt über einen separaten PC, in den alle relevanten Maschinen- und Werkzeugdaten exakt zu übertragen sind.

Eine hundertprozentige Übereinstimmung wird auf diese Weise kaum erreicht. Zudem funktioniert das System nur bei einer steten und zuverlässigen Datenkommunikation. Probleme mit dem PC stellen daher automatisch Probleme für die Kollisionsüberwachung dar.

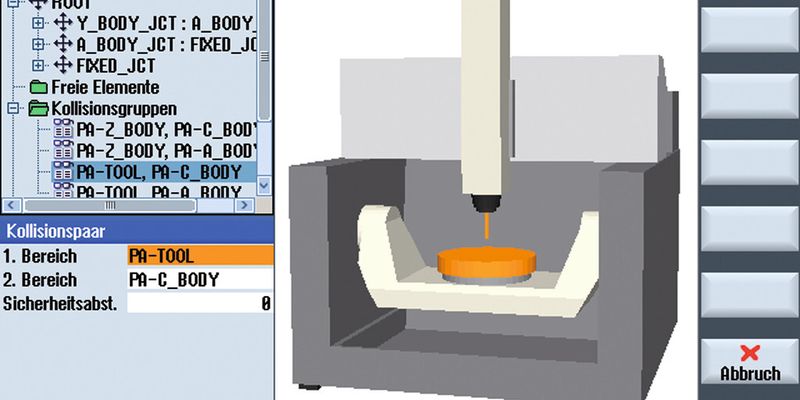

Als primärer Vorteil der Offlinelösung gilt die Entlastung der NCU (Numeric Control Unit), denn bei Onlinesystemen wird deren Rechenkapazität für die Überwachung genutzt. Bei leistungsschwachen CNC kann dies die Bearbeitungszeiten negativ beeinflussen. High-End-Steuerungen wie die neueste Entwicklungsstufe der Sinumerik 840D sl haben damit kein Problem. Viele Tests und Pilotprojekte haben gezeigt, dass der Leistungsverlust unter 1 % liegt.
