Okamoto Universaltalent für Präzision beim Rundschleifen

Redakteur: Carmen Kural

Durch die automatisch schwenkbare B-Achse sollen sich mit der CNC-Rundschleifmaschine UGM3100NC Rund-, Plan- und Innenschleifoperationen in einer Aufspannung präzise, schnell und wirtschaftlich durchführen lassen.

Firmen zum Thema

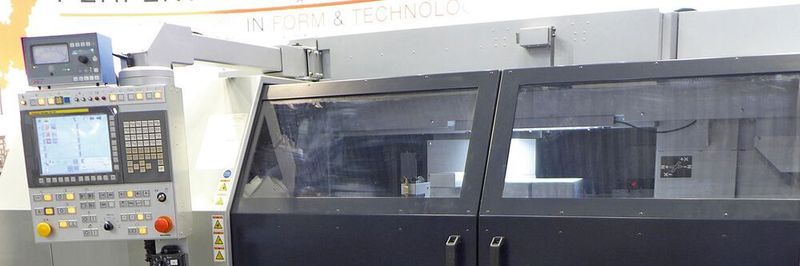

Mit der UGM3100NC lassen sich Rund-, Plan- und Innenschleifoperationen in einer Aufspannung präzise, schnell und wirtschaftlich durchführen.
Mit der UGM3100NC lassen sich Rund-, Plan- und Innenschleifoperationen in einer Aufspannung präzise, schnell und wirtschaftlich durchführen.
(Bild: Okamoto)

Die Universalschleifmaschine ist laut Okamoto auf höchst produktives Schleifen auch komplexer Herausforderungen ausgelegt. Grundlage dafür seien die drei unterschiedlichen Spindeltypen, die automatische B-Achse sowie die Bedienung durch Dialogeingabesoftware.

Weitere Vorteile sind die Doppel V-Längsführungen, wie es weiter heißt. Sie würden die Schleifkräfte wesentlich besser aufnehmen als herkömmliche V-Flachführungen und die Gesamtkonzeption für schwingungs- und vibrationsfreies Schleifen unterstützen. Auch die vorgespannten, direkt angetriebenen Kugelumlaufspindeln sorgen zusammen mit beschichteten Gleitführungen für einen ruhigen, störungsfreien Hochgeschwindigkeitsbetrieb, so Okamoto. Die Schleifscheiben und Spindeln werden mit AC-Servomotoren angetrieben. Die stufenlose Drehzahlregelung sei standardmäßig und unterstütze das Gesamtkonzept zur Herstellung höchster Präzision.

Der Schleifkopf verfügt über zwei große Schleifscheiben zum Rund- und Planschleifen sowie über eine Innenschleifspindel, heißt es weiter. Dabei seien alle Komponenten auf einer automatischen B-Achse montiert, die einen Schwenkwinkel von 0 bis -240° ermögliche. Das kleinste Eingabeinkrement liege bei 0,0001°. Der wartungsarme B-Achsenmotor mit Direktantrieb stehe für höchste Wiederholgenauigkeit beim Positionieren. Die Spitzenweite beträgt laut Hersteller maximal 1000 mm und die maximale Spitzenhöhe 150 mm. Die UGM3100NC (3180 mm × 2750 mm × 1900 mm) ist mit einer stufenlosen Drehzahlregelung für die Schleif- und Werkstückspindel ausgerüstet.
