Wälzlagerungen schneller bewerten

14.03.2019 | Autor/ Redakteur: Travis Shive, Francisco Serrano, Sylvain Bernard und Hedzer Tillema / Stefanie Michel

Wälzlageranwendungen schnell per Drag-and-drop aufbauen und bewerten? Das ermöglicht eine neue Simulationssoftware. Sie unterstützt Konstrukteure zudem bei der Optimierung der Wälzlagerungen und liefert weiterführende Berechnungsergebnisse.

Firmen zum Thema

Vogel Communications Group GmbH & Co. KG

SKF GmbH

Bosch Rexroth AG Linear Motion and Assembly Technologies

igus GmbH

Bild 1: Mit SKF Simpro Quick lässt sich die Leistung von Lageranordnungen auf Grundlage ihrer jeweiligen Anwendungsanforderungen und Betriebsbedingungen sehr schnell untersuchen.
(Bild: SKF)

Zeitintensive Berechnungen will sich kaum ein Unternehmen leisten, wenn es andere Möglichkeiten gibt. Hinterlegt mit breitem Ingenieurwissen bietet die Einwellen-Lagersimulationssoftware SKF Simpro Quick Konstrukteuren hier die Möglichkeit, den Designprozess zu beschleunigen und die Lagerauswahl zu optimieren. Mit der Software lassen sich, basierend auf der individuellen Anwendung, Betriebsbedingungen sehr schnell untersuchen und optimieren.

Präzise Daten auf benutzerfreundlicher Oberfläche

Zu diesem Zweck stecken in SKF Simpro Quick auch jahrzehntelange Praxiserfahrungen in den verschiedensten Anwendungsbereichen. Die Software integriert jederzeit die neuesten Lager aus dem jüngsten Wälzlagerkatalog von SKF, sodass die Anwender diese virtuell testen können. Dabei hat der Nutzer natürlich die Wahl, ob er Lager der Explorer-Leistungsklasse auswählen oder seine Lösung lieber auf Basis von Standardlagern entwickeln möchte. Der Zugriff auf die umfangreiche Lagerdatenbank von SKF bietet dem Kunden zahlreiche Möglichkeiten, eine optimale Wälzlagerung zu konstruieren – von zwei Lagern auf einer Welle bis hin zu beliebig vielen Lagern.

Bildergalerie

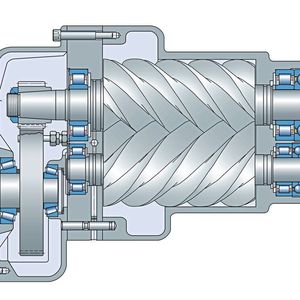

Bild 2: Ein Schraubenkompressor mit Getriebe.

Bild 4: Nach der Auswahl der Lager wird festgelegt, wie das Lager auf der Welle und im Gehäuse montiert ist.

Bild 5: Grenzbedingungen, wie beispielsweise die Leistungsaufnahme, werden festgelegt.

Bildergalerie mit 8 Bildern

Da die „Quick“-Version auf der gleichen Plattform fußt wie die bei SKF intern gebräuchliche „High-End“-Variante (SKF Simpro Expert), können sich die Quick-Anwender bei besonders komplexen Wälzlager-Fragestellungen auch direkt mit den Spezialisten bei SKF austauschen.

Anwendungsmodellierung und Lagerleistungsanalyse

Es sind nur wenige Schritte erforderlich, um ein komplettes Modell zu erstellen. Als Beispiel dient in diesem Fall eine Vorgelegewelle für einen Schraubenkompressor (Bild 2). Durch den Betrieb von Schraubenkompressoren mit verschiedenen Leistungsstufen ändert sich die Maschinenleistung. So wirken unterschiedliche Drehzahlen und Drehmomente auf die Kräfte am Zahneingriff ein. Dies wiederum hat Auswirkungen auf die Lagerleistung.

Nachfolgend wird Schritt für Schritt erläutert, wie SKF Simpro Quick die Konstrukteure bei der Optimierung eines Lagerungsentwurfs und bei der Verkürzung der Testzeit unter unterschiedlichen Betriebsbedingungen unterstützen kann.
