CAM-Software

5-Achs-Bearbeitung optimiert

| Redakteur: Stefanie Michel

Durch die größere Kontaktfläche zum Bauteil im Vergleich zu Kugelfräsern wird beim Kreissegmentfräsen ein höherer Bahnabstand in der Schlichtbearbeitung möglich.
Bildergalerie: 1 Bild

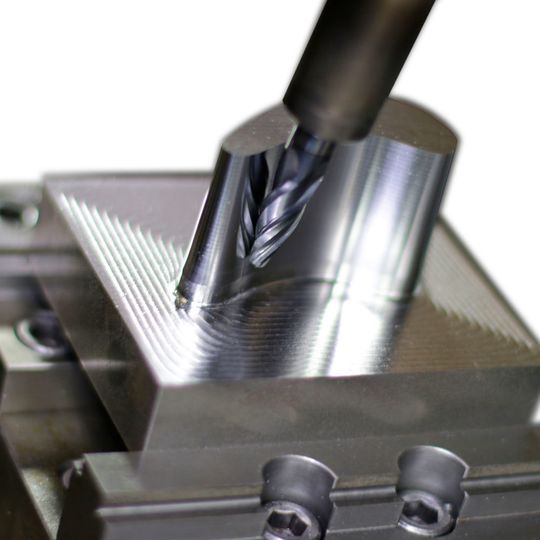

Durch die größere Kontaktfläche zum Bauteil im Vergleich zu Kugelfräsern wird beim Kreissegmentfräsen ein höherer Bahnabstand in der Schlichtbearbeitung möglich. (Bild: Mastercam)

An seinem Metav-Messestand wird Mastercam die aktuelle Version seiner CAD/CAM-Software vorstellen. Highlight sollen die Live-Vorführungen sein, denn auf einem 5-Achs-Bearbeitungszentrum wird ein Bauteil vor Ort gefertigt.

Der Fokus wird auf dem dynamischen 5-Achs-Fräsen sowie auf dem Schlichten mit Kreissegmentfräsern liegen, denn Mastercam optimiert das Programmieren von grundlegenden 5-Achsen-Konturbearbeitungen bis zu dynamischem Schruppen und komplexer Schlichtbearbeitung.

Dynamisches Fräsen

Die Dynamic Motion Technology zum dynamischen Fräsen basiert auf langjähriger Erfahrung. Unter Dynamic Motion versteht der Softwareanbieter gleichmäßige Werkzeugwege mit konstanter Querzustellung und Spanmittendicke. Durch den speziellen Berechnungsalgorithmus erhält der Werkzeugweg sein charakteristisches Aussehen. Die Vorteile dieser Bearbeitung sind laut Mastercam flüssige Werkzeugbewegungen, keine abrupten Richtungsänderungen und damit weniger Verschleiß und Bruch, Zeit- und Geldersparnis, kürzere Bearbeitungszeiten, höhere Werkzeugstandzeiten, weniger Werkzeugwechsel, mehr Teile, geringere Kosten sowie die Bearbeitung harter Materialien

Schlichten mit Kreissegmentfräsern

Das Schlichten mit Kreissegmentfräsern, also eine Kombination aus Werkzeug und Bearbeitungsstrategie, bietet Vorteile gegenüber einer herkömmlichen Bearbeitung. Mastercam unterstützt unterschiedliche Kreissegmentfräser. Diese neuen Formen haben große Radien im schneidenden Bereich und eröffnen damit völlig neue Möglichkeiten. Durch die größere Kontaktfläche zum Bauteil im Vergleich zu Kugelfräsern wird ein höherer Bahnabstand in der Schlichtbearbeitung möglich. Dies führe dazu, dass eine höhere Oberflächenqualität in einer kürzeren Zykluszeit erzielt werde.

Mastercam unterstützt sowohl eine Einzel- als auch eine Mehrflächenbearbeitung. Diese Funktionen sind kostenfrei in Mastercam Multiaxis enthalten und bieten vertraute 3-HSC- und 5-Achsen-Werkzeugwege.

Durch eine enge Zusammenarbeit mit namhaften Werkzeugherstellern ist Mastercam in die Weiterentwicklung dieser Technologie aktiv involviert und kann die so gewonnenen Erkenntnisse in die Software einfließen lassen.

InterCAM auf der Metav 2018: Halle 14, Stand A119
