Bodenverfahrachse Bodenverfahrachse für die Giganten unter den Robotern

Redakteur: Mag. Victoria Sonnenberg

Mit der neuen Bodenverfahrachse Trackmotion Floor TMF-5 erweitert Güdel, Automatisierer und Hersteller präziser Maschinenkomponenten, den Arbeitsbereich von Schwerlastrobotern um eine siebte Achse.

Anbieter zum Thema

Güdel Group AG
ACE Stoßdämpfer GmbH
Renishaw GmbH
Getac Technology GmbH

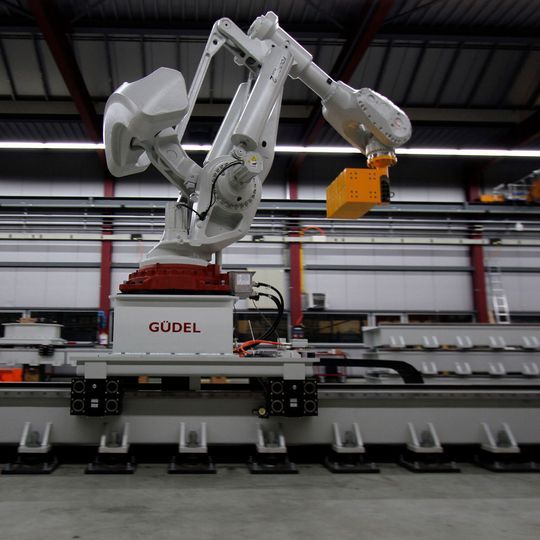

Die Länge der TMF-5 lässt sich beliebig festlegen und auch nachträglich noch erweitern.
Die Länge der TMF-5 lässt sich beliebig festlegen und auch nachträglich noch erweitern.
(Bild: Güdel)

Die modular erweiterbare Linearachse nimmt Traglasten von über 10 t statisch und über 6 t dynamisch auf und ist speziell für die großen Industrieroboter und deren Applikationen ausgelegt. Die Verfahrachse der Baugröße 5 ist – wie auch die übrigen kleineren Linearachsen – für alle Robotertypen geeignet. Alle gängigen Industrieroboter können auf die Laufwägen von Güdel montiert werden.

Die Länge der TMF-5 lässt sich beliebig festlegen und auch nachträglich noch erweitern. Die TMF-5 verfügt über miteinander kombinierbare Standardmodule von 3, 4 und 5 m Länge. Zusätzlich kann die TMF-5 mit mehreren Laufwägen bestückt werden. Bis zu vier Schlitten sind möglich durch den Einsatz des Güdel eigenen Schwerlast-Führungssystems und spezieller Doppelrollenböcke.

Um den Robotern in der Höhe mehr Bewegungsfreiheit zu verleihen, stehen drei Standardsockel von 300 bis 500 mm zur Auswahl. Falls eine spezielle Montageposition benötigt wird, fertigt Güdel kundenspezifische Aufbauten an.

Beim Antrieb kommen ebenfalls Güdel-Produkte zum Einsatz: schrägverzahnte und gehärtete Zahnstangen, dazu passende Ritzel sowie das eigene Hochleistungswinkelgetriebe. Die Motoren werden nach Kundenwünschen ausgewählt.

Das System ist trotz seiner wuchtigen Erscheinung und enormer zu bewegender Massen relativ geräuscharm und erreicht eine Lärmimmission von nur 75 dB(A), so die Angaben des Herstellers. Die ersten TMF-5 sind bereits im Karosseriebau namhafter Automobilhersteller im Einsatz. Die Schwerlastroboter auf der Güdel-Verfahrachse handhaben ganze Rohkarossen von mehreren hundert kg Gewicht.
