Fräsen CNC-Fräsmaschine lässt sich von zwei Seiten aus bedienen

Eine CNC-Fräsmaschine für die Bearbeitung von Aluminium und Kunststoff kann von der Vorder- und Rückseite aus bedient werden. Zwei Wechseltische auf der vorderen Bedienseite ermöglichen eine nebenzeitfreie Fertigung. Beim Fräsen von CFK oder GFK kommt ein spezieller Staubsauger zum Einsatz.

Anbieter zum Thema

Schages GmbH & Co.KG

isel Germany GmbH

Mikron Switzerland AG, Division Tool

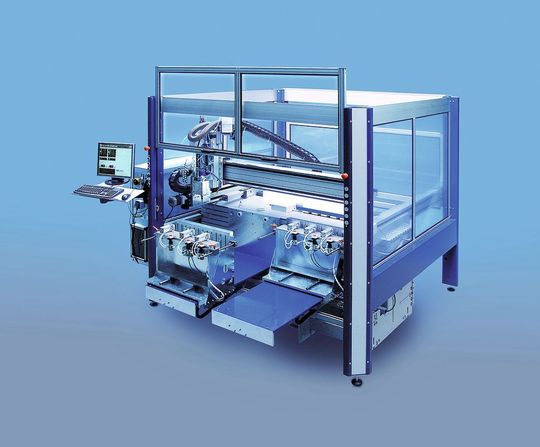

Eine spezielle CNC-Fräsmaschine für Aluminium und Kunststoff hat die Knickmeier GmbH entwickelt. Die Maschine kann mit einigen Besonderheiten aufwarten. So ist die Bedienung von zwei Seiten, vorne und hinten, möglich.

CNC-Fräsmaschine durch Baukastensystem in verschiedenen Größen

Die im Baukasten gefertigte CNC-Maschine gibt es in unterschiedlichen Größen. Eine schnelle Bahnsteuerung für bis zu acht Achsen steuert die digitalen Servomotoren. Die zwei Y-Achsen werden von jeweils einem Servomotor angetrieben.

Dadurch ergibt sich eine sehr steife Portalbrücke. Außerdem kann ein eventuell vorhandener Winkelfehler zwischen den Achsen leicht über die Software korrigiert werden.

In den Linearachsen treiben Kugelgewindespindeln mit 10 oder 20 mm Steigung die Linearschlitten an. Es ergeben sich so Verfahrgeschwindigkeiten von 400 oder 700 mm/s. Das entspricht 24 beziehungsweise 42 m/min bei einer Auflösung von 0,002 oder 0,004 mm. Die Reproduzierbarkeit der angefahrenen Position ist auf 0,01 mm genau.

CAD/CAM-Programm der Fräsmaschine vereinfacht Datenaufbereitung

Ein leicht zu bedienendes CAD/CAM-Programm übernimmt die Datenaufbereitung. Schon nach einer Einarbeitungszeit von zwei bis drei Stunden kann der Bediener eigene Programme erzeugen.

Die Fräsmaschine ist auf der vorderen Bedienseite mit zwei Wechseltischen ausgerüstet. Dort können Werkstücke bis zu einer Breite von 600 mm, einer Tiefe von 250 mm und einer Höhe von 400 mm gespannt werden.

Die Wechseltische ermöglichen eine nebenzeitfreie Bearbeitung der Werkstücke. Gerade bei kurzen Laufzeiten der Werkstücke ergibt sich ein großes Einsparpotenzial. So konnte ein Kunde eine Produktivitätssteigerung von 70% erzielen.

Fräsmaschine mit Flachspannern auf den Wechseltischen

Auf den Wechseltischen befinden sich spezielle pneumatische Flachspanner, die eigens für diese Aufgabe entwickelt wurden. Die Flachspanner sind in drei Breiten erhältlich, mit 290 mm (Spanndruck 140 kg bei 6 bar), mit 230 mm (Spanndruck 100 kg bei 6 bar) und mit 180 mm (Spanndruck 60 kg bei 6 bar).

In den Spannleisten der Spanner können mit der Maschine teilespezifische Ausfräsungen eingebracht werden, um zum Beispiel flache Deckel zu spannen. Außerdem werden auch Kurzhubzylinder mit einer Spannfläche von 50 mm × 50 mm eingesetzt. Dadurch ist es beispielsweise möglich, fünf kleinere Gehäuse gleichzeitig zu spannen und zu bearbeiten.
