Dezentrale Teilereinigung sichert Wertschöpfungsprozesse

| Autor/ Redakteur: Bernd Kirchner /

Um eine fehlerfreie Montage oder Lackierung sicherzustellen, ist bei Serienteilen eine vorgeschaltete Teilereinigung erforderlich, die wirtschaftlich in Fertigungslinien für hohe Bauteilsauberkeit sorgt. Das setzt im Landmaschinenbau mehr als eine zuverlässige Reinigungstechnik voraus.

Firmen zum Thema

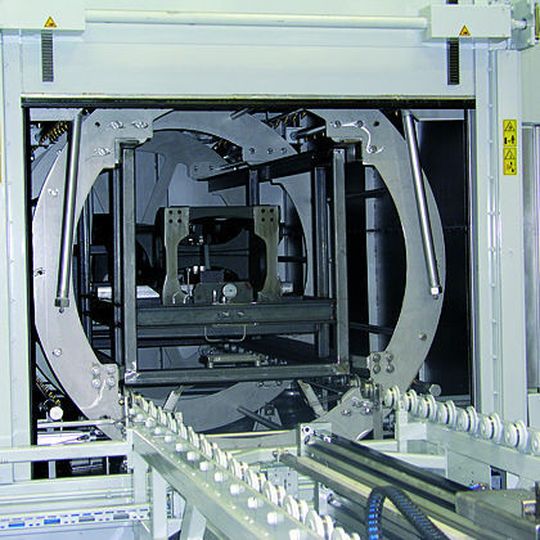

Bild 1: Rhönradanlage zur Reinigung von Rahmenteilen. Um ein optimales Ergebnis zu erzielen, ist das Bauteil hydraulisch in einem drehbaren Gestell gespannt. Bild: BVL Oberflächentechnik
Bild 1: Rhönradanlage zur Reinigung von Rahmenteilen. Um ein optimales Ergebnis zu erzielen, ist das Bauteil hydraulisch in einem drehbaren Gestell gespannt. Bild: BVL Oberflächentechnik
( Archiv: Vogel Business Media )

Im Landmaschinenbau wird viel Wert auf die Teilereinigung gelegt. Sie sichert die Wertschöpfung, die in der mechanischen Fertigung geschaffen wird. Aufgrund der Wirtschaftlichkeit ist die Integration der Reinigungsanlagen in vorhandene Fertigungslinien erforderlich.

Sonderanfertigungen zur Teilereinigung

Daher sind beim Traktorhersteller Agco/Fendt in Marktoberdorf keine Standardanlagen installiert. Der Anlagenhersteller BVL Oberflächentechnik konzipierte für den Kunden spezielle Systeme: unter anderem für die Reinigung der Schleppergrundrahmen und unterschiedlicher Getriebegehäuse.

Bildergalerie

Bildergalerie mit 5 Bildern

Vor der Montage werden die Schleppergrundrahmen bei Agco/Fendt gereinigt und phosphatiert. Das geschieht in einer Rhönradanlage mit schwenkbarem Aufnahmegestell. Vor der Reinigung wird jeder Rahmen im Gestell hydraulisch gespannt und um 360° in die Reinigungsanlage gedreht.

Die komplette Reinigung umfasst die Schritte Anlagenbeschickung, Reinigung und Phosphatierung, zwei Spülvorgänge und die Trocknung. Alle Prozessschritte laufen automatisch ab (Bild 1).

Reinigung von Getriebegehäuse erfordert aufwändige Badpflege

Die Reinigung von Gehäusen für Differenzialgetriebe findet in einer Durchlaufanlage statt. Aufgrund des hohen Späneeintrags – in Kombination mit Emulsion und Gussstaub – ist eine aufwändige Badpflege erforderlich. So wurde für den Späneaustrag ein Magnetförderer installiert. Außerdem sind in den Druckleitungen der Waschwasserpumpen automatische Rückspülfilter mit einer Filterfeinheit von 70 µm eingebaut.

Zusammen mit der Tankspülung sorgt der Rückspülfilter dafür, dass sich kaum Ablagerungen auf dem Tankboden befinden. Für den Ölaustrag aus dem Wasch- und Spülbad sind große Plattenphasentrenner verantwortlich (Bild 2 – siehe Bildergalerie).
