Bimatec Soraluce Dynamics Active Stabilizer sorgt für volle Fräspower

| Redakteur: Jürgen Schreier

Mit dem Dynamics Active Stabilizer von Bimatec Soraluce treten keine Vibrationen mehr auf und die Zerspanungsleistung beim Fräsen lässt sich um bis zu 300 % steigern. Das begeisterte auch die MM-Leser.

Firmen zum Thema

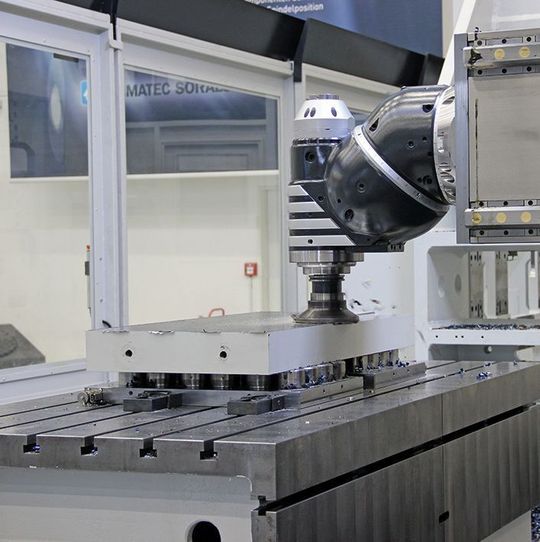

Das Geheimnis des Dynamics Active Stabilizer verbirgt sich in den Aktoren des Systems, die in Echtzeit Gegenschwingungen erzeugen, mit denen die Vibrationen ausgelöscht werden.
Das Geheimnis des Dynamics Active Stabilizer verbirgt sich in den Aktoren des Systems, die in Echtzeit Gegenschwingungen erzeugen, mit denen die Vibrationen ausgelöscht werden.
(Bild: Kroh)

Beim Auto spricht man davon, die Pferdestärken auf die Straße bringen zu müssen. Beim Fräsen geht es darum, die Leistung der Maschine am Werkstück auch in Zerspanvolumen umsetzen zu können. Doch bei dieser Aufgabe sind die auftretenden Vibrationen die physikalische Grenze. Bimatec Soraluce ist es jetzt gelungen, mit dem Dynamics Active Stabilizer (DAS) diese Grenze zu überwinden. Das System wurde während der Technologietage im November 2014 als Weltneuheit präsentiert.

Gegenschwingungen löschen Vibrationen aus

„Hinter dem DAS-System stecken sechs Jahre Entwicklungsarbeit”, verrät Fred Bisgwa, geschäftsführender Gesellschafter der Bimatec Soraluce Zerspanungstechnologie GmbH. Mehr als ein Jahr war das System bei Pilotkunden im Einsatz. „Daher können wir aufgrund der Analyse von Fertigungsprozessen bei unseren Kunden sagen, dass mit aktivem DAS in 99 % aller Anwendungen keine Vibrationen mehr auftreten. Und das unabhängig vom verwendeten Werkzeug und der Spindelposition“, hebt Bisgwa hervor. Damit könne jetzt im kompletten Arbeitsraum die volle Leistung der Werkzeugmaschine auch genutzt werden. „Die Zerspanungsleistung lässt sich so um bis zu 300 % steigern.”

Bildergalerie

Das Geheimnis des Dynamics Active Stabilizer verbirgt sich laut Bisgwa in den Aktoren, die in Echtzeit Gegenschwingungen erzeugen, mit denen die Vibrationen gelöscht werden. Bei der Zerspanung entstehen im Werkzeug und der Spindel Schwingungen. „Diese Erregerfrequenzen erzeugen innerhalb des Frässchiebers strukturelle Vibrationen, die sich in die Maschine ausbreiten”, erläutert Michael Fünders, Leiter des Technologiezentrums.

Das System messe über Sensoren diese Schwingungen und zwei Aktoren auf dem Frässchieber sorgten dann für deren Eliminierung. „DAS arbeitet in einem Frequenzbereich von 20 bis 100 Hz und erkennt automatisch jede Änderung der Bearbeitungsbedingungen”, betont Fünders. Ohne die störenden Vibrationen werde eine bessere Oberflächenqualität erzielt, könnten höhere Vorschübe gefahren werden und reduziere sich die Bearbeitungszeit um über 45 %.

„Die Werkzeugstandzeit erhöht sich um bis zu 30 %”, nennt Fünders einen weiteren Vorteil, „und der Verschleiß an Maschinenkomponenten wie dem Spindellager verringert sich.” Bimatec Soraluce bietet den Dynamics Active Stabilizer in allen Maschinen – bis auf die kleine TA-Baureihe. Eine Nachrüstmöglichkeit besteht allerdings nicht. Nach Einschätzung von Geschäftsführer Bisgwa müsste zukünftig jede neue Maschine mit dem DAS-System verkauft werden. „Alleine aufgrund der Reduzierung der Werkzeugkosten amortisiert sich die Investition für den Kunden in sechs bis zwölf Monaten”, verspricht Bisgwa.

Tauschbarkeit der Fräsköpfe innerhalb einer Stunde ist bis heute einzigartig

Die Bimatec Soraluce Zerspanungstechnologie GmbH beschäftigt sich ausschließlich mit der Entwicklung und Herstellung, dem Service und Vertrieb intelligenter, flexibler Fräs- und Bohrzentren sowie Karusell-Dreh- und -Fräszentren. Mit einem klaren Konzept, hoher Flexibilität, kurzen Entscheidungswegen und einer projektorientierten Organisation hat sich das hessische Unternehmen als mittelständischer Anbieter positioniert.

Seit der Firmengründung im Jahre 1991 wurden die Produkte kontinuierlich weiterentwickelt. Dabei leistete man Pionierarbeit auf den Gebieten der Linearführungssysteme und der Antriebstechnik. Bis heute ist die Tauschbarkeit der Fräsköpfe innerhalb einer Stunde einzigartig.

Weitere Informationen: Bimatec Soraluce Zerspanungstechnologie GmbH, 65553 Limburg, www.bimatec.de
