Geteilte Spindelwelle senkt Folgekosten bis zu 30%

11.01.2010 | Autor / Redakteur: Fred Elflein / Reinhold Schäfer

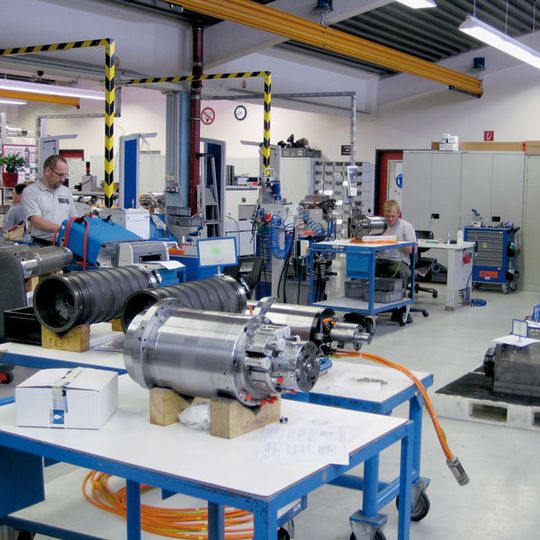

Anstatt die komplette Welle zu ersetzen, wird bei geteilten Wellen nur die Werkzeugaufnahme ausgetauscht. Dies spart 30% der Reparaturkosten. Bild: Weiss
Anstatt die komplette Welle zu ersetzen, wird bei geteilten Wellen nur die Werkzeugaufnahme ausgetauscht. Dies spart 30% der Reparaturkosten. Bild: Weiss

Die Werkzeugschnittstellen von Spindelwellen unterliegen einem betriebsbedingten Verschleiß und können schnell beschädigt werden. Nutzen Anwender Spindeln mit einer demontierbaren Werkzeugaufnahme, können sich die anfallenden Reparaturkosten bis zu 30% reduzieren.

Die in Werkzeugmaschinen eingesetzten Spindeln sind komplexe, mechatronische Einheiten, die aus unterschiedlichen, anspruchsvollen Bauteilen bestehen. In der Maschine verbaut, ist nicht mehr viel davon zu sehen. Die Werkzeugaufnahme ist eine Ausnahme. Sie nimmt das Werkzeug auf und überträgt die Drehbewegung sowie die für die Zerspanung benötigte Leistung.

Integration der Werkzeugaufnahme nach zwei Methoden

Zur Integration der Werkzeugaufnahme gibt es zwei unterschiedliche Methoden. Am weitesten verbreitet ist die in die Spindelwelle integrierte Werkzeugaufnahme. Eine interessante Alternative dazu ist die demontierbare Ausführung. Am Markt erhältliche einteilige Spindelwellen haben nur einen kleinen Vorteil: Sie sind etwas günstiger im Anschaffungspreis.

Dafür gibt es aber einen schwerwiegenden Nachteil: Im Reparaturfall muss nicht nur die Werkzeugaufnahme, sondern die gesamte Welle erneuert werden – ein teures Unterfangen. Häufig ist der Spindel-Rotor nicht lösbar auf die Welle geschrumpft und kann nicht weiter verwendet werden. Die Kosten sind dann im Durchschnitt fünfmal so hoch wie im Vergleich dazu, wenn nur die Werkzeugschnittstelle ausgetauscht wird.

Beschädigte Werkzeugaufnahmen müssen repariert werden

Zweiteilige Wellen kosten durchschnittlich etwa 20% mehr als einteilige. Der Mehrpreis amortisiert sich nach ein bis zwei Folgereparaturen. Das ist abhängig davon, welcher Spannsatztyp vorher verwendet wurde. Auch bei der Reparatur anderer Werkzeugmaschinen mit Spindeln anderer Hersteller ist dies so. Die Lebenszykluskosten von Spindeln mit einteiligen Wellen und integrierter Werkzeugaufnahme sind immer deutlich höher als jene mit demontierbarer Schnittstelle.
