Kugelgewindetrieb

Gewindetriebe für den Hochlastbereich

| Redakteur: Stefanie Michel

Mit der Schwerlastreihe Hercules bietet Kammerer Kugelgewindetriebe bis zu einem Nenndurchmesser von 160 mm und einer Länge bis über 15 m an.

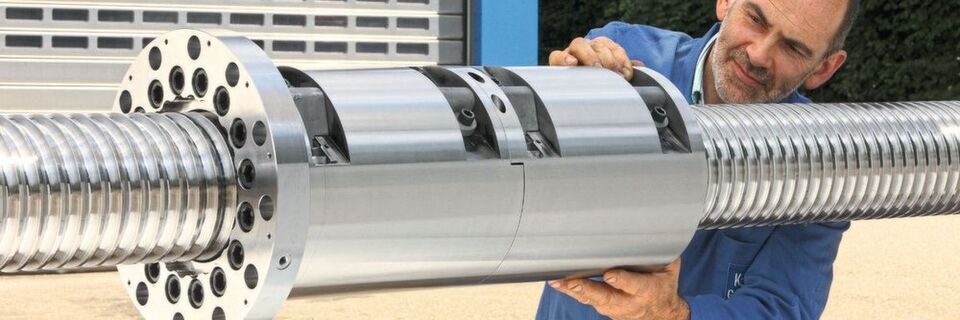

Mit der Schwerlastreihe Hercules bietet Kammerer Kugelgewindetriebe bis zu einem Nenndurchmesser von 160 mm und einer Länge bis über 15 m an. (Bild: Kammerer Gewindetechnik)

Für große Werkzeugmaschinen bietet Kammer Gewindetechnik GmbH Hochlast-Kugelgewindetriebe an. Diese sind in Baugrößen bis zu 160 mm × 50 mm erhältlich.

Die Schwerlastspindeln der Baureihe Hercules von Kammerer Gewindetechnik sollen sich durch hohe Dynamik und Spitzenlastkapazitäten bei gleichzeitig geringem Verschleiß auszeichnen. Sie können dynamische Axialkräfte bis 160 t pro Antrieb und Spitzengeschwindigkeiten von 1600 mm/s erreichen.

Speziell für den Hochlastbereich hat Kammerer eine Kugelrückführung in Verbindung mit großen Wälzkörpern bis 20 mm Durchmesser entwickelt, die eine höhere dynamische Kapazität erreichen soll. Diese Kugelrückführung vermindere auch unter ungünstigen Umgebungsbedingungen den direkten Kugel-Kugel-Kontakt. Das vermeidet vorzeitigen Verschleiß, der durch die Drehmoment- beziehungsweise Radialbelastungen auf die Mutter bewirkt wird. Darüber hinaus lässt sich durch die Möglichkeit der Einzelgangschmiertechnik Verschleiß reduzieren, so der Hersteller.

Laufbahngeometrie der Gewindespindel optimiert

Bei der Entwicklung der Baureihe wurden auch die Laufbahngeometrie der Gewindespindel und Mutter sowie die Materialspezifikation und deren Mutter-Kugel-Spindel-Paarung optimiert. Die verbesserte Geometrie bewirkt eine Geräuschreduzierung im Betrieb. Unter idealen Voraussetzungen bei optimaler Schmierung, Einbaugeometrie und Wälzkörperwahl können mit Hercules-Kugelgewindetrieben in der Abmessung 100 mm × 50 mm (Durchmesser × Steigung) Spitzengeschwindigkeiten von 1600 mm/s realisiert werden.

Katalog für die Kugelgewindetriebe herunterladen

Kugelgewindetriebe der Baureihe Hercules werden in Baugrößen bis zu KGT 160 mm × 50 mm angeboten. Neben Werkzeug-, Prüf-, Kunststoffspritzgießmaschinen und Pressen umfassen die Einsatzgebiete zum Beispiel Hebe- und Montageeinrichtungen für Flugzeuge und Schienenfahrzeuge sowie andere Lift- und Hubeinrichtungen. Die Kugelgewindetriebe werden in Hornberg im Schwarzwald hergestellt und weltweit vertrieben.
