Moulding Expo Haas bietet Bearbeitungsvorschläge direkt auf der Moulding Expo

Redakteur: Mag. Victoria Sonnenberg

Auf der Moulding Expo wird auch Haas Automation ein breites Portfolio seiner CNC-Werkzeugmaschinen für den Werkzeug und Formenbau in Stuttgart präsentieren. Vom 5. bis 8. Mai haben die Besucher zudem die Möglichkeit, Werkstücke oder Zeichnungen mitzubringen, für die Hass optimale Bearbeitungslösungen vorschlägt.

Firmen zum Thema

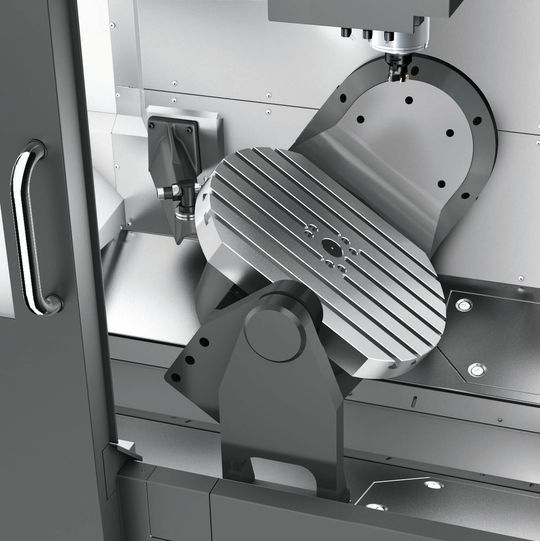

Der Zwei-Achsen-Dreh-/Schwenktisch mit einem Schwenkwinkel von + 110° und -35 ° sowie einer 360°-Rotation.
Der Zwei-Achsen-Dreh-/Schwenktisch mit einem Schwenkwinkel von + 110° und -35 ° sowie einer 360°-Rotation.
(Bild: Haas)

Bestandteil des Messeauftritts sind unter anderem die Formenbaumaschinen VM-6 und VM-2, das universelle 5-Achsen-Bearbeitungszentrum UMC-750, die Micro-Fräsmaschine OM-2A und das CNC-Drehzentrum ST-20SSY. Die VM Modelle sind speziell für den Formenbau ausgelegt. Drei Baugrößen VM-2 mit Verfahrwegen von 762 mm × 508 mm × 508 mm (XYZ), VM-3 mit Verfahrwegen von 1016 mm × 660 mm × 635 mm (XYZ) und VM-6 mit Verfahrwegen von 1626 mm × 813 mm × 762 mm (XYZ) decken einen weiten Fertigungsbereich ab. Alle Baugrößen verfügen über eine SK-40 Spindel, einen Drehzahlbereich bis 12.000 min-1, 22,4 kW Vektorantrieb und Inline-Direktantrieb. Die umfangreiche Grundausstattung umfasst einen seitlich angeordneten Werkzeugwechsler mit 24+1 Magazinplätzen, einen Spiral-Späneförderer, Kühlmittelsystem, tragbares Bedienpult, High-Speed-Bearbeitung, 750 MB Programmspeicher, USB-Anschluss und vieles mehr.

Universelles 5-Achsen-Bearbeitungszentum UMC-750

Auf der Moulding Expo wird die UMC-750 mit Sicherheit erneut viel Aufmerksamkeit erregen. Neben großzügigen Verfahrwegen von 762 mm × 508 mm × 508 mm in der X-, Y- und Z-Achse bietet die Maschine einen integrierten 630 mm × 500 mm Zwei-Achsen-Dreh-/Schwenktisch mit einem Schwenkwinkel von +110 und -35 Grad sowie einer 360°-Rotation. Sie kann Werkstücke mit einem Gewicht von 300 kg aufnehmen und ist mit einem seitlich angeordneten Werkzeugwechsler mit 40+1 Magazinplätzen sowie einer SK40-Spindel mit 12.000 min-1 und 22,4 kW Direktantrieb ausgestattet.

Bildergalerie

Ebenfalls zur Grundausstattung des universellen 5-Achsen-Bearbeitungszentrums UMC-750 gehört das intuitive drahtlose Werkzeug- und Werkstückmesstastsystem WIPS-R. Es beinhaltet den berührenden Messtaster TS27R zur Werkzeugmessung sowie den Spindel-Messtaster OMP40 von Renishaw.

Micro-Fräsmaschine für filigranes Arbeiten

Für filigranes Bearbeiten zeigt Haas sein kleinstes Modell OM-2A auf der Moulding Expo. Auf minimaler Stellfläche erhalten Fertigungsunternehmen ein vollfunktionsfähiges CNC-Produktionsmittel. Zur Grundausrüstung der OM-2A gehören Verfahrwege von 305 mm × 254 mm × 305 mm (XYZ), ein Maschinentisch von 508 mm × 254 mm mit T-Nuten, eine SK-20 Spindel mit 3,7 kW Antriebsleistung und ein Drehzahlbereich bis 30.000 min-1. Zur umfangreichen Grundausstattung gehören unter anderem ein automatischer Werkzeugwechsler mit 20 Magazinplätzen, High-Speed-Bearbeitung, 1 MB Programmspeicher und ein USB-Anschluss.
