Linearsystem Kompakter motorischer Präzisionsschlitten

| Redakteur: Stefanie Michel

Maximale Leistung bei minimiertem Einbauraum und Gewicht: Das verspricht Föhrenbach. Mit der Kugelbüchsenführung KBS 075 ergänzt das Unternehmen seine Produktpalette von motorischen Präzisionsschlitten mit Spindelantrieb um eine besonders kompakte Lösung.

Firmen zum Thema

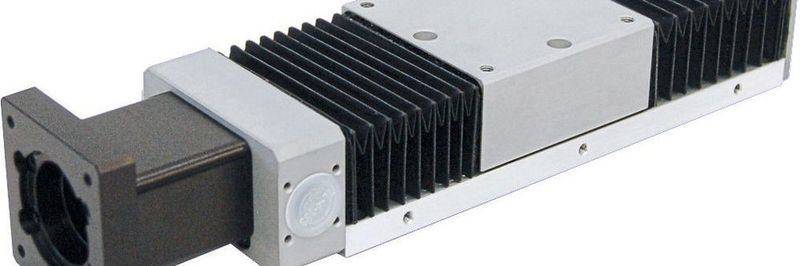

Der neue Präzisionsschlitten KBS 075 mit Spindelantrieb: Die kompakte Führungseinheit hat eine Breite von 75 mm.
Der neue Präzisionsschlitten KBS 075 mit Spindelantrieb: Die kompakte Führungseinheit hat eine Breite von 75 mm.
(Bild: Föhrenbach)

Mit einer Breite der Führungseinheit von 75 mm eignet sich das neue Modell KBS 075 insbesondere für leichte Führungs- und Montageaufgaben. Es bietet laut Hersteller alle bewährten technischen Vorteile dieser Baureihe und soll durch den baukastenähnlichen Aufbau größtmögliche Flexibilität bei der Konfiguration von Ausführungen ermöglichen, die funktional und preislich bestens auf die jeweilige Anwendung zugeschnitten sind.

Optimale Kraftaufnahme der Wellenunterstützung

Charakteristisches Konstruktionsmerkmal der Präzisionsschlitten mit Kugelbüchsenführungen ist die V-Anordnung der Wellenunterstützung. Dadurch werden die auf die Führungseinheit wirkenden Kräfte optimal aufgenommen, woraus eine von der vorliegenden Lastrichtung unabhängige, optimale Momenten- und Zugbelastbarkeit der Führung resultiert. Diese kompakte Konstruktion ermöglicht es dem Maschinenbauer gegebenenfalls eine kleinere und damit kostengünstigere Einheit zu verwenden und so Bauraum in der Maschine einzusparen.

Linearachssysteme aus dem Baukasten

Die Kugelbüchsenführung KBS 075 ist Teil des Föhrenbach-Baukastensystems, das Präzisionsschlitten unterschiedlicher Führungsarten, Baugrößen und Schlittenlängen mit jeweils unterschiedlichen Hüben umfasst. Die Führungseinheiten können direkt oder mit Standardwinkeln einfach und kostengünstig zu vielfältigen 2-, 3- und Mehrachs-Systemen kombiniert werden.

Der Schlitten wird über Präzisions-Kugelgewindetriebe mit Steigungen von 2 und 5 mm angetrieben. Lieferbar sind Hübe von 25 bis 300 mm. Der Motor kann axial über Flansch und Kupplung oder über seitlich montierten Riementrieb angebaut werden. Das Übersetzungsverhältnis der Spindel beträgt 1:1. Nach Kundenwunsch ist die Verwendung unterschiedlicher Motorentypen möglich..
