Mit Atro stellt Beckhoff ein neues Konzept für Robotik-Applikationen vor. Dabei handelt es sich um einen modularen Baukasten, aus dem sich flexibel für jede Anwendung die passende Roboterkinematik zusammenstellen lässt.

Mit „ATRO“ (Automation Technology for Robotics) können die Anwender aus den zur Verfügung gestellten Modulen nahezu beliebige Roboterbauformen für ihre Anwendung erstellen – angefangen bei einer simplen 1-Achs-Rundtakttisch-Applikation über Delta-Kinematiken bis hin zu mehrachs-seriellen Robotern.

Entscheidend für eine einfache Inbetriebnahme und Handhabung ist dabei die ganzheitliche Perspektive von Beckhoff, denn erst die direkte Integration des Robotersystems in PC-based Control ermöglicht eine wirklich durchgängig optimierte Komplettlösung der Maschine beziehungsweise Anlage. Dies reduziert die Anzahl der benötigten Steuerungen, auch bei mehreren Robotern, auf einen Industrie-PC.

Bildergalerie

Motormodule beinhalten vollständiges Antriebssystem

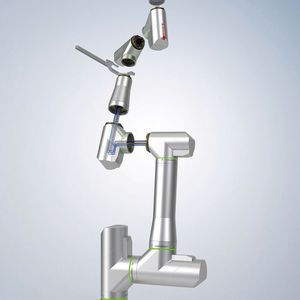

Eine Atro-Kinematik ist aus aktiven Gelenken – den Motormodulen – aufgebaut. Die Motormodule gibt es in unterschiedlichen Bauformen: gerade Module in I-Form oder abgewinkelte Module in L-Form, die in fünf Leistungsgrößen ausgeführt werden. Jedes Motormodul bildet ein vollständiges Antriebssystem für eine Achse des Roboters. Als externe Komponenten werden lediglich eine Spannungsversorgung und eine Steuerung benötigt, wodurch der Platzbedarf im Schaltschrank erheblich reduziert wird. Neben den aktiven Modulen gibt es Verbindungsmodule ohne eigenen Antrieb:

• Basismodule als Sockel, inklusive der Medieneinspeisung,

• Linkmodule in I-, L- und Y-Form zur Realisierung individueller Roboterkonfigurationen,

• Systemmodule, mit denen sich Zusatzfunktionen wie zum Beispiel eine Kamera integrieren lassen.

Vorteile durch interne Medienführung

Alle Module sind über das Atro-Interface miteinander verbunden, das eine starre Verbindung garantiert und zudem die eingespeisten Medien durchleitet. Daten, Energie und Fluide (Druckluft, Vakuum oder Wasser) werden somit in der Atro-Kinematik durch die Module innen geführt. Herkömmliche Roboterlösungen führen diese außen und sind daher in der Rotation und Nutzung des Arbeitsraums eingeschränkt. Diese Limitierung entfällt bei der Beckhoff-Lösung vollständig – jede Achse ist endlos drehbar, was eine bessere kartesische Erreichbarkeit sowie kurze Positionierungswege ermöglicht. Weiterhin werden Störkonturen beispielsweise aufgrund außen liegender Kabel und insbesondere bei Cobots Störmomente durch eine externe Medienführung vermieden. Hinzu kommt, dass über die Atro-Interfaces die Medien wieder ausgeleitet werden und sich nahezu beliebige Roboter-Tools, beispielsweise komplexe Greifersysteme, einfach anbinden lassen.

Systemintegration ohne Grenzen

Mit Atro bietet Beckhoff ein hochflexibles Robotersystem an, das durch die tiefgehende Integration in die Automatisierungssoftware Twincat über alle wesentlichen Maschinenfunktionalitäten verfügt. Hierzu zählen beispielsweise Bildverarbeitung für komplexe Applikationen (Griff in die Kiste), Verbesserung der Bewegungsperformance durch Machine Learning oder die direkte Cloud-Anbindung für Analyse und Wartung. Durch die Verwendung von offenen Schnittstellen und universellen Standards werden ein Plug-and-play der erstellten Roboterkonfiguration sowie ein einfaches Engineering ermöglicht. Diese in einer Steuerung konzentrierte Funktionsvielfalt minimiert die Hardware-Kosten und sorgt zudem für maximale Synchronität aller Komponenten sowie für geringe Totzeiten in der Datenkommunikation. Dies beinhaltet auch die direkte Kombination mit intelligenten Transportlösungen wie XTS und X-Planar. Weitere Bereiche wie zum Beispiel Kommunikation, funktionale Sicherheit und die eigentliche Applikation lassen sich mit geringem Aufwand erstellen. Dies ermöglicht nicht nur die Konfiguration einer äußerst leistungsfähigen Gesamtlösung mit maximiertem Anlagen-Output, sondern auch eine bisher nicht erreichbare Reduzierung des Maschinen-Footprints.
