SMC Pneumatik Konstruktionsvorteile pneumatischer Kompaktschlitten

Präzision, Kraft- und Momentaufnahme auf kleinstem Raum sind bei Komponenten im Maschinen- und Anlagenbau zunehmend gefragt. Als Lösungen bieten sich pneumatische Kompaktschlitten an, die über spezielle Konstruktionsvorteile verfügen: kompakt sowie mit größerer Führungsbreite und Doppelkolbenkonstruktion.

Anbieter zum Thema

GGB Heilbronn GmbH

COSCOM Computer GmbH

trivid GmbH

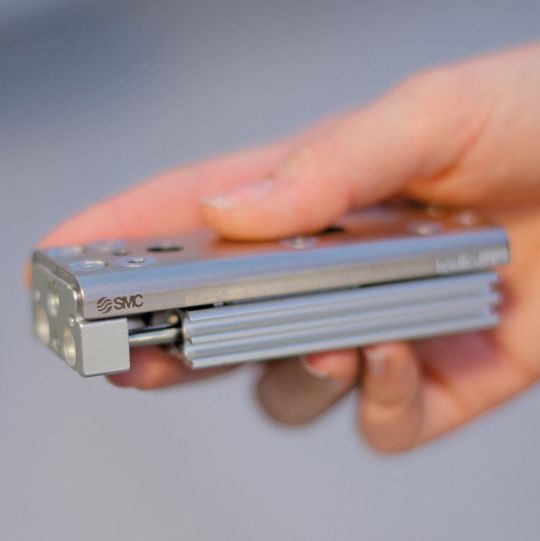

Eine kompakte Bauweise ist wichtiger denn je, wenn in Anlagen oder Maschinen, bei denen Präzision, Kraft- und Momentaufnahme zählen, Schlitten auf kleinstem Raum eingesetzt werden müssen. Hierfür sind Produkte nötig, die platzsparend und dabei exakt, dynamisch und leistungsstark arbeiten. Zu ihnen gehört die Serie MXQ von SMC Pneumatik. Diese pneumatischen Kompaktschlitten bieten den Konstruktionsvorteil einer sehr kompakten Bauweise, womit eine hohe Dynamik realisiert werden kann (Bild 1). Sie sind um bis zu 50 % leichter als vergleichbare Produkte am Markt und ihre Höhe wurde im Vergleich zur Vorgängerserie um bis zu 8 mm reduziert. Im Maschinen- und Anlagenbau können so tragende Achsen beispielsweise in Handlingeinheiten oder Robotersystemen kleiner dimensioniert oder in ihrer Zykluszeit optimiert werden.

Die niedrigere Schlittenhöhe ermöglichte es den SMC-Entwicklern zudem, die Führungsbreite zu vergrößern – um bis zu 39 % gegenüber vergleichbaren Produkten. Dadurch sind Führungsverhalten und Momentaufnahme auf die Baugröße optimiert. Dank dieser niedrigen Bauweise befindet sich auch die Lastaufnahme sehr nahe an der Führung. Die Kraft wird symmetrisch eingeleitet. Es entstehen keine unnötigen Belastungen an der Führungseinheit. Krümmungen, Verbiegungen, Schwingungen und Vibrationen werden eliminiert.

Doppelkolbenkonstruktion für höhere Kräfte

Wichtiges Konstruktionsmerkmal der pneumatischen Kompaktschlitten ist darüber hinaus die symmetrische Bauweise. Der MXQ verfügt über zwei Kolben mit Kolbenstange, die zentral die Kräfte für Vor- und Rückhub einleiten. Die Endlagendämpfungen der Kolben und der mittige Anschlag am Führungsschlitten dämpfen und leiten die Kräfte zentral in den Grundkörper ein. Das vermeidet einen Verzug des Grundkörpers oder zusätzliche Momente und gewährleistet eine hohe Präzision und Wiederholgenauigkeit. Aufgrund der Doppelkolbenkonstruktion entwickelt der Schlitten höhere Aus- und Einfahrkräfte sowie wesentlich verbesserte Gleichlaufeigenschaften im Vergleich zu vergleichbaren Produkten am Markt. Exakt montiert er so zum Beispiel Paletten auf einem Transportband oder einer Rollenbahn.
