ISD Software & Systeme

Laserscandaten schnell und einfach auswerten

| Redakteur: Stefanie Michel

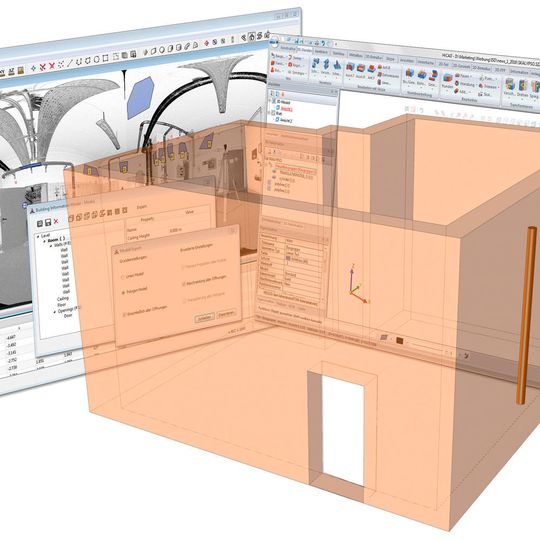

Dank Kooperation ist eine einfache Übertragung der Elemente aus Scalypso nach Hi-CAD möglich.
Bildergalerie: 1 Bild
Dank Kooperation ist eine einfache Übertragung der Elemente aus Scalypso nach Hi-CAD möglich. (Bild: ISD Group)

Mit Hi-CAD und Scalypso die Konstruktion beschleunigen: Das ist das Ziel der Kooperation zwischen dem CAD- und PDM-Anbieter ISD Software und Systeme sowie dem Potsdamer Softwarehaus Scalypso.

Mit rechnergestützte Aufmaßsysteme wie Laserscanner-Systeme lassen sich komplexe Raum-, Gebäude- und Anlagenstrukturen schnell erfassen: Ein zentral aufgestellter Laserscanner nimmt in wenigen Sekunden eine Vielzahl von 3D-Objektkoordinaten in einer sogenannten Punktwolke auf. Mit dem Scalypso-Converter werden anschließend die Punktwolken des Projektes in das Scalypso-Format übertragen – unabhängig vom eingesetzten Laserscanner.

Die Darstellung der 3D-Laserscandaten erfolgt dabei nicht in einer 3D-Punktwolke, sondern mit dem Scalypso-Modeler in einer fotorealistischen Darstellung. Diese werden aus den von den Laserscannern gemessenen Remissionswerten als Graustufenbild berechnet. Stehen Farbinformationen in Verbindung mit den Koordinaten zur Verfügung, erfolgt die Auswertung in einem Farbbild.

Anschließend wählt der Anwender in Scalypso einzelne Elemente aus, die nach Hi-CAD übertragen werden. Dies können Punkte, Punktwolken, Kantenzüge, ebene Flächen oder Solids sein. Per Knopfdruck stehen die 3D-Daten in Hi-CAD als Basis für die weitere Konstruktionsarbeit zur Verfügung. Für den Anwender entfällt somit die manuelle Datenübergabe vom Aufmaßsystem in die CAD-Software. Somit sollen der Konstruktionsprozess beschleunigt, Fehler minimiert sowie Zeit und Entwicklungskosten gespart werden. Das führe zu deutlich verkürzter Markteinführungszeit.
