Horn zeigt sich auch für alle gängigen Langdrehoperationen als Komplettanbieter. Das umfangreiche Schneidplattenportfolio lässt sich leicht an die Anforderungen verschiedener Prozesse beim Langdrehen anpassen. Es entstanden mit den Unternehmen Graf Werkzeugsysteme, Boehlerit und W&F Werkzeugtechnik enge Partnerschaften, um auch Lösungen für die Schnittstellen zwischen der Schneidplatte und der Maschine sowie den Bereich ISO-Werkzeuge anzubieten.

Das Know-how von Horn bezieht sich nicht nur auf die Schneidwerkzeuge. Der Werkzeughersteller unterstützt seine Kunden und Partner auch mit dem Wissen um die korrekte Anwendung und die Entwicklung neuer Werkzeugsysteme und Fertigungsprozesse für Langdrehoperationen. Dazu zählen beispielsweise Kompetenzen bei angetriebenen Aggregaten, Werkzeughalter für die Rückseitenbearbeitung und ganze Werkzeugkammlösungen. H

Mikrobearbeitung in Großserie

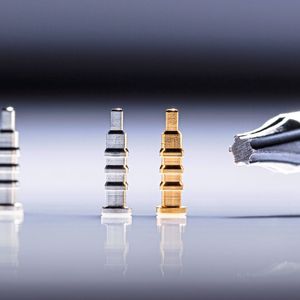

Für ein Drehteil aus der Elektronikbranche fertigt ein Anwender eine Steckverbindung aus dem Werkstoff Arcap AP 1 D, eine Automaten-Cu-Ni-Zn-Legierung mit Bleizusatz (CuNi25Zn12Pb1). Das Bauteil hat eine Länge von 5,8 Millimeter und Durchmesser von 0,7 bis 1,8 Millimeter. Von dem Werkstück fertigt das Unternehmen rund 150.000 Stück pro Jahr. Vor der Umstellung auf die Horn-Werkzeuge fertigte das Team die Bauteile auf alten kurvengesteuerten Langdrehautomaten. Das Problem bei dem Bauteil war der eingesetzte Werkstoff. Dieser ist vergleichsweise weich. Dies führte durch das Kopieren des 0,2 Millimeter tiefen Werkstückprofils zu minimalen Gratbildungen an den Kanten und zu einem kleinen „Butzen“ beim Abstechen. Ein weiteres Problem waren leichte Beschädigungen an den Oberflächen. Diese kamen von der Maschinenhülse beim Langdrehen. Die Gratfreiheit, die Oberflächengüte und die gute Abstechfläche sind wichtige Kriterien des Drehteils.

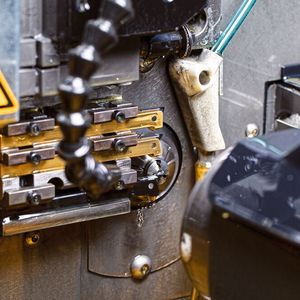

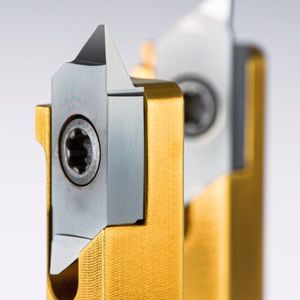

Für die Lösung dieser Probleme verlagerte der Kunde den Zerspanprozess auf den CNC-gesteuerten Langdrehautomaten Tornos SwissNano. Diese Maschine ist speziell für die Zerspanung von Mikrobauteilen mit einer hohen Präzision konzipiert. Das Profil des Werkstücks sollte nicht mehr kopiert, sondern mit einem Einstich gefertigt werden. Werkzeugseitig kam schließlich das Horn-Stechsystem S274 zum Einsatz. Die Mikrogeometrie der Schneidkante ist schleifscharf. In Verbindung mit der geschliffenen Spanleitstufe konnte eine prozesssichere Spankontrolle erreicht werden. Des Weiteren konnte das Werkzeugsystem mit höheren Schnittwerten eingesetzt werden. Die Standzeit der zweischneidigen Platte steigerte sich auf 45.000 Einstiche. Die Form der Wendeschneidplatte ist präzisionsgeschliffen. Die Formtiefe beträgt 0,2 Millimeter. Zum Anfasen der Werkstückkanten sind die definierten Innenradien von 0,05 Millimetern geschliffen.

Die Bearbeitung des Drehteils gestaltet sich wie folgt: Langdrehen des ersten Durchmessers von 0,7 Millimetern. Danach folgt das Vordrehen der Fläche für den späteren Formeinstich auf den Durchmesser von 1,46 Millimetern. Aufgrund des Längen-/Durchmesserverhältnisses, dem weichen Werkstoff und dem Schnittdruck wird der Durchmesser mit 0,06 Millimeter Aufmaß gedreht. Für das Stechen mit der breiten Formschneidplatte sind unterschiedliche Vorschübe programmiert. Beim Anfahren schneller und beim Einstechen etwas langsamer, damit ein Wegdrücken des Werkstücks verhindert wird. Bei der vollen Einstechtiefe auf den Durchmesser 1,4 beziehungsweise 1,2 Millimeter programmierte der Maschinenbediener eine Verweilzeit von einer halben Sekunde. Beim Einstechen mit einer breiten Schneide an einem kleinen Durchmesser entsteht ein hoher Schnittdruck. Es kann somit passieren, dass das Werkstück ein wenig weggedrückt werden kann.

Den Werkzeugträger hat Horn so optimiert, dass man mit einem speziellen Gewinde das Werkzeug um Winkelminuten verstellen kann. Damit kann einer eventuell leicht kegeligen Abweichung der Durchmesser mit einem Vorhaltewinkel entgegengewirkt werden. Das Abstechen des Werkstückes übernimmt ebenfalls eine Schneidplatte des Typs S274.

Werkzeugüberwachung in Echtzeit

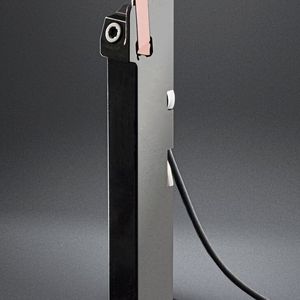

Darüber hinaus hat Horn in enger Zusammenarbeit mit der Kistler Gruppe die weltweit einzigartige Lösung zur Echtzeit-Werkzeugüberwachung von Drehbearbeitungen weiterentwickelt. Kistler ist Weltmarktführer für dynamische Messtechnik zur Erfassung von Druck, Kraft, Drehmoment und Beschleunigung. Das Piezo Tool System (PTS) besteht aus einem Kraftsensor, welcher in das Drehwerkzeug präzise eingebaut wird und Aufschluss über den Zustand des Werkzeuges während der Bearbeitung gibt. Es erlaubt die Messung von Kräften ab wenigen Newton. Die Abtastrate liegt standardmäßig bei 10.000 Hertz. Dies bietet die Möglichkeit, auch kleinste Zerspankräfte zu messen. Der Maschinenbediener kann so fehlerhafte Materialien und Schneidstoffe oder auch einen Werkzeugbruch sofort erkennen. Die Folge ist ein minimaler Ausschuss bei hoher Qualität. Des Weiteren kann der Anwender die Standzeit der eingesetzten Werkzeuge gezielt ausfahren. Horn bietet die sensorüberwachten Werkzeughalter als Quadratschaft-Drehhalter, als Lineareinheit für Citizen-Langdrehmaschinen und als einen Grundhalter für Index-Mehrspindler sowie für das Werkzeugsystem Supermini an. Weitere Schnittstellen für andere Maschinenhersteller sind in der Entwicklung.
