Simulation Mit EM-Simulation schnell zu neuen Antriebskonzepten

08.11.2016Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Nicht nur die immer schärferen gesetzlichen Vorgaben zur Energieeffizienz und die möglichen energetischen Einsparungen sprechen für das Überarbeiten bestehender Antriebskonzepte. Die Simulation verschiedener Varianten und Konzepte ermöglicht die gezielte Optimierung einzelner Parameter für die jeweilige Anwendung.

Anbieter zum Thema

OSWALD Elektromotoren GmbH

CADFEM Germany GmbH

JESSBERGER GmbH

Ansys

ANSYS Germany GmbH

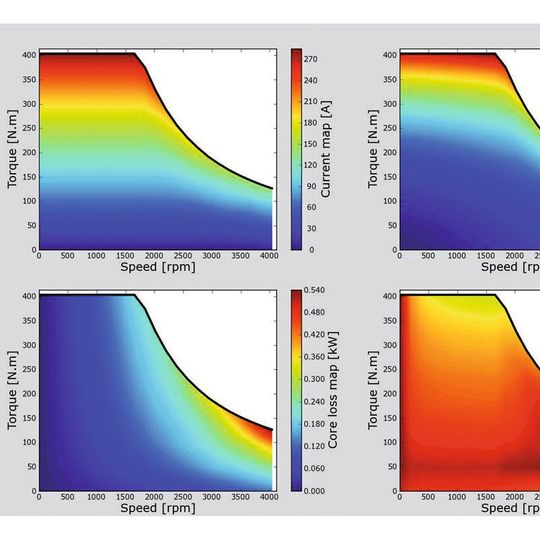

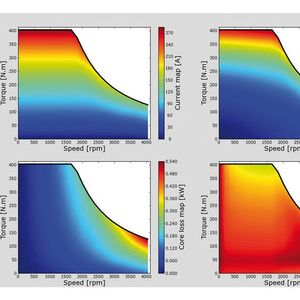

Die Simulation verschiedener Varianten und Konzepte ermöglicht die gezielte Optimierung.
(Bild: Ansys)

Konventionelle Motorlösungen in der elektrischen Antriebstechnik (EM= Electrical Machines) kämpfen selbst bei konstanten Lastanforderungen meist mit zwei grundlegenden Problemen: Erstens ist vielfach ihre Grundeffizienz zu gering, zweitens erreichen sie ihr Effizienzmaximum meist nur in einem relativ engen Drehzahlbereich, so dass zusätzlich Getriebe und/oder Regler erforderlich sind. Bei vielen Anwendungen liegen die größten Energiesparmöglichkeiten in einer spezifischen Anpassung des jeweiligen Arbeitspunktes an die aktuelle Lastsituation.

Bildergalerie

Bildergalerie mit 6 Bildern

Herausforderung: Domänenüberschreitende Simulation

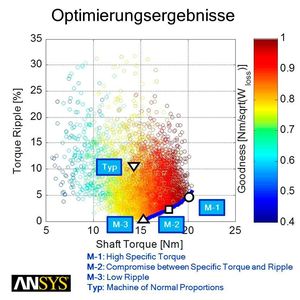

Domänenüberschreitende Simulation mit elektrisch-magnetisch-mechanischen Parametern ist alles andere als trivial. Hier zählen langjährige Erfahrungen des Herstellers bei Entwicklung, Anwendung und sinnvoller Kombination leistungsfähiger Algorithmen und die Fähigkeit, diese auch in einer anwenderfreundlichen Benutzerschnittstelle („GUI“) abbilden zu können. Umfangreiche, praxisnahe und vor allem auch qualitativ hochwertige Bibliotheken sind notwendig, um den Entwickler bei seiner konkreten Aufgabenstellung zu unterstützen und nicht jedes Mal das Rad neu erfinden zu lassen. „Nachgeschaltete“ Optimierungswerkzeuge müssen es ermöglichen, einfach und schnell unterschiedliche Lösungen nach verschiedenen Gesichtspunkten optimieren und vergleichen zu können.

Ansys als langjähriger Marktführer in der elektromechanischen Simulation bietet nicht nur eine Vielzahl an Simulationspaketen für praktisch alle Aufgabenstellungen an, sondern auch passende Schulungen und Vor-Ort-Unterstützung. In der speziellen Anwendung im Beispiel kommt hauptsächlich das Electrical Machines Design Toolkit zum Einsatz.

Ergänzendes zum Thema

Warum EM-Simulation?

In vielen modernen Anwendungen wie etwa Robotik ergeben sich komplexe dynamische Anforderungen, die mit konventioneller Technik kaum mehr lösbar sind. Hier ist es geradezu unvermeidlich, alle möglichen Betriebszustände vorab simulieren zu können - auch um fundierte Aussagen über die zu erwartende Lebensdauer und Zuverlässigkeit treffen zu können. Moderne Simulationswerkzeuge ermöglichen es, auf mehreren Ebenen bzw. in unterschiedlichen Domänen („Multiphysics“: elektrisch, magnetisch, mechanisch, etc.) simulieren zu können und dabei auch mögliche Lasten einzubeziehen und Aussagen über dynamisches Verhalten zu erhalten. So können schließlich komplette Systeme im „virtuellen“ Betrieb betrachtet und in ihrem Umfeld mit seinen Wechselwirkungen optimiert werden.

Einfacheres Arbeiten mit Templates

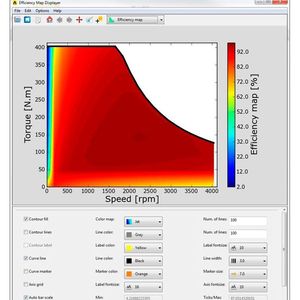

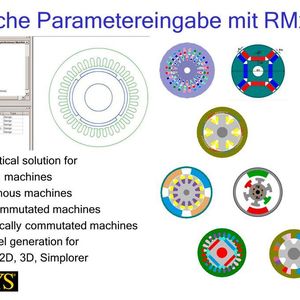

Das Beispiel zeigt den Ersatz eines Drehstrom-Asynchronmotors durch einen Brushless DC-Motor in einer typischen Antriebstechnik-Anwendung auf. Durch optimierte Auslegung des Motors auf den vorgegebenen Drehzahlbereich kann bei der neuen Lösung auf den Einsatz eines Getriebes verzichtet werden, wodurch zusätzlich Gewicht und Kosten gespart werden. Zur schnellen und einfachen Beschreibung von elektrischen Maschinen (einfach ausgedrückt: Motoren und Generatoren) enthält der Ansys Maxwell Simulator ein benutzerfreundliches Interface (RMxprt), mit dem zunächst der gewünschte Maschinentyp ausgewählt und parametrisiert wird. Hierzu werden zunächst die grundsätzlichen Leistungsdaten in Abhängigkeit von der Physik wie etwa Struktur (Polzahl) und Größe (Abmessungen) festgelegt. Verfügbar sind hierbei Templates für alle gängigen Synchron- und Asynchronmaschinen, egal ob ein- oder mehrphasig und ob mit Schleifkontakten oder auch in bürstenloser Ausführung (Bild 1).
