Bodenverfahrachse Modular erweiterbare Bodenverfahrachse ist bis zu 100 m verlängerbar

Redakteur: Mag. Victoria Sonnenberg

Nachdem Güdel zu Beginn des Jahres die Bodenverfahrachse Trackmotionfloor der Baugröße fünf für schwere Industrieroboter erfolgreich eingeführt hat, legt das Traditionsunternehmen mit der TMF-6 nach.

Firmen zum Thema

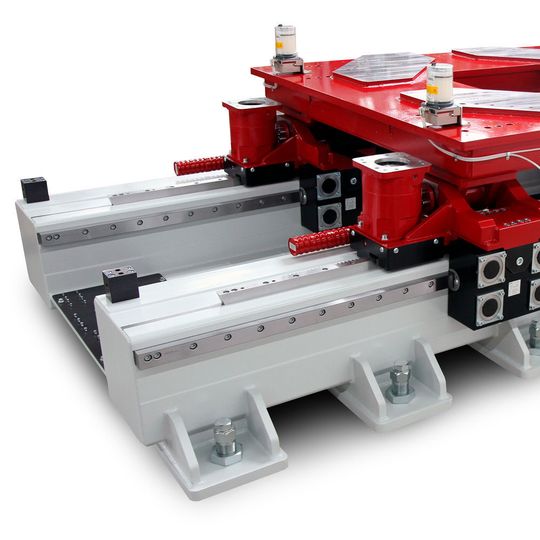

Die TMF-6 ist modular erweiterbar und bewegt statische Traglasten bis zu 20 t und dynamische Lasten bis 13,3 t.
Die TMF-6 ist modular erweiterbar und bewegt statische Traglasten bis zu 20 t und dynamische Lasten bis 13,3 t.
(Bild: Güdel)

Die Bodenverfahrachse TMF-6 ist modular erweiterbar und bewegt statische Traglasten bis zu 20 t und dynamische Lasten bis 13,3 t. Auf der diesjährigen Automatica präsentierte Güdel auf dem Partnerstand des japanischen Roboterherstellers Fanuc die TMF-6, die als siebte Achse zu Fanucs größten Schwerlastroboter, den M-2000iA, ein komplettes Auto bewegte: den Audi Q2.

Die TMF-6 ist für die gängigen Schwerlastrobotermodelle der verschiedenen Hersteller kompatibel. Die variablen Adapterplatten lassen eine einfache Anbindung von Knickarmrobotern und Werkzeugaufnahmen zu, so der Hersteller weiter.

Für den kraftvollen Antrieb sorgen vor allem Planetengetriebe, Schwerlastführungssysteme, Zahnstangen und Ritzel jeweils aus der Güdel eigenen Fertigung. Die Motoren können individuell gewählt werden. Als Standard ist die TMF-6 mit bis zu zwei Laufwagen ausgestattet. Wie auch die anderen Baugrößen ist die TMF-6 vom Mindestmaß von 3 m bis zu 100 m verlängerbar. Mit einer Druckaufnahme von 5 t/m2 ist die TMF-6 eine Verfahrachse für den ganz schweren Einsatz.
