Nullpunktspannsystem ermöglicht automatische und prozesssichere Maschinenbestückung

28.09.2006 | Redakteur:

Gefragt sind heute schnelle und sichere Spannsysteme. Nullpunkt-Spannsysteme reduzieren Rüstzeiten und ermöglichen den automatischen Teiletransport.

Vielseitige und diffizile Spannaufgaben erfordern technisch versierte Aufspannlösungen. Besonders in automatisierten Produktionsprozessen hat die Wahl der richtigen Spannmittel und Spannsysteme eine zentrale Bedeutung. Aufgrund des wachsenden Zwangs nach Prozesskostenoptimierung, kürzeren Rüst- und Fertigungszeiten, besonders am Standort Deutschland, unterliegen die Werkzeugmaschinenindustrie und ihre Ausrüster einem rasanten technischen Wandel. Ziel ist nach wie vor die Erhöhung des Automations- und Nutzungsgrades. Alles weist zunehmend auf eine Automatisierung der kompletten Produktionskette hin. Die enorme Leistungsfähigkeit und Nutzungsflexibilität moderner Bearbeitungsmaschinen ist unbestritten. Um aber diese Leistungen tatsächlich abfordern zu können, bedarf es mehr als nur schneller Maschinen. Gefragt sind schnelle und sichere SpannsystemeEine Automatisierungslösung besteht heutzutage aus einer Anzahl vernetzter komplexer Produkte und Techniken. In einem durchgängig automatisierten Produktionsprozess hat vor allem die Wahl der richtigen Spannmittel und Spannsysteme eine zentrale Bedeutung. Gefordert sind hauptsächlich sichere und schnelle Spannsysteme, die zusätzlich auch Wirtschaftlichkeit, Bedienfreundlichkeit und die notwendigen technischen Grundvoraussetzungen aufweisen. Halbautomatische und automatische Spannsysteme sowie in Automationsabläufe integrierbare Spannelemente bieten die beste Gewähr für ein exaktes Spannen der Werkstücke und Vorrichtungen. Zwingend notwendig dafür sind mit der Steuerung verknüpfte Überwachungs- und Kontrollmechanismen für die Spannkomponenten.Der Spannwerkzeughersteller Andreas Maier bietet praktische und zukunftsorientierte Spannlösungen, die den Grad der Automatisierung entscheidend erhöhen. So entspricht beispielsweise das neue Nullpunktspannsystem den Anforderungen für eine Integrierung in die Automation durch eine automatische und prozesssichere Maschinenbestückung. Auch ist es unempfindlich gegen Verschmutzung. Luftausblasung der Auflageflächen ist obligat. Die Spannmodule des Systems können mit Mediendurchführung, Auflagekontrolle und Verriegelungskontrolle ausgestattet werden. Dieses Spannsystem revolutioniert den gesamten Nullpunktspannbereich, denn es beschreitet beim Positionieren, Spannen und Lösen neue, kostengünstige Wege. Der Markt bietet zwar bereits seit einigen Jahren Nullpunktspannsysteme an, um spürbare Rüstzeitverkürzungen zu erreichen und somit die Maschinenstandzeiten entscheidend zu beeinflussen, aber mit dem AMF-Zero-Point-System erfährt der Nullpunkt-Spannbereich nun eine Vielzahl weiterer prägnanter Vorteile, die zugleich die Schwachstellen der bisherigen Systeme beheben. Durch penible Umweltbestimmungen ist die Bohremulsion mit immer weniger Substanzen angereichert, die eine Korrosion verhindern. Das Zero-Point-System ist komplett aus korrosionsbeständigem Edelstahl gefertigt. Es muss also kein Gedanke mehr daran verschwendet werden, dass bei längerem Nichtgebrauch oder unsauberer Pflege die Funktionsweise durch Korrosion beeinträchtigt werden könnte. Bei einer Vorpositionierung von Paletten und Werkstücken, die in vier oder mehr Spannmodule eingreifen, ist keine planparallele Positionierung mehr notwendig, sondern es kann mit nur einem Spannnippel in einer Ungenauigkeit von bis zu 12 mm vorpositioniert werden. Dann greift der zweite Spannnippel ebenfalls mit bis zu 12 mm Spiel in die zweite Bohrung. Alle restlichen Spannstellen finden automatisch in die dafür vorgesehenen Bohrungen, weil ein verkantungsfreies Ablassen der Vorrichtungen und Werkstücke gegeben ist.Große Einzugskräfte bei kleiner BaugrößeTrotz kleinster Baugröße sind größte Einzugskräfte erreichbar. Gängige Nullpunktspannsysteme bieten Einzugskräfte bei kleinen Baugrößen von maximal etwa 10000 N. Beim Zero-Point-System beträgt die Einzugskraft 20000 N (Öl) und 13000 N (Luft). Das heißt, das System bietet sowohl Spannmodule, die hydraulisch gelöst werden, als auch pneumatisch. Das System gewährleistet bei mechanischer Verriegelung einen hundertprozentigen Formschluss. Es findet keinerlei Bewegung mehr zwischen Modul und Spannnippel statt.Beim Zero-Point-System ist es gelungen, die Kräfte, die auf die Kugeln wirken mittels des Dreitaktprinzips auf annähernd 120 Grad zu verteilen. Dadurch tritt an der Kugel keine Scherbelastung mehr auf, die Kräfte werden optimal ins Kugelzentrum übertragen. Der Durchmesser von 14 mm anstatt der herkömmlichen 5 mm (dies entspricht einer 784%igen größeren Kugeloberfläche) ermöglicht, dass sich bei den Spannvorgängen die Kräfte, die auf die Kugelumlaufbahn und auf den Nippel wirken auf einer entsprechend größeren Fläche verteilen und somit ein wesentlich geringerer Verschleiß auftritt. Weil sich die Kugeln frei im Kugelkanal bewegen, positionieren sie sich bei jedem Spannvorgang neu. Kugel und Spannnippel sind somit jedesmal an einer neuen Stelle mit Druck beaufschlagt, was beiden eine längere Lebensdauer garantiert. Durch ein ausgeklügeltes Sicherheitssystem bei Öl- oder Luftleckage besteht in Zukunft keine Notwendigkeit mehr das System durch Zerstörung zu lösen, denn ein Öffnen kann immer kontrolliert stattfinden.Der Werkstückwechsel und Palettenwechsel muss bei bisherigen Systemen aus den Nullpunktspannmodulen planparallel horizontal und vertikal geschehen. Das Zero-Point-System ermöglicht als Einziges ein verkantungsfreies Aufsetzen über die eigene Auflagekante am Spannbolzen. Es muss nicht erst der Schwerpunkt der Vorrichtung oder des Werkstückes gesucht werden. Eine Alleinstellung hat das System auch, was den Schnellspannzylinder zum horizontalen Einbau bei Spannwinkeln und -würfeln betrifft. Hier entfällt das Ausrichten mit dem Kran komplett, beziehungsweise es kann ganz auf Hilfskonstruktionen wie Führungsschienen verzichtet werden. Mit diesem Horizontal-Schnellspannzylinder wird das Palettisieren durch Ein- und Aushängen in einem Zug völlig unkompliziert, weil die Vorrichtung in dafür vorgesehene Fangnippel von oben herunterfahrend geführt wird und dann mit Leichtigkeit manuell ein- und auszufahren ist. Auf Wunsch kann dies automatisiert werden.Hebelspanner sind vielseitig einsetzbarAuch in der hydraulischen Werkzeugspanntechnik gibt es eine breite Palette von integrierbaren Spannelementen wie Schwenkspanner, Block-, Druck-/ Zug- und Einschraubzylindern, um nur ein paar zu nennen. Zukunftsweisend jedoch sind Neuentwicklungen wie der hydraulische Hebelspanner, der eine bisherige Lücke im Einsatz von Spannelementen schließt und zur Prozessoptimierung im Bereich der Automation im Wesentlichen beiträgt.Der hydraulische, doppeltwirkende Hebelspanner in Kopfflanschversion ist einsetzbar in Spannvorrichtungen jeglicher Art - außer in Spanntaschen oder dort, wo Werkstücke frei zugänglich von oben eingelegt werden -, auch problemlos zwischen zwei Rippen, beispielsweise wenn von oben gespannt werden muss und ein Schwenkspanner aufgrund der eingeschränkten Schwenkbewegungen nicht einsetzbar ist. Die hydraulische Druckölversorgung erfolgt über seitliche Gewindeanschlüsse oder planseitige Ölkanäle mit O-Ring-Abdichtung direkt im Vorrichtungskörper. Der Hebelmechanismus ist im Bereich von 270° um jeweils 90° umsetzbar. In der Grundstellung ist der Spannhebel vollständig zurückgeschwenkt. Der Spannhebel lässt sich auch nachträglich den individuellen Werkstückkonturen anpassen. Wichtig für die Integration in automatische Abläufe ist die elektrische Druckpunktüberwachung mit Nährungsschalter, die sich auch nachträglich an den Spanner anbringen lässt. Speziell im Hinblick auf den Einbauraum in Verbindung mit Automatisierungslösungen ist es gelungen, diesen Raum bei noch größeren Kräften zu verringern. Was wiederum gegenüber allen verfügbaren Lösungen Platz schafft auf der Vorrichtung bei sicheren und kraftvollen Spannkräften.Ein hydraulisches „High-speed“-Niederzugspannsystem leistet außer der Forderung nach Spannsicherheit und Integrierbarkeit in automatische Abläufe auch die zwei wichtigsten Ansprüche an Spannsysteme: Spannelemente sollten ein Werkstück möglichst wenig von außen umgreifen, damit es in einer Aufspannung bearbeitbar ist und die Spannvorrichtung sollte das Werkstück gleichzeitig positionieren. Das hydraulische Niederzugspannsystem, in Sonderausführung doppelt wirkend mit Sensorüberwachung, ermöglicht die 5-Seiten-Werkstück-Bearbeitung in nur einer Aufspannung. Das Einsatzgebiet dieser Niederzugspannelemente ist das Fräsen und dort bevorzugt die automatisierte Fertigung. Die Tatsache, dass das „Spannen von unten“ Aufnahmebohrungen verlangt, ist für den Konstrukteur in der Regel umsetzbar und im Vorfeld zu planen. Im Normalfall wird eine Auflagefläche durch Fräsen am Rohteil geschaffen. Dabei lassen sich notwendige Bohrungen einbringen. Der zusätzliche Aufwand ist gering, gemessen an der Zeitersparnis, die sich aus der nachfolgenden Bearbeitung ergibt. Außerdem gibt es einen hohen Prozentsatz gegossener Werkstücke, bei denen die Befestigungsbohrungen schon vorgegossen sind. Niederzugspannsystem hat segmentierte SpannhülseDie einzelnen Spannelemente des Niederzugspannsystems bestehen im Wesentlichen aus einer geteilten Spannhülse und aus dem dazugehörenden Zugbolzen. Dieser ist am unteren Ende mit dem Hydraulikkolben lose verbunden. Der Zugbolzen hat an der Koppelstelle zur Spannhülse die Form einer vierseitigen Pyramide. Die Gegenflächen der Spannhülse haben ebenfalls diese Form. Damit wird erreicht, dass die Hülsensegmente in jeder Stellung des Zugbolzens auf der ganzen Fläche anliegen. Die Spannhülse ist auf der ganzen Länge in vier Segmente geteilt, das ermöglicht eine unabhängige axiale sowie radiale Verschiebung. Bei Be- und Entladen von Werkstücken mittels eines Roboters fährt die Spannhülse automatisch zurück und der Sensor fragt die jeweilige Position ab. Aufgrund des Zusammenwirkens der elastischen Elemente sowohl in radialer als auch in axialer Richtung ist ein Ausgleich der Bohrungsabstände und -durchmesser möglich. Das bedeutet, dass die Aufnahmebohrungen weder in ihrem Abstand noch in ihrem Durchmesser besonders genau sein müssen (Durchmesser +0,5 mm).

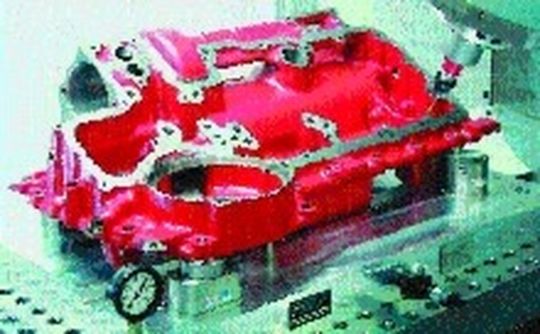

Schon für eine Kleinserie lohnt es sich, die Niederzugspannelemente auf einer gemeinsamen Grundplatte unterzubringen, wie es dem Bohrbild des Werkstückes entspricht: Die durch Kanäle verbundene zentrale Ölversorgung trägt zur Übersichtlichkeit bei, und störende Schlauchverbindungen werden vermieden.Werkzeugmaschinenhersteller kämpfen um Zehntelsekunden, wenn es darum geht, die Schnelligkeit ihrer Werkzeugwechselsysteme hervorzuheben. Ganz entscheidend sind diese Zehntelsekunden in automatisierten Fertigungsabläufen und deren adäquater Spanntechnik. Deshalb verwundert es, dass beim Spannen von Werkstücken dagegen minutenlange Rüstzeiten und somit Produktivitätsverluste in Kauf genommen werden. Alle vorgestellten Spannsysteme und -elemente reduzieren die Rüstzeiten erheblich und ermöglichen automatisches und sicheres Handhaben von Teilen. Denn nur eine durchgängig Be- und Entladung der Maschinen führt zur maximalen Auslastung.
