Elektronische Baugruppen Sicheres Relaismodul für die Hutschiene

| Redakteur: Dipl.-Ing. (FH) Reinhold Schäfer

Das modulare S-Dias-Safety-System von Sigmatek wurde mit dem Relais-Ausgangsmodul SRO 022 erweitert. Damit können nun Spannungen bis 230 V bei einem Strom von 6 A sicher geschaltet werden.

Firma zum Thema

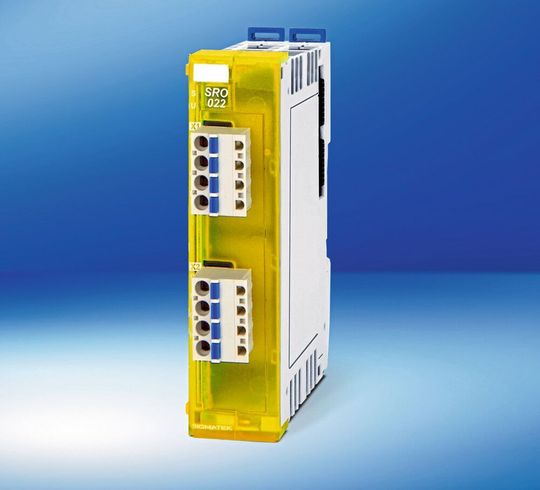

Das Safety-Modul SRO 022 mit zwei sicheren, zweikanaligen Ausgängen entspricht den Sicherheitsanforderungen nach SIL 3, PL e.
Das Safety-Modul SRO 022 mit zwei sicheren, zweikanaligen Ausgängen entspricht den Sicherheitsanforderungen nach SIL 3, PL e.
(Bild: Sigmatek)

Das Safety-Relaismodul für die Hutschiene verfügt auf 25 mm Breite über zwei sichere, zweikanalig ausgeführte Ausgänge und erfüllt die Sicherheitsanforderungen SIL 3, PL e. Die beiden Ausgänge dienen dem sicherheitsgerichteten Schließen (NO) eines Stromkreises bei einer zulässigen Nennspannung von 24 VDC sowie 230 VAC und einem maximalen Dauerstrom von 6 A.

Relais ist zum Schalten potenzialgetrennter Kreise geeignet

Das SRO 022 findet beispielsweise beim Schalten höherer Leistungen beziehungsweise potenzialgetrennten Kreisen seinen Einsatz – wie beispielsweise hydraulischen Ventilen oder Weitergabe von Not-Halt-Kreisen. In Kombination mit der S-Dias-Safety-CPU, die über sichere Bustelegramme die zeitkorrekte Kommunikation mit den Sicherheitsmodulen regelt, werden laut Hersteller sehr kurze Ansprechzeiten erzielt.

Zugehörige Sicherheitsanwendungen lassen sich aufgrund der umfangreichen Bibliothek im Lasal-Safety-Designer konfigurieren. Die Safety-Funktionsbausteine sind an den PLC-Open-Standard angelehnt und können per Drag-and-Drop platziert werden.
